IP 格付けの現実: 数字はどうなっているのか 防水ソケットボックス 実際の保証

防水ソケット ボックスに印刷されている IP (侵入保護) コードは、永続的で無条件の保証であるかのように誤解されることがよくありますが、実際はそうではありません。 IEC 60529 は、制御された実験室条件下で、設置されていない新しいエンクロージャに対して実施されたテストに基づいて IP 定格を定義しています。 IP65 は、エンクロージャが防塵であり、あらゆる方向からの低圧水噴流に対して保護されていることを証明します。 IP66 はウォータージェットの圧力を高めます。 IP67 は、最大 1 メートルで 30 分間の浸漬を保証します。 IP68 は、メーカーが指定した深さでの継続的な水没をカバーします。この規格で考慮されていないのは、時間の経過による劣化です。ケーブル入口グランドは最も一般的な故障点です。取り付け時に正しくトルクをかけられたグランドは、振動サイクル、熱膨張、または紫外線によるゴム製シールの脆化によって緩み、目に見える外部損傷がなくても効果的な侵入保護が 1 ～ 2 レベル低下する可能性があります。

広く誤解されている 2 番目の点は、IP 定格と結露の関係に関するものです。 IP67 定格の産業用ソケット ボックスは外部からの水の浸入に耐えますが、温度サイクルによって発生する内部結露は IP テスト シナリオとはまったく別のものです。ブリーザーベントのない密閉されたエンクロージャでは、ボックス内の暖かく湿った空気が夜間に冷えるため、内部に湿気が蓄積し、最終的には露点に達する可能性があります。結露防止ヒーター、湿度インジケーター付きのシリカゲル カートリッジ、またはゴアテックス スタイルの圧力均一化膜 (液体の水の浸入なしで蒸気交換が可能) は、特に沿岸環境や熱帯環境に設置された屋外産業用ソケット配電ボックスにとって、この問題に対する実用的な工学的対応です。

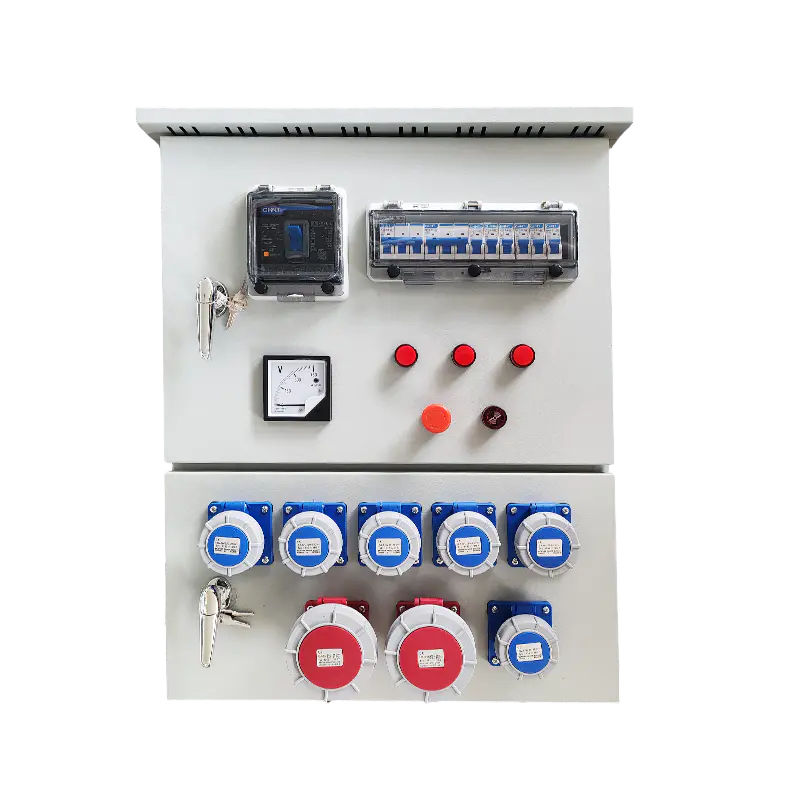

ソケットコンビネーションボックス内の障害保護アーキテクチャ: RCD、MCB、およびそれらの連携

適切に設計されたソケット コンビネーション ボックスは、メイン スイッチを備えた単なるコンセントの集合ではありません。保護デバイスのシーケンスと選択性によって、障害がどのように分離され、障害イベント後にシステムのどの程度が動作し続けるかが直接決定される、調整された保護システムです。組み合わせソケット ボックスの最も一般的な保護階層では、主回路ブレーカーまたはアイソレータが受電器に配置され、その後にサブ回路レベルに 1 つ以上の RCD (残留電流デバイス) が配置され、個別の MCB が各コンセントまたはコンセント グループを保護します。

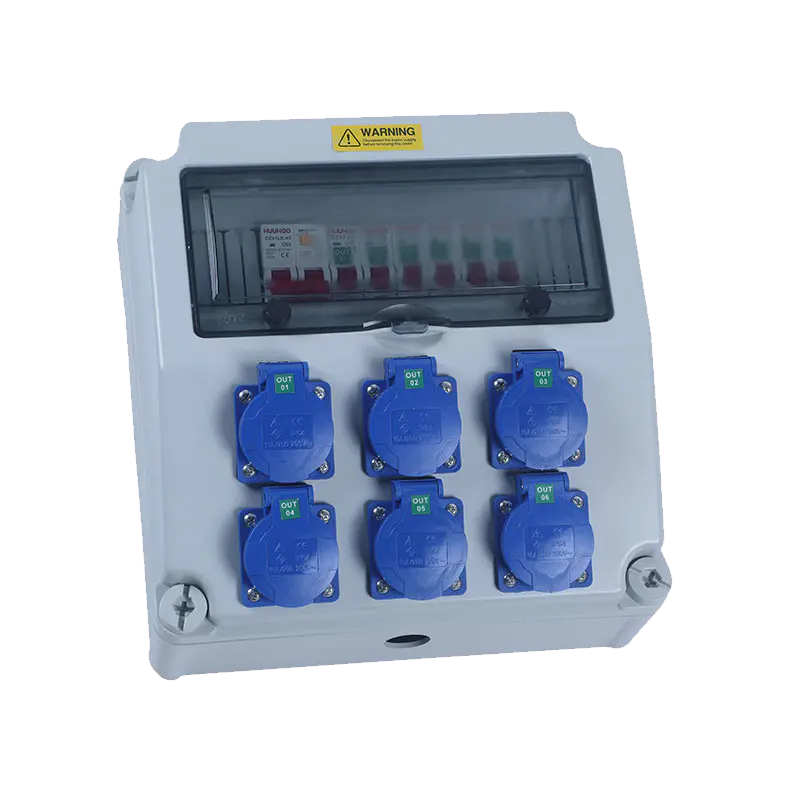

設計上の重要な決定は、すべてのアウトレットをカバーする単一の上流 RCD を使用するか、アウトレットごとに個別の RCD を使用するかです。単一の上流 RCD はよりシンプルで安価ですが、漏電障害 (個別に許容範囲内にある複数の機器からの累積漏電を含む) が発生すると、すべてのコンセントが同時にトリップする可能性があります。建設現場や仮設電力の用途では、これは受け入れられないことがよくあります。コンセントまたはコンセント グループごとに個別の 30 mA RCD を使用すると、はるかに優れた識別が可能になります。1 つの回路の障害はその回路にのみ影響し、保守担当者はどの RCD がトリップしたかを観察することで障害のあるコンセントを特定できます。複数の独立したユーザーまたは作業ゾーンにサービスを提供する屋外産業用ソケット配電ボックスの場合は、このきめ細かなアプローチを強くお勧めします。

RCD のタイプも重要です。タイプ AC RCD は正弦波地絡電流にのみ応答します。可変速ドライブ、バッテリ充電器、およびスイッチモード電源は、AC タイプのデバイスでは確実に検出できない可能性がある DC パルスまたは滑らかな DC 漏れ成分を生成します。タイプ A RCD は、正弦波とパルス状の両方の DC 残留電流をカバーし、最新の産業用ツールの負荷に適した最小限の選択肢です。タイプ B RCD は、平滑な DC 残留電流もカバーし、三相整流器または DC 出力ドライブが接続されている場合に必要です。

国際的な産業環境におけるソケット規格とコネクタの互換性

国際または輸出志向の施設向けに産業用ソケット ボックスを指定する際の最も現実的な課題の 1 つは、コネクタ規格の非互換性です。複数の国から機器を調達する産業現場では、設置されているソケットと機器のプラグの不一致が日常的に発生します。世界的に使用されている主要な産業用ソケット規格は次のとおりです。

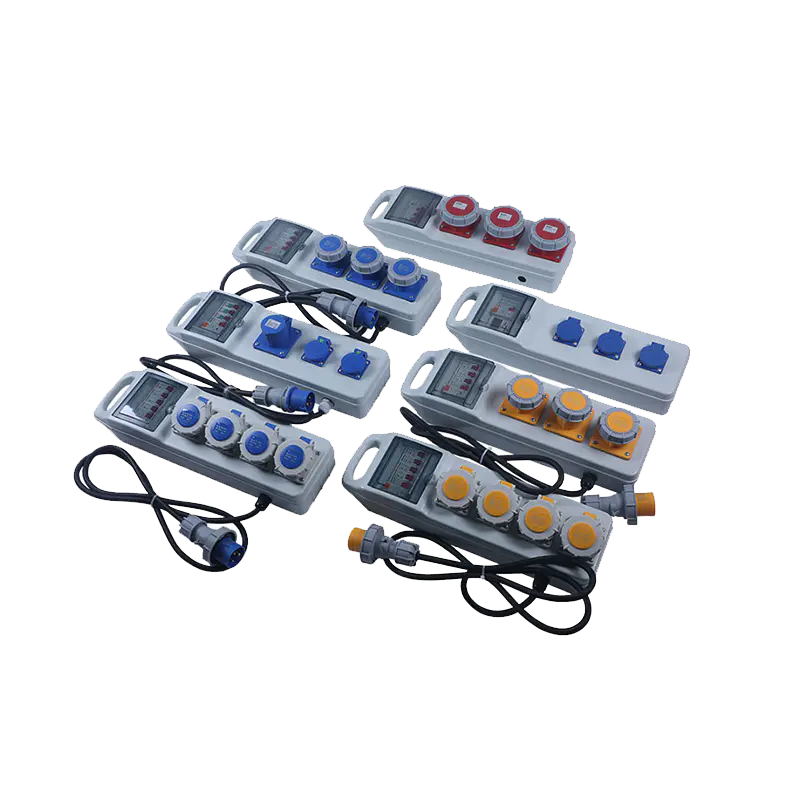

IEC 60309 は、色分けされたキーイング システム (単相 110V は黄色、単相 230V は青、三相 400V は赤) により、電圧不一致に対する物理的な障壁を提供しており、重工業用途で最も広く国際的に受け入れられています。 Zhejiang Mingtuo Electrical Technology Co., Ltd. では、目的市場に合わせたソケット タイプを備えたカスタマイズされた産業用ソケット ボックス構成をサポートし、国際的なプロジェクト現場で安全性のリスクと不便さの両方を生み出すアダプターの急増を回避します。

機械的保護および衝撃保護要件 屋外用産業用ソケット 配電ボックス

屋外産業用ソケット配電ボックスの場合、IP 評価は液体や粉塵の侵入に対処しますが、機械的衝撃に対する耐性については何も述べていません。これは、IK 評価システム (IEC 62262) によって管理される完全に別個の性能次元です。 IK 評価の範囲は IK00 (保護なし) から IK10 まであり、これは 20 ジュールの衝撃エネルギーに相当し、40 cm から落下した 5 kg の質量にほぼ相当します。実際には、混雑した建設現場や港湾環境における IK07 エンクロージャと IK10 エンクロージャの違いは、ヘルメットや工具による一撃に耐えられるハウジングと、落下する機器の直撃にも耐えられるハウジングの違いです。

マテリアルの選択により IK のパフォーマンスが向上します。ポリカーボネート (PC) エンクロージャは優れた耐衝撃性と UV 安定性を備えていますが、特定の溶剤の影響を受けやすく、配合によっては長時間 UV にさらされると黄変する可能性があります。ガラス繊維強化ポリエステル (GRP) は、高い耐衝撃性と耐薬品性を兼ね備えており、化学工場や海洋用途で一般的です。アルミニウム ダイカスト エンクロージャは優れた機械的強度と放熱性を備えていますが、重量が増加し、不適切に接地されたり、留め具に異種金属が使用されたりすると、電気腐食の影響を受けやすくなります。沿岸または沖合の環境での防水ソケット ボックスの用途には、ステンレス鋼のハードウェアと非金属のエンクロージャ本体が耐腐食性と機械的堅牢性の最適な組み合わせを提供します。

取り付け方法も機械的な完全性に影響します。バックプレートのみで固定されている表面実装ボックスは、重いケーブルが横に引っ張られた場合、てこの力に対して脆弱です。エンクロージャの材質ではなく、取り付けポイントが故障の原因となります。統合された取り付けフランジを備えたエンクロージャを指定し、固体基板 (石膏ボードや薄いシートではない) に M8 以上の留め具を使用すると、現実世界の復元力が大幅に向上します。

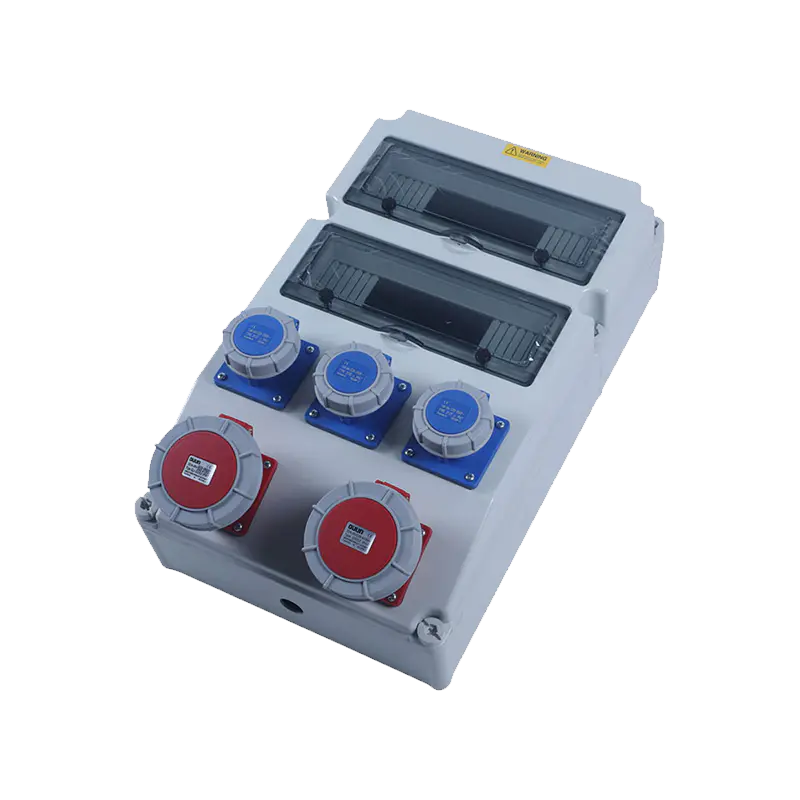

三相でのロードバランシングと位相割り当て ソケットコンビネーションボックス

三相インマーから複数の単相コンセントに電力を供給するソケット コンビネーション ボックスでは、中性点の過負荷や電圧の不均衡を避けるために、意図的な位相割り当てが必要です。理想的にバランスの取れた三相システムでは、各相の電流が等しいということは、中性線に流れる電流がゼロであることを意味します。実際には、コンセントには均等に負荷がかかっておらず、その結果中性電流が大きくなる可能性があり、深刻な不平衡状態では最大で全線電流に達します。これは、負荷が予測不可能で頻繁に変更されるイベント、建設現場、映画制作などの一時的な配電に特に当てはまります。

9 コンセントボックスの標準的なアプローチは、フェーズごとに 3 つのコンセントを交互のパターン (L1、L2、L3、L1、L2、L3、L1、L2、L3) で割り当て、各コンセントに明確にラベルを付けることです。その後、ユーザーは高電力負荷をフェーズ全体に分散するように指示されます。特定の機械が既知のアンペア数で動作する生産ラインなど、負荷プロファイルが既知のサイトでは、相割り当てを事前に計算し、配電スケジュールに文書化する必要があります。 16 A と 32 A のコンセントが混在する産業用ソケット ボックスでは、単相が支配的なシナリオを防ぐために、異なる相にわたってより重い 32 A コンセントを割り当てる必要があります。

高調波荷重はさらに悪化する要因です。スイッチモード電源、可変周波数ドライブ、および LED ドライバーは、第 3 高調波およびその他の 3 倍高調波電流を生成します。平衡基本周波数電流とは異なり、三相システムの 3 倍高調波は中性点を打ち消すのではなく追加します。この現象は、名目上「平衡」設備であっても相電流を超える中性点電流を生成する可能性があります。高密度の電子機器に対応するソケット コンビネーション ボックスの場合、中性線のサイズは標準の 1:1 比ではなく、相導体断面積の 1.5 ～ 2 倍にする必要があります。

ケーブル挿入口の管理と張力緩和 産業用ソケットボックス

産業用ソケット ボックスの調達では、ケーブル エントリが常に過小仕様になっています。エンクロージャの IP 定格は、ケーブルの入り口が適切に密閉されている場合にのみ維持されますが、多くの設置では汎用のゴム製グロメットが使用されているか、未使用のノックアウトが開いたままになっており、ボックス自体の侵入保護がすぐに無効になります。正しいアプローチには、実際のケーブル外径に合わせて選択されたメートルまたは PG スレッドのケーブル グランドが含まれます。グランド本体にはメーカーの仕様に従ってトルクをかけて、ケーブル ジャケットの周りでシール リングを均一に圧縮します。

ストレイン リリーフは別個の機能ですが、関連しています。 IP シールを提供するケーブル グランドは、必ずしも軸方向の張力が内部端子に伝わるのを防ぐわけではありません。屋外設置の太い電力ケーブルは、風による動き、寒冷地での熱収縮、機器の接続および取り外し時の機械的引っ張りの影響を受けます。グランド クランプ機構またはエンクロージャ内の別個のケーブル クランプを通じて、適切なストレイン リリーフがないと、周期的な荷重がねじ端子に直接伝わり、徐々に接続が緩み、終端部で抵抗加熱が発生します。これは、ケーブルの位置が頻繁に変更される建設現場や屋外イベントの仮設配電設備で記録されている障害モードです。

ボトムエントリーケーブルを備えた屋外産業用ソケット配電ボックスの場合は、毛細管ウィッキングの追加効果を考慮してください。ケーブルがボックス内に上からまたはわずかに下向きの角度で入っている場合、グランドの IP 定格に関係なく、ケーブルジャケットを流れる水が毛細管現象によってグランドインターフェイスに引き込まれる可能性があります。ドリップ ループ (ケーブルがグランドに上がる前に入口点の下に垂れ下がる場所) を指定することは、この障害メカニズムを完全に排除する簡単な現場実践です。当社は、現場での正しい設置をサポートするために、事前に形成されたドリップループ ケーブル エントリ構成と明確にマークされたグランド プレート オプションを備えた屋外産業用ソケット配電ボックス製品を設計しています。

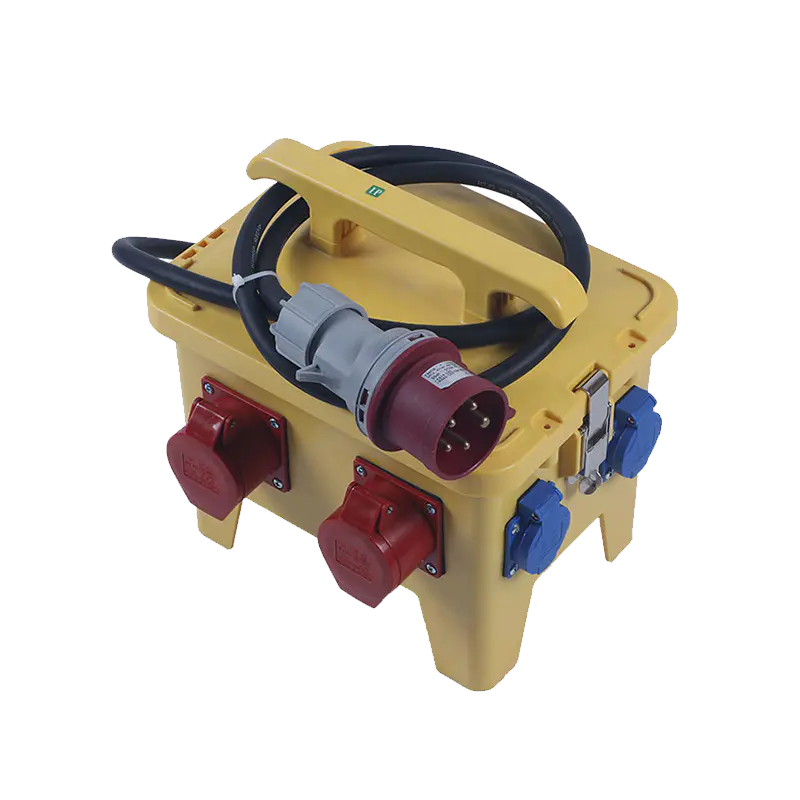

仮設配電: 産業用ソケットボックスの建設現場のコンプライアンス要件

建設現場の仮配電は、一般的な産業用電気規定を超えた特定の規格によって管理されています。ヨーロッパでは、IEC 60364-7-704 が適用されます。英国では、BS 7375 および BS EN 60439-4 の関連ガイダンスが一時的な配電アセンブリをカバーしています。これらの規格は、汎用ソケット ボックスが満たす要件を超える要件を産業用ソケット ボックス構成に課します。通常、主な要件には次のものが含まれます。

• 必須の RCD 保護 すべてのソケットコンセントで、ポータブルハンドツールに供給する最大 32 A のコンセントでは 30 mA の感度を備えています。
• 最低IP44 屋外または屋根はあるが露出した場所で使用されるすべてのエンクロージャが対象で、湿式処理エリアまたはコンクリートや左官工事からのウォータージェットの近くでは IP55 以上に達します。
• 低電圧の低減 (110V CTE) 多くの欧州および英国仕様の手持ち電動工具用電源であり、特に 230V 電源との相互接続を防止するために、センタータップのアース変圧器出力と黄色の IEC 60309 ソケットが必要です。
• 過電流保護 各ソケットまたはその前に設置して、工具やケーブルの故障時に障害エネルギーとケーブルの損傷を制限します。
• 定期的な検査とテスト 建設現場の機器の場合は通常 3 か月ごとにスケジュールを設定し、記録を維持し、絶縁抵抗または RCD 応答時間テストに不合格の機器は使用を停止します。

建設現場での使用を目的とした防水ソケット ボックスは、要件が大幅に異なるため、プロジェクトの国に適用される国家規格に照らして検証する必要があります。 Zhejiang Mingtuo は、国際建設契約用のソケット配電機器を調達する顧客に、プロジェクト固有の文書作成とコンプライアンス検証のサポートを提供します。
