動作原理：MT-M1シリーズMCCBの動作原理は、回路電流を監視し、過負荷、短絡、または地絡が発生した場合に、自動的に判断してメカニズムをトリガーし、回路を迅速に遮断することです。また、消弧システムによりアークを安全に消し、故障を確実に遮断し、回路と機器を保護します。
-

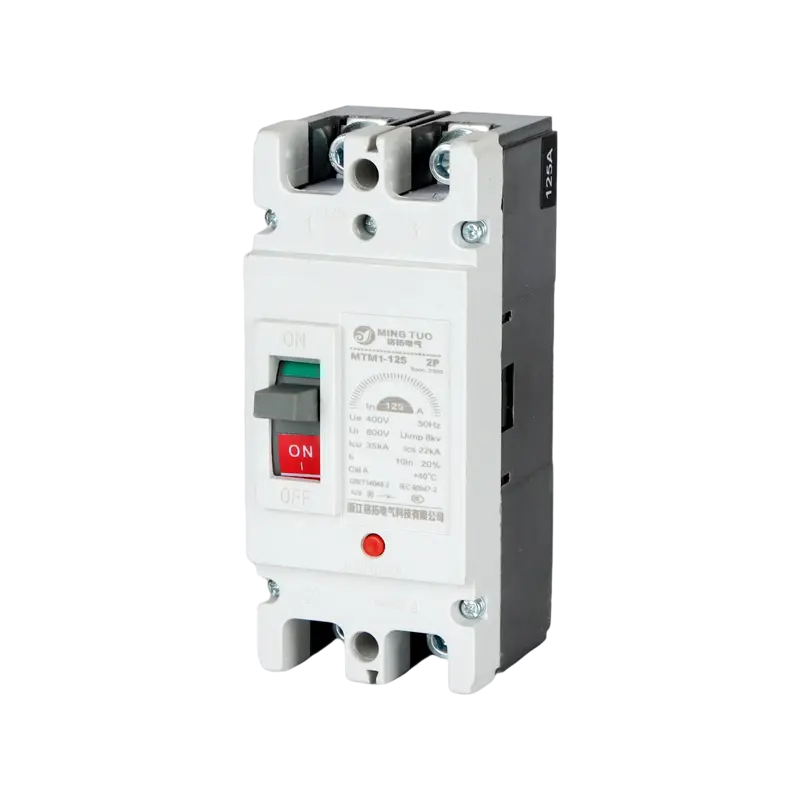

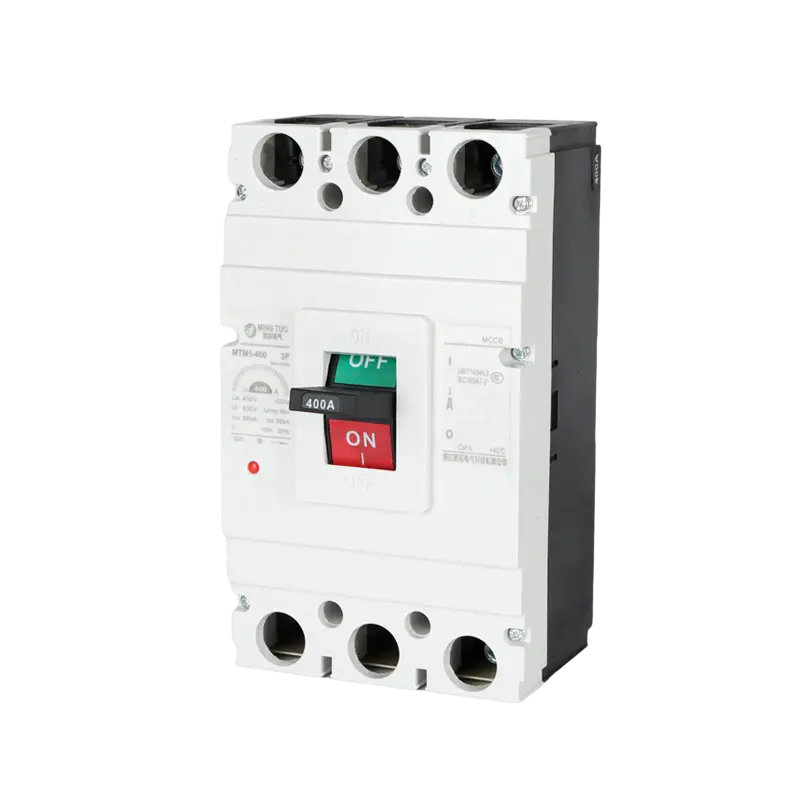

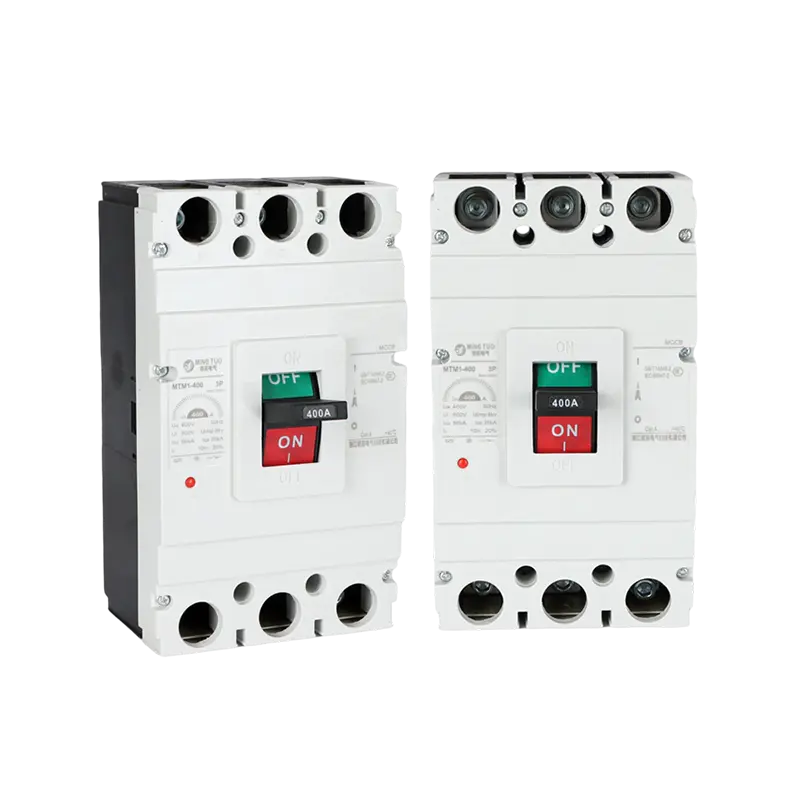

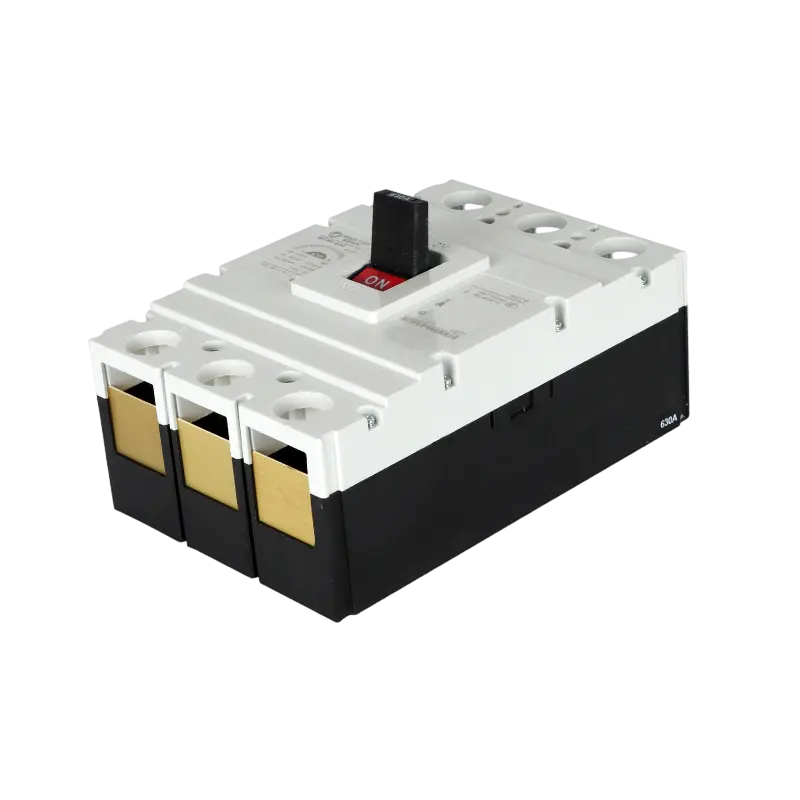

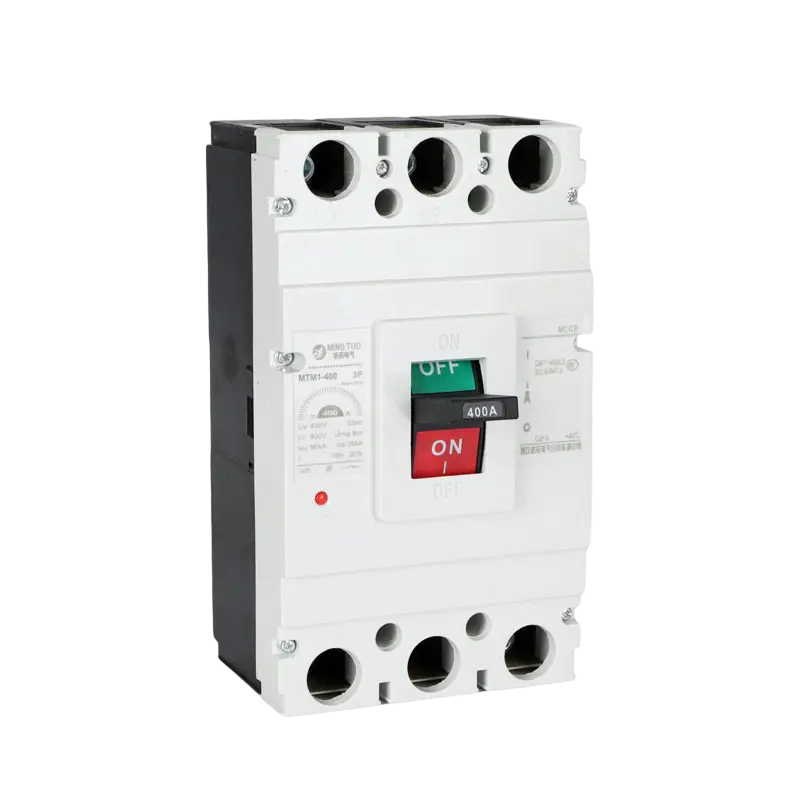

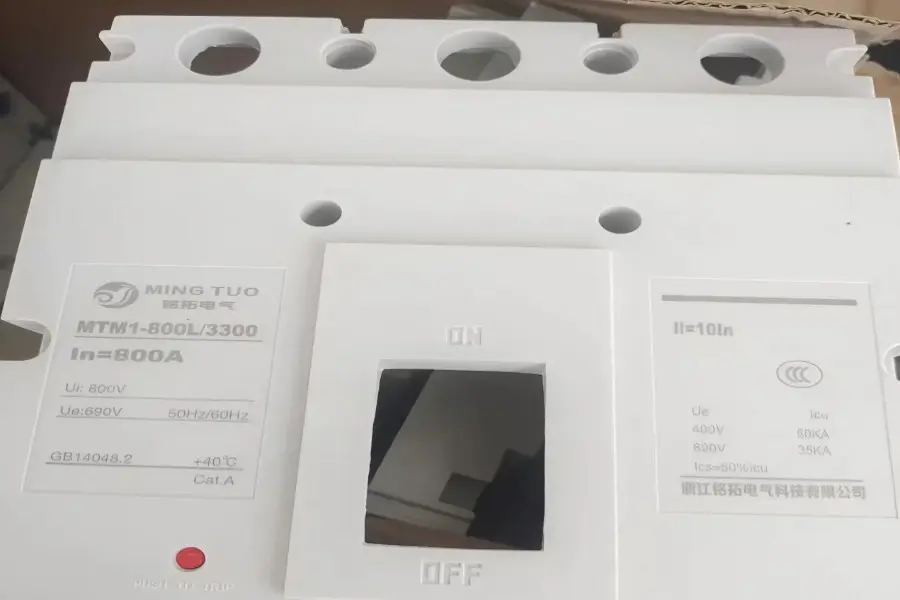

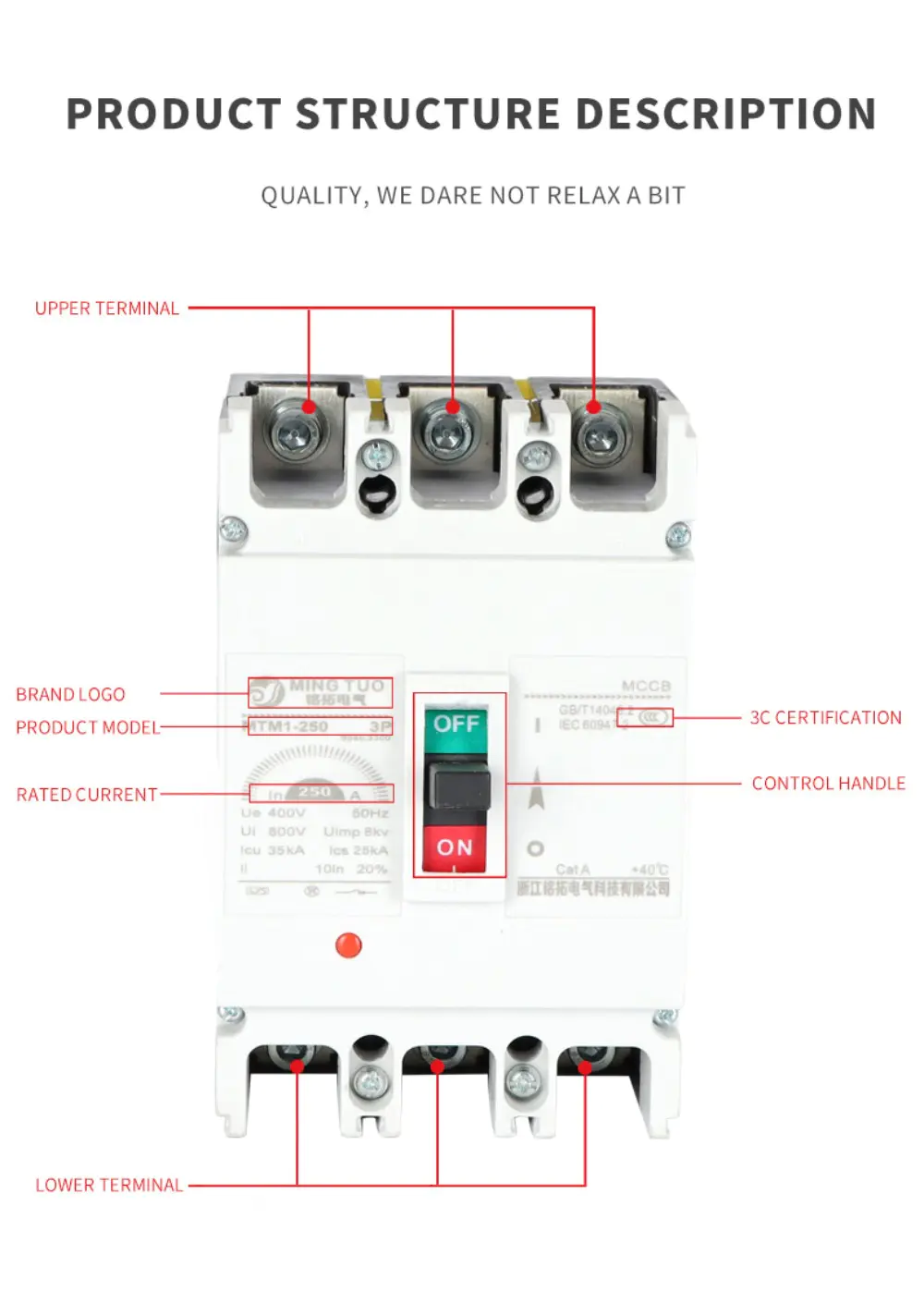

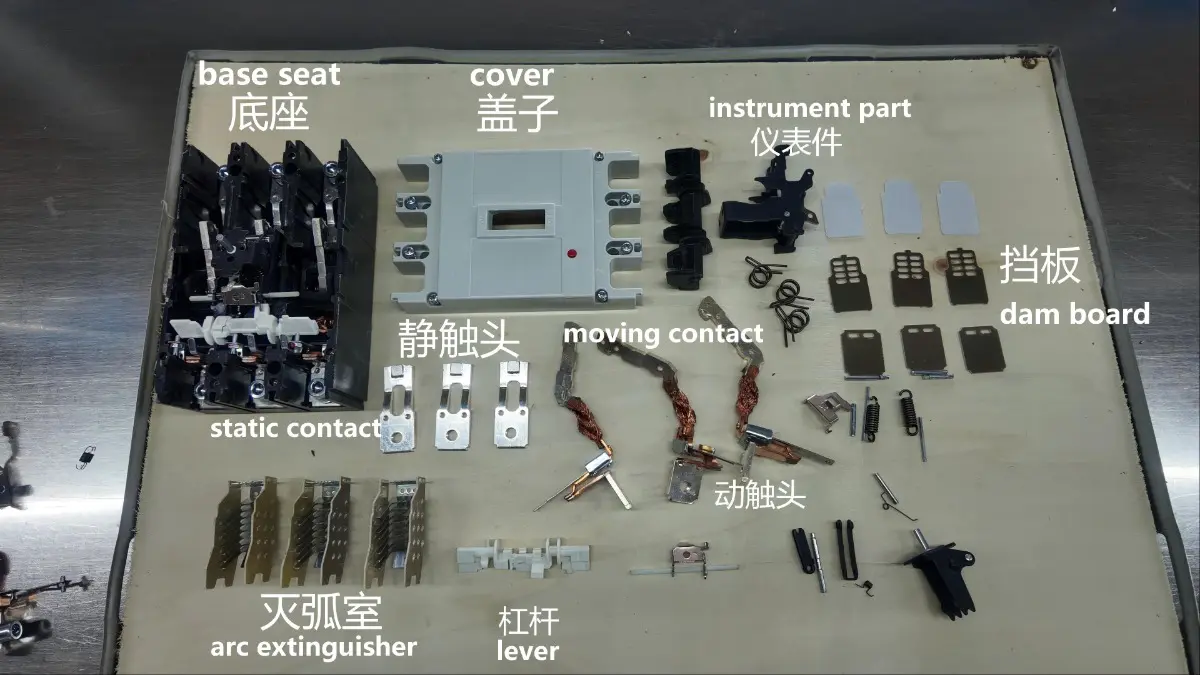

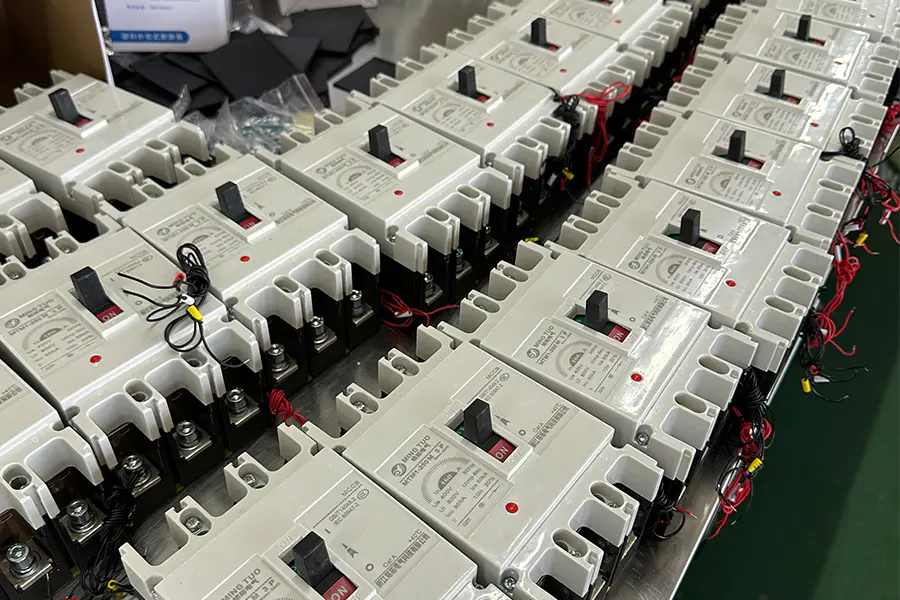

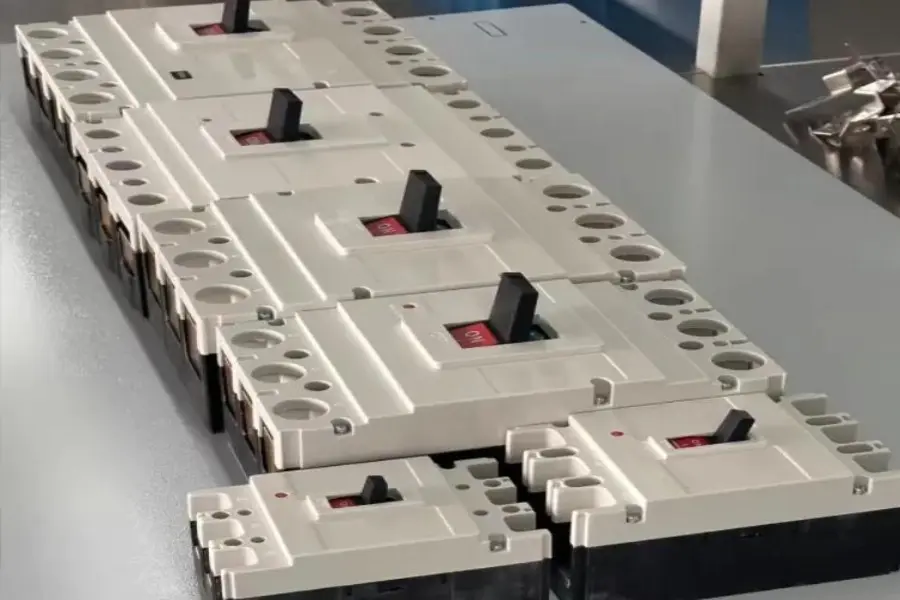

MCCB Assemble
-
MCCB Assemble
-

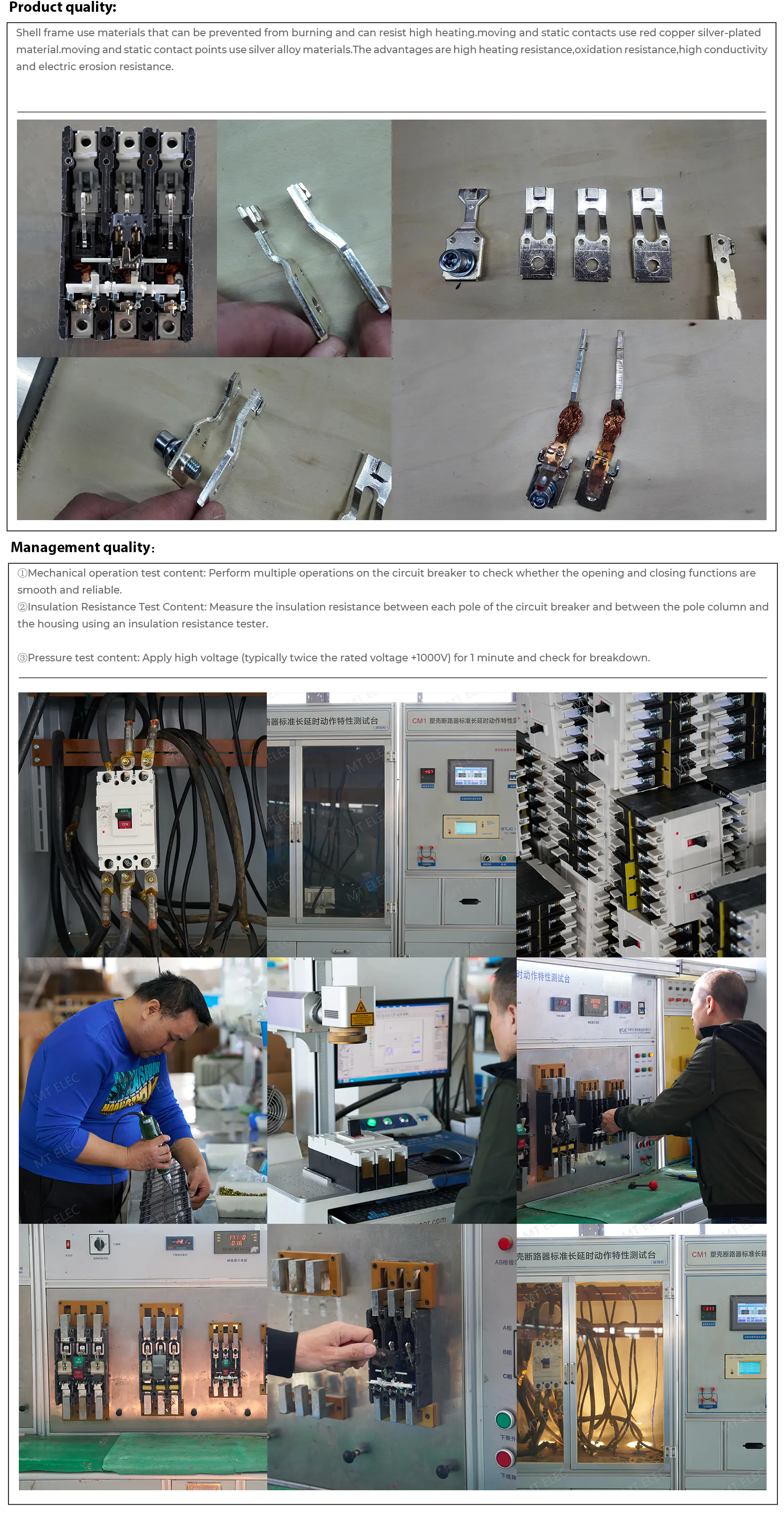

MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Instantaneous Test

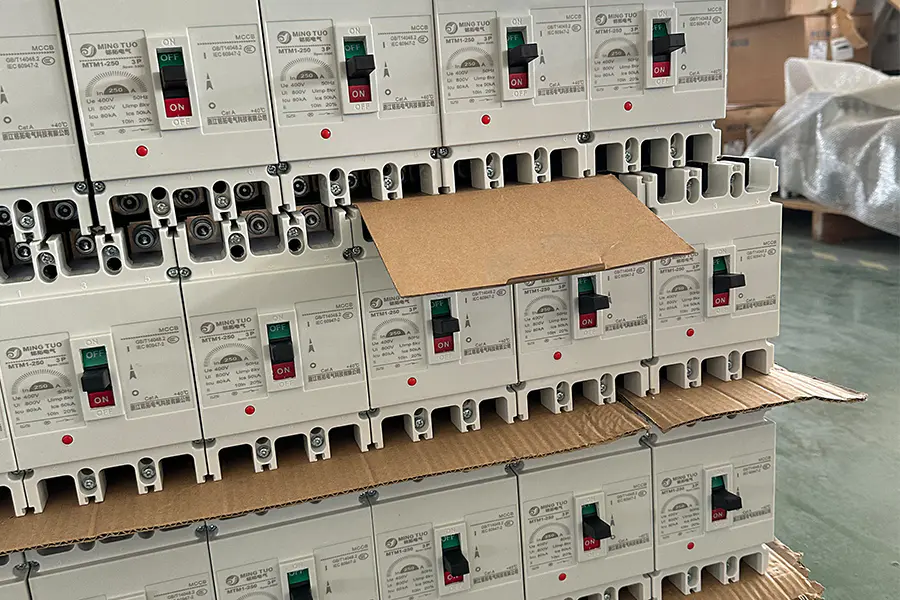

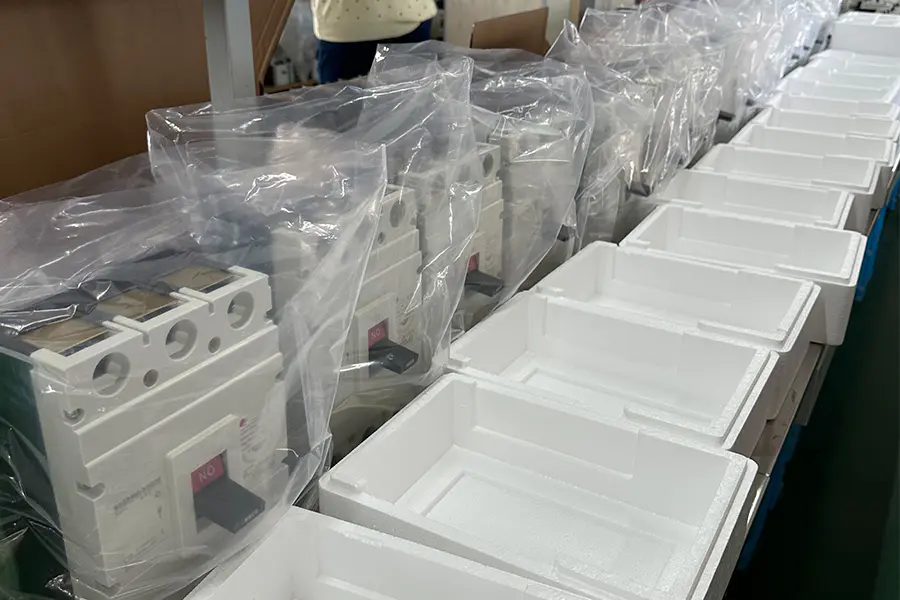

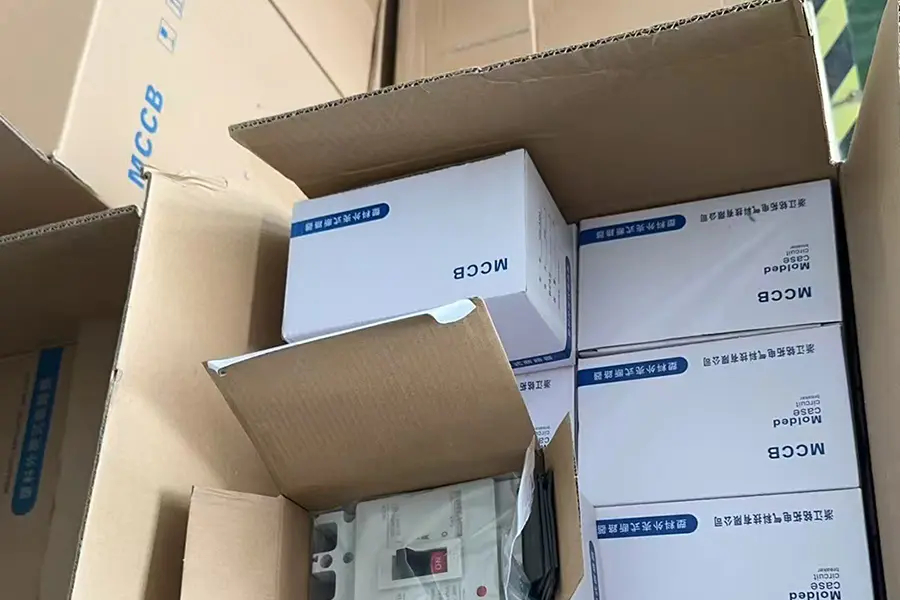

輸送の安全性を確保するため、当社の電気製品は強化木箱に入れて輸出されます。木箱には熱処理が施されており、ISPM-15マークが付いているため、迅速な通関が可能です。盛り上がったベースのデザインはフォークリフトの操作を容易にし、内部の衝撃吸収固定により製品は無傷で到着します。すべての外装箱には明確なラベルが付けられ、国際物流基準に準拠しています。
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

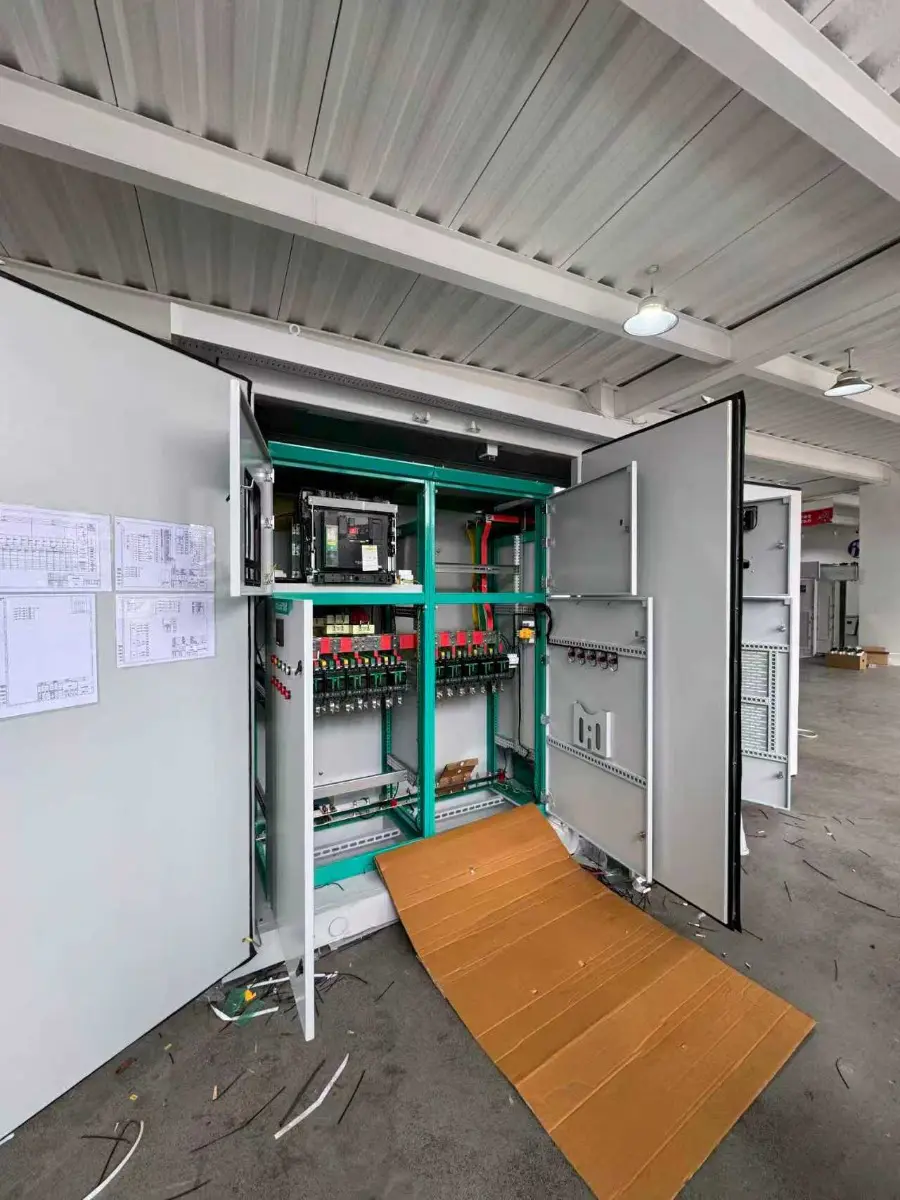

HighandLowVoltageSwitchgearACBMCCBVCB
-
Box-typesubstationUtilisingourVCB
-

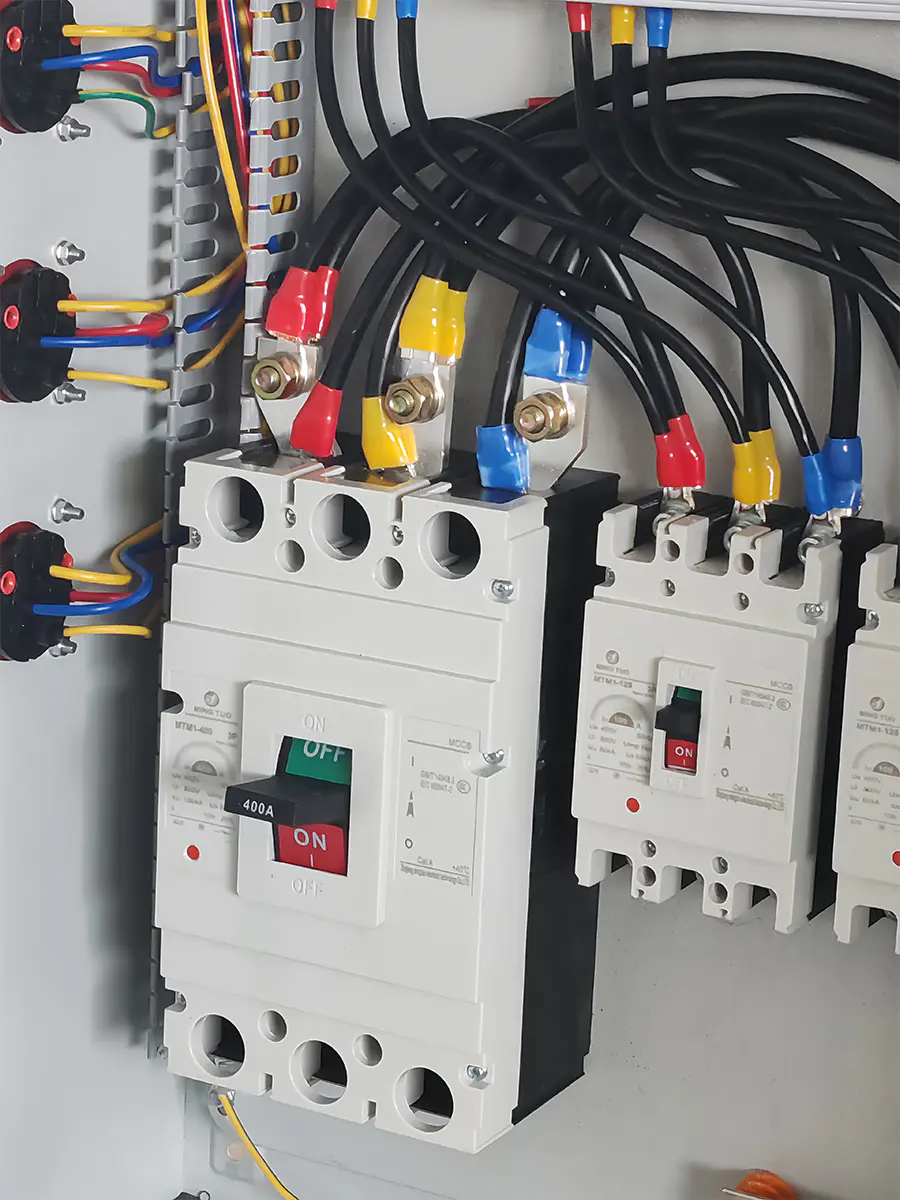

b64cb82cb063b5509f2ea787600334d2
-

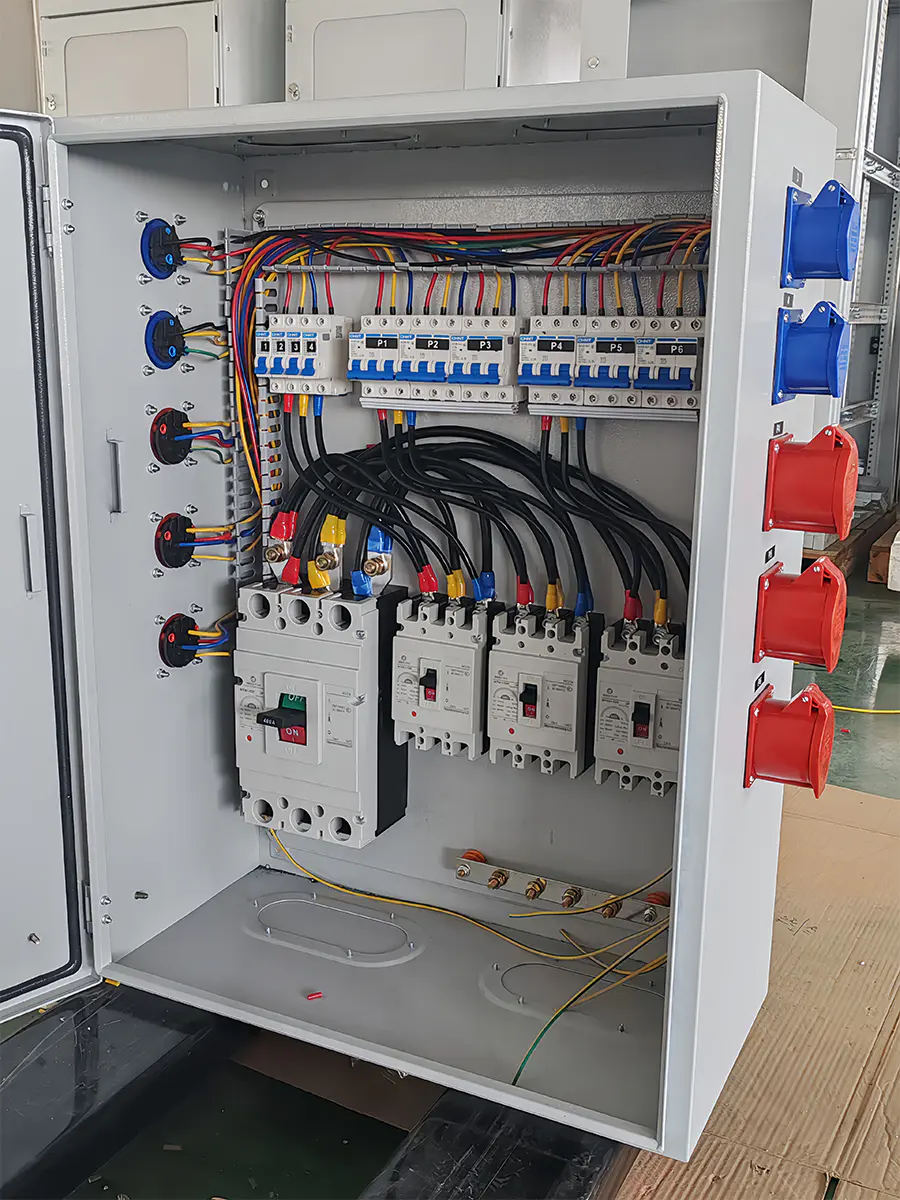

3c16a183fdcdba56f310533eba28cb60

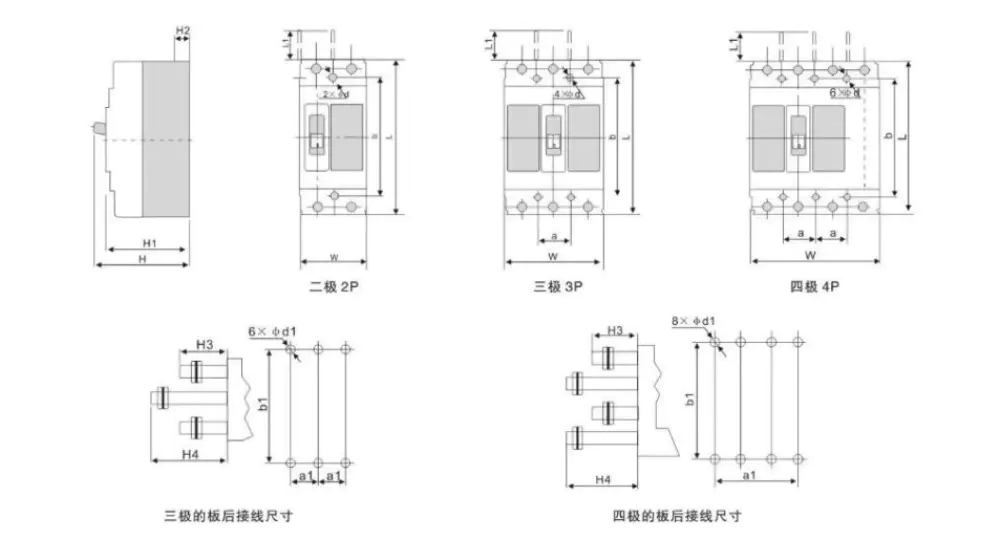

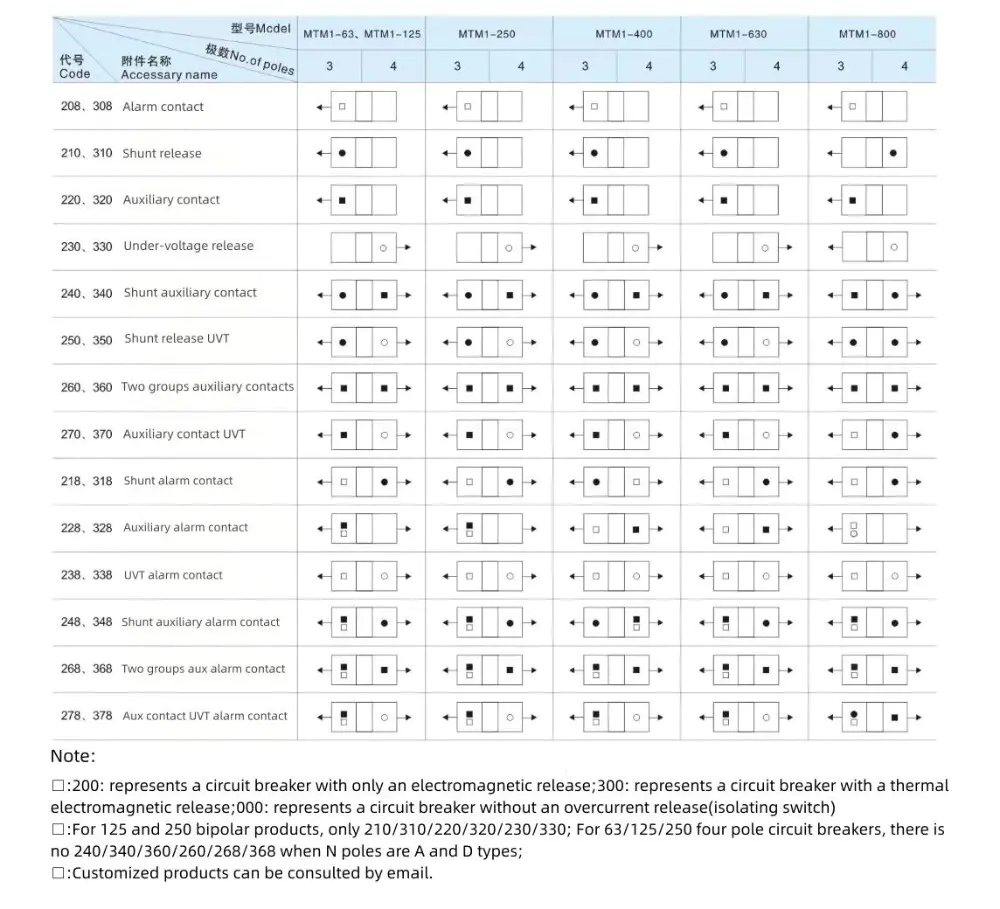

| タイプ | ポール | 外形寸法 | 取付寸法(mm) | リアパネル接続寸法 (mm) | |||||||||||
| L | L1 | W | H | H1 | H2 | a | b | ∅d | a1 | b1 | d1 | H3 | H4 | ||
| MTM1-63L | 3 | 135 | 21 | 76 | 89.5 | 72 | 18 | 25 | 117 | 3.5 | 25 | 117 | 18 | 52 | 75 |
| 4 | 103 | ||||||||||||||
| MTM1-63M | 3 | 76 | 99 | 81 | 28 | ||||||||||
| 4 | 103 | ||||||||||||||
| MTM1-125L | 2 | 150 | 51 | 65 | 87 | 68 | 24 | … | 129 | 4.5 | 30 | 132 | 22 | 65 | 100 |
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-125M、H | 2 | 65 | 103.5 | 85 | 23 | … | |||||||||
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-250L | 2 | 164 | 64 | 75 | 108 | 87 | 24 | … | 126 | 5.5 | 35 | 144 | 24 | 70 | 110 |
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-250M、H | 2 | 75 | 124.5 | 104 | 24 | … | |||||||||
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-400M、H | 3 | 257 | 105 | 150 | 153 | 106 | 38 | 44 | 194 | 7 | 48 | 224 | 32 | 48.5 | 108.5 |
| 4 | 197 | 左 44 右 50 | |||||||||||||
| MTM1-630M、H | 3 | 270 | 105 | 182 | 157 | 111 | 43 | 58 | 200 | 7 | 58 | 234 | 40 | 70 | 120 |
| 4 | 240 | ||||||||||||||
| MTM1-800M、H | 3 | 280 | 105 | 210 | 158 | 116 | 42 | 70 | 243 | 7 | 70 | 243 | 48 | 75 | 125 |
| 4 | 280 | ||||||||||||||
| タイプ | MTM1-63 | MTM1-125 | MTM1-250 | |||||
| lnmFrameInm（A） | 63 | 125 | 250 | |||||
| 定格電流(A） | 10、16、20、25、32、40、50、63 | 16、20、25、32、40、50、63、80、100、125 | 100、125、140、160、180、200、225、250 | |||||
| 定格電圧Ue(V) | AC400 | AC400 | AC400 / AC690 | AC400 | AC400 | AC400 / AC690 | AC400 | |
| 定格絶縁電圧Ui(V) | AC800 | AC800 | AC800 | |||||
| 極数 | 3、4 | 3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 |
| イククA） 定格限界短絡 遮断容量レベル | L | M | S | L | M | S | L | M |
| イククA） 定格限界短絡 遮断容量 | 12 | 35 | 12 | 35 | 50 | 12 | 35 | 50 |
| Ics（kA） 定格短絡遮断容量 | 6 | 22 | 6 | 22 | 35 | 6 | 22 | 35 |
| 定格限界短絡 遮断容量 | 4500 | 3000 | 2500 | |||||
| 動作寿命(サイクル) | 8500 | 7000 | 6500 | |||||
| アーク放電距離 (mm） | 0、< 50 | 0、< 50 | < 50 | |||||
| 寸法 |  |  |  | |||||
| 設置サイズ |  |  |  | |||||
