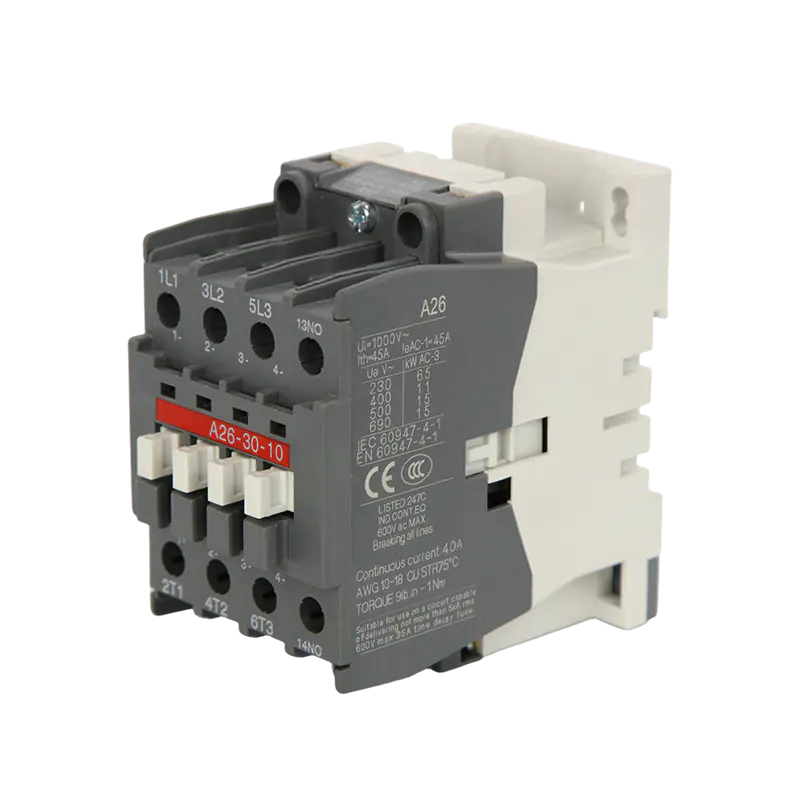

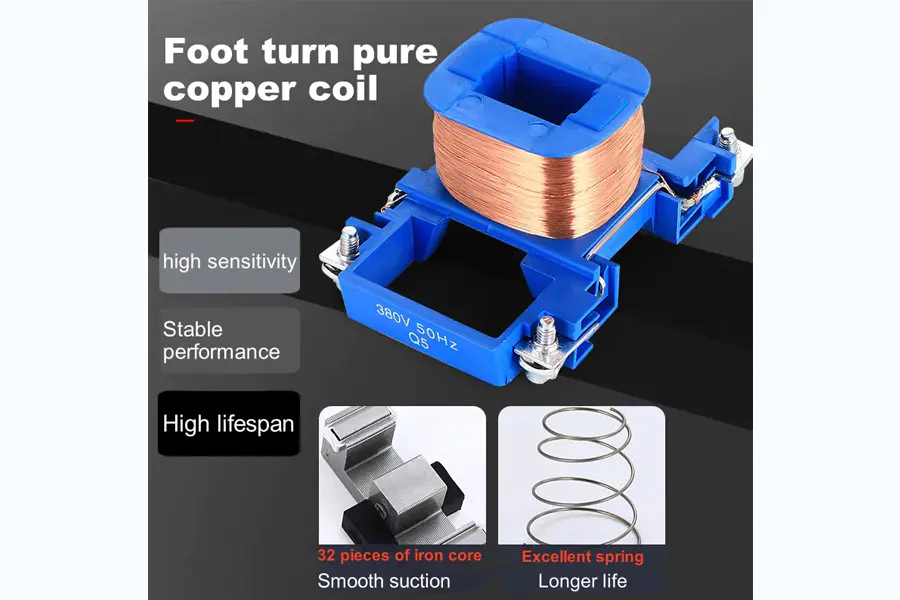

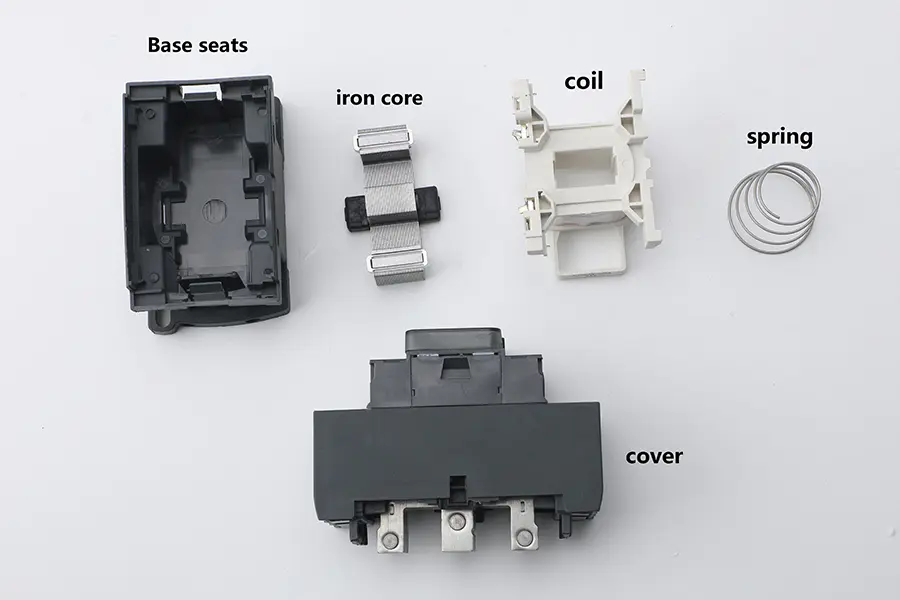

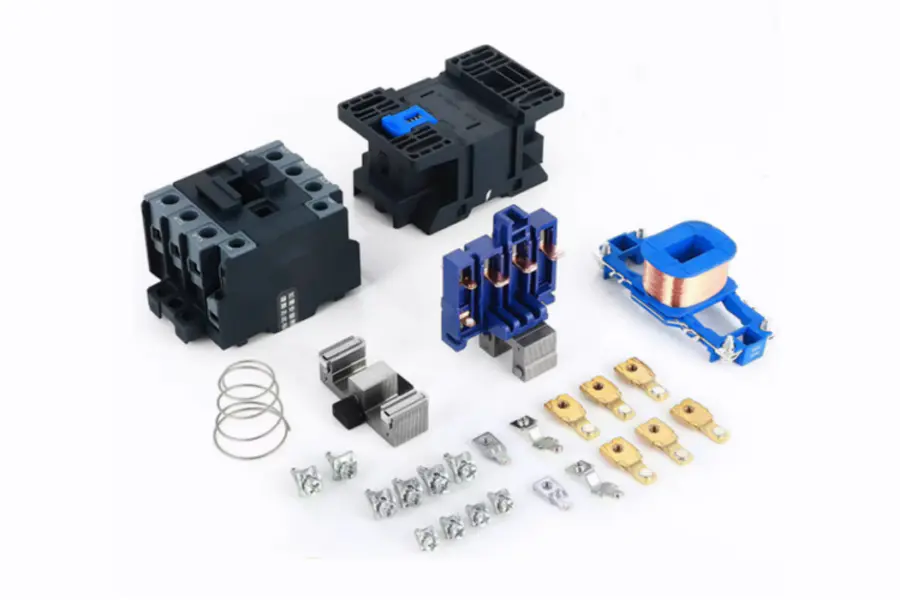

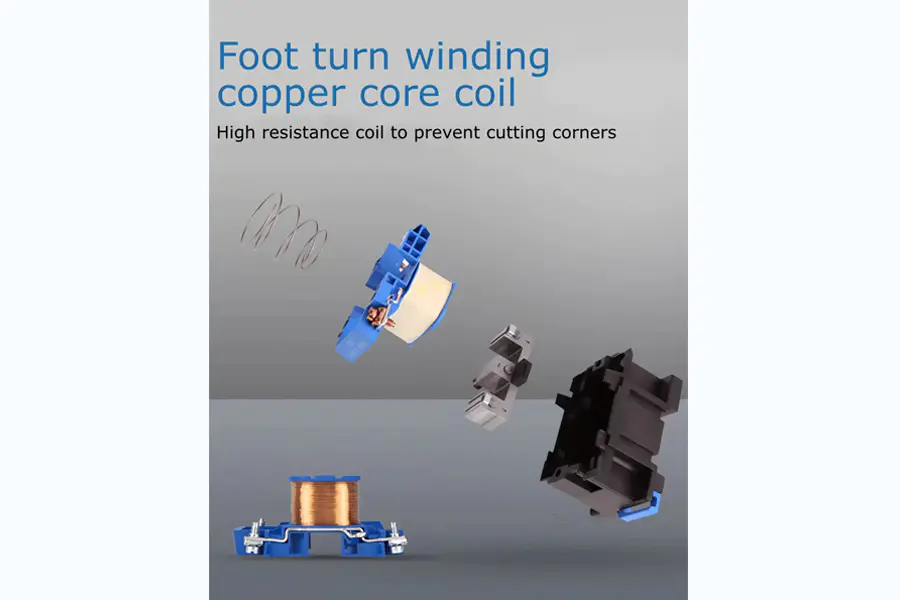

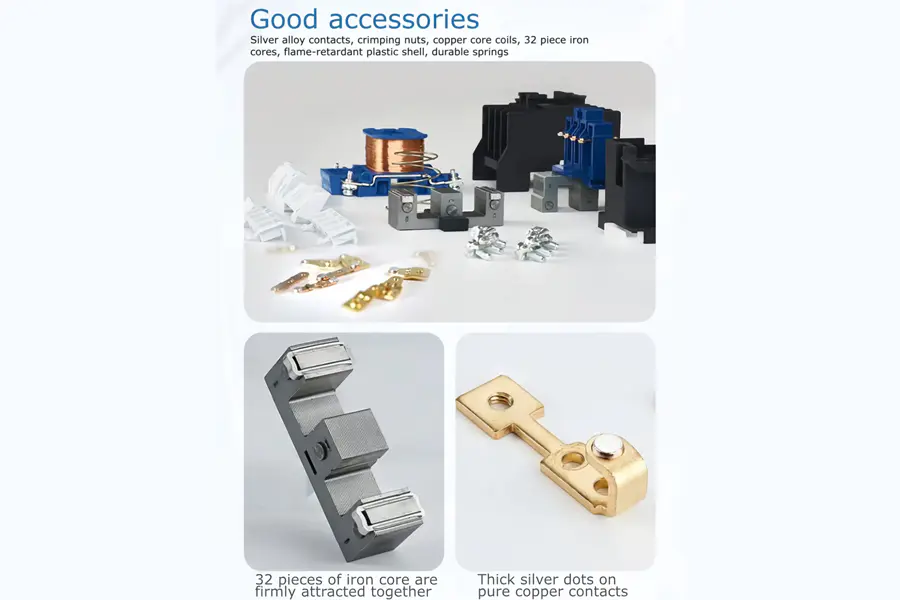

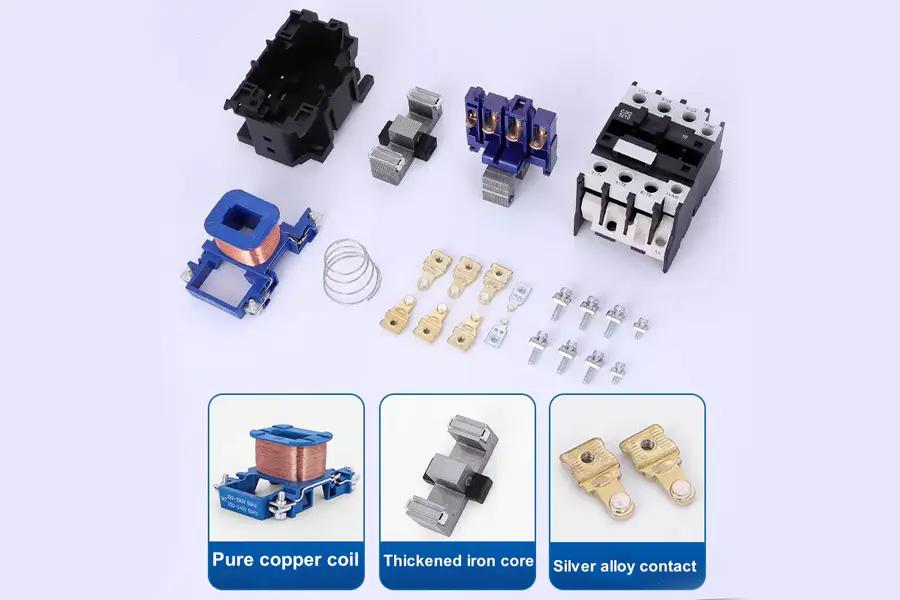

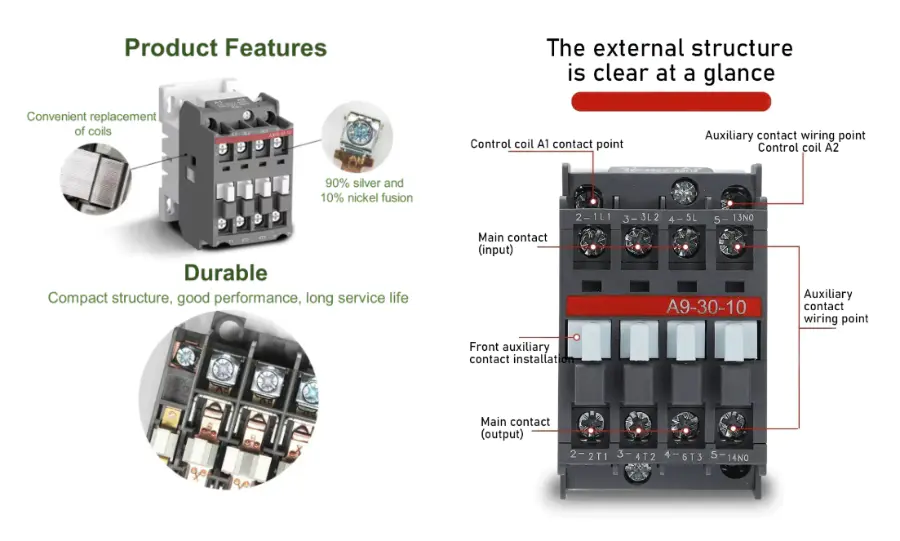

ACコンタクタに通電すると内部のコイルに磁界が発生し、可動鉄心と固定鉄心が引き合います。この動きによって接点システムが駆動されて固定接点と係合し、回路が完成します。コイルへの通電を切ると吸引力がなくなり、リセットバネにより可動鉄心が持ち上げられ、接点が離れて回路が遮断されます。
 | |
 | |
 | |
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

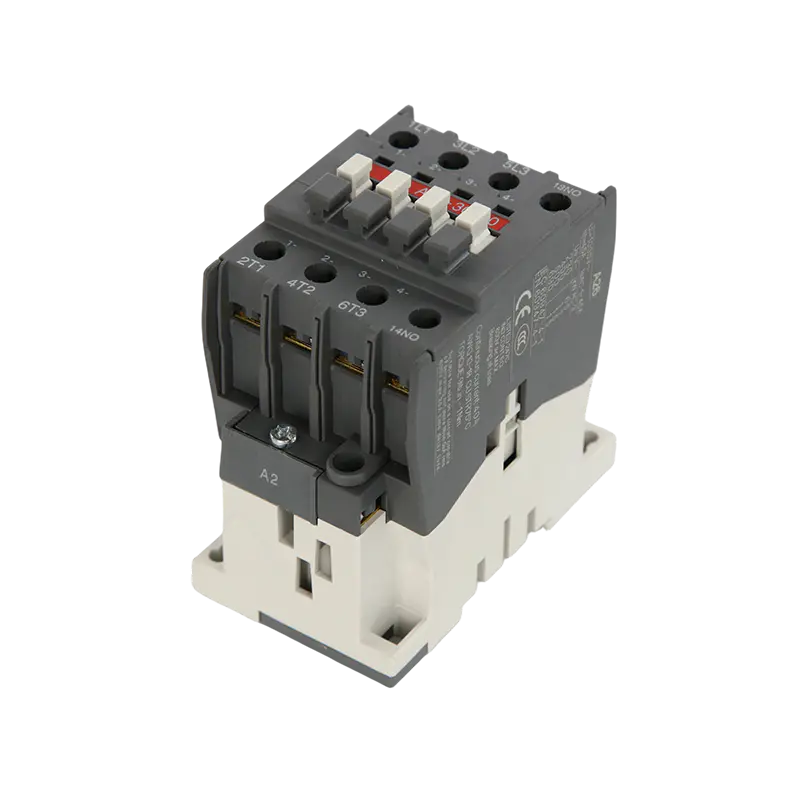

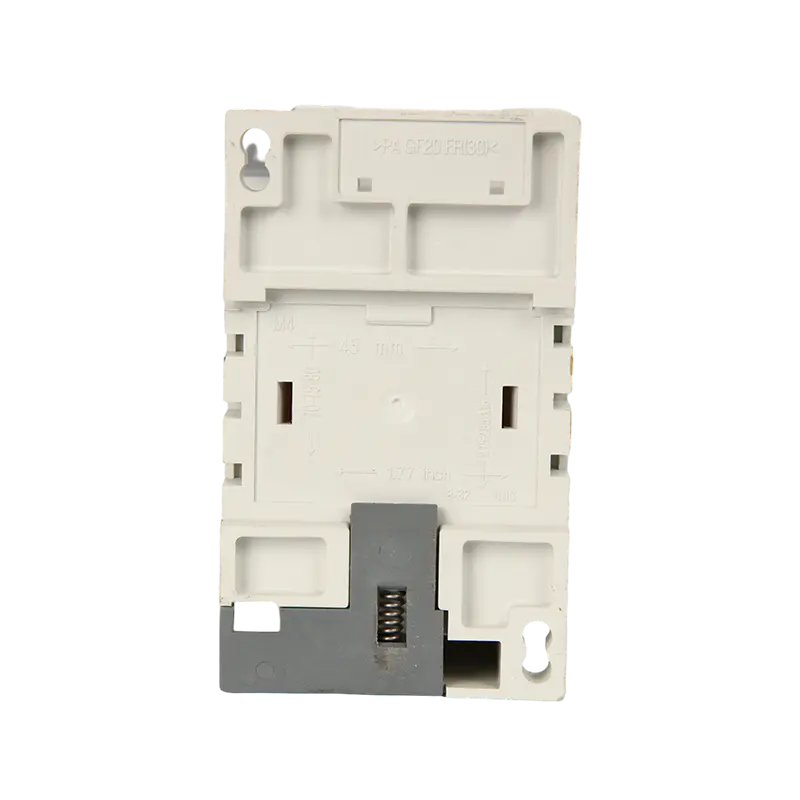

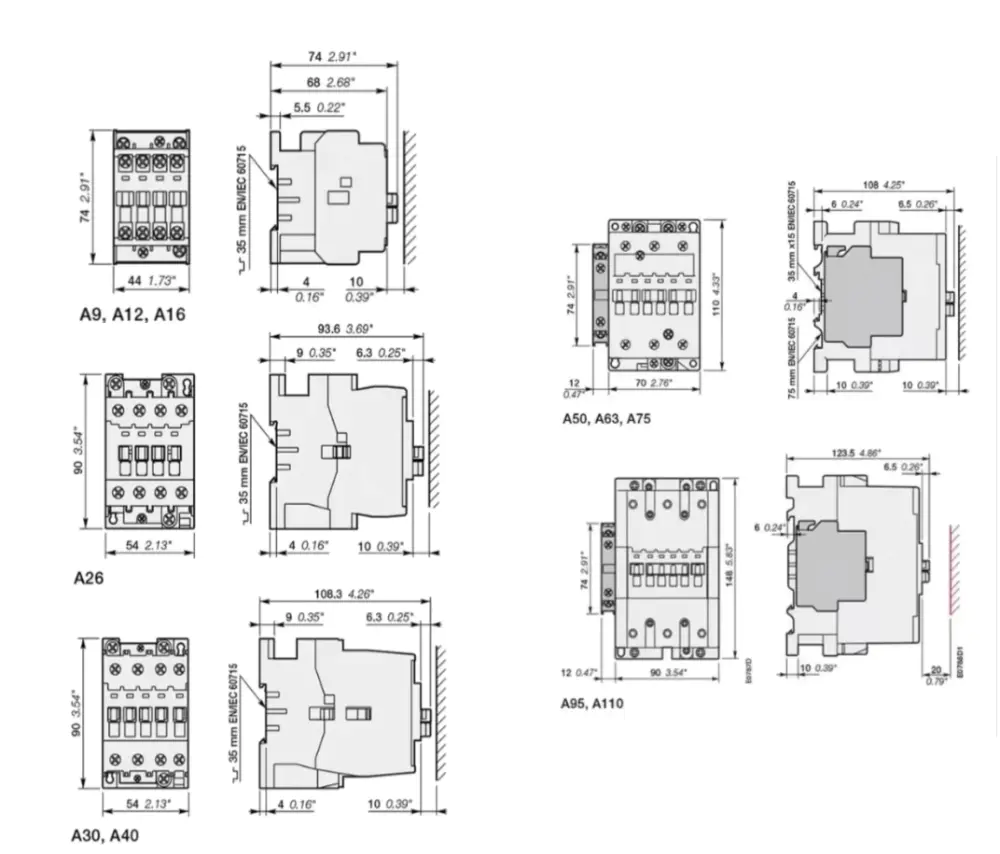

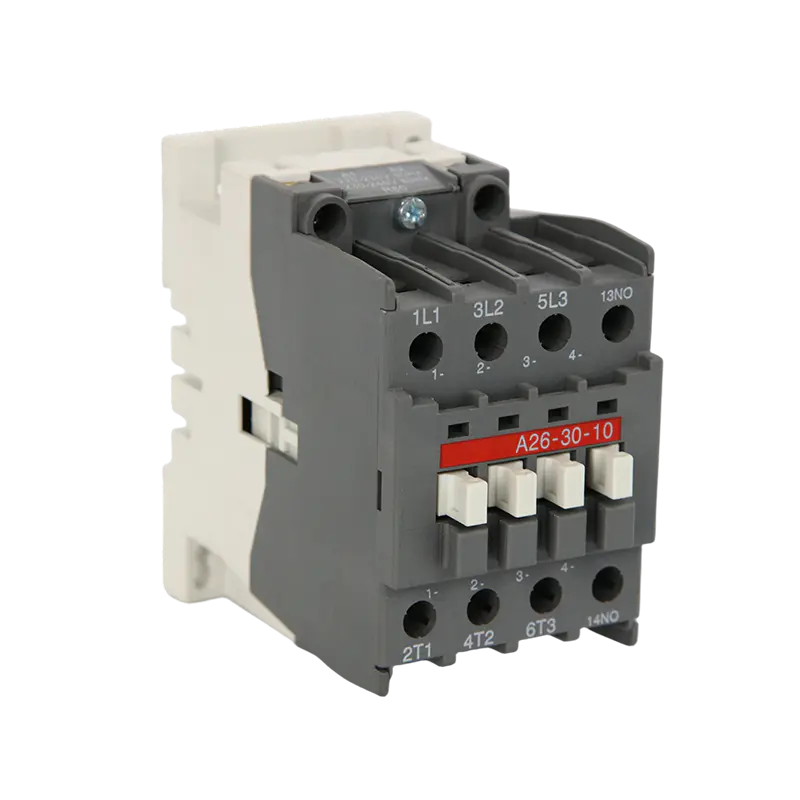

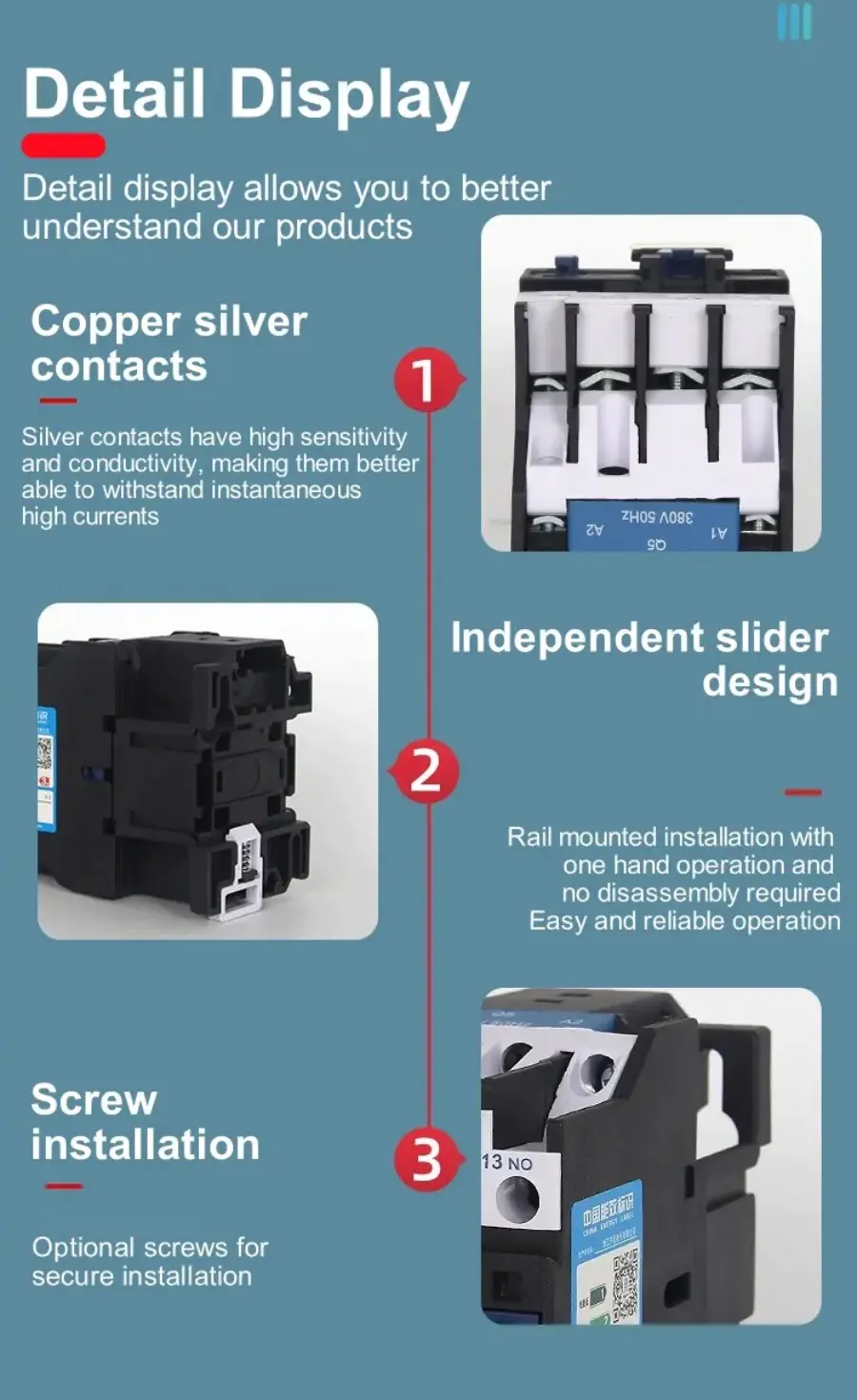

| 電動機ACの最大出力 0≦55℃、400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| 製品型式（AC線図） | AX09 | AX12 | AX18 | AX25 | AX32 | AX40 | AX50 | AX65 | AX80 |
| 定格使用電流 AC-3 0≦55℃、400V | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 |
| 定格使用電流 AC-1 0≦55℃、400V | 22 | 25 | 27 | 32 | 55 | 60 | 100 | 115 | 125 |
| モデルタイプ | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| 定格使用電流(A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| 三相モーター AC－3レベル(kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| 定格加熱電流Ith(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| 電気的寿命(10000サイクル) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| 機械的寿命(10000サイクル) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| 接点型式 | 3Pいいえ | 3P NC NO | |||||||||
| モデル | 定格電流(A) | 主な連絡先 | 補助接点 | 単相負荷電力(kW) | 三相負荷電力(kW) |
| CJX2-0910 | 9A | 3NO | 1いいえ | 1.8KW | 3.5KW |
| CJX2-0901 | 9A | 3NO | 1NC | 1.8KW | 3.5KW |
| CJX2-1210 | 12A | 3NO | 1いいえ | 2.5KW | 5KW |
| CJX2-1201 | 12A | 3NO | 1NC | 2.5KW | 5KW |
| CJX2-1810 | 18A | 3NO | 1いいえ | 3.5KW | 7.5KW |
| CJX2-1801 | 18A | 3NO | 1NC | 3.5KW | 7.5KW |
| CJX2-2510 | 25A | 3NO | 1いいえ | 5KW | 8.5KW |
| CJX2-2501 | 25A | 3NO | 1NC | 5KW | 8.5KW |
| CJX2-3210 | 32A | 3NO | 1いいえ | 6KW | 12KW |
| CJX2-3201 | 32A | 3NO | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3NO | 1いいえ 1NC | 8KW | 18.5KW |
| CJX2-5011 | 50A | 3NO | 1いいえ 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3NO | 1いいえ 1NC | 12.5KW | 28KW |
| CJX2-8011 | 80A | 3NO | 1いいえ 1NC | 15.5KW | 37KW |
| CJX2-9511 | 95A | 3NO | 1いいえ 1NC | 18.5KW | 44KW |
