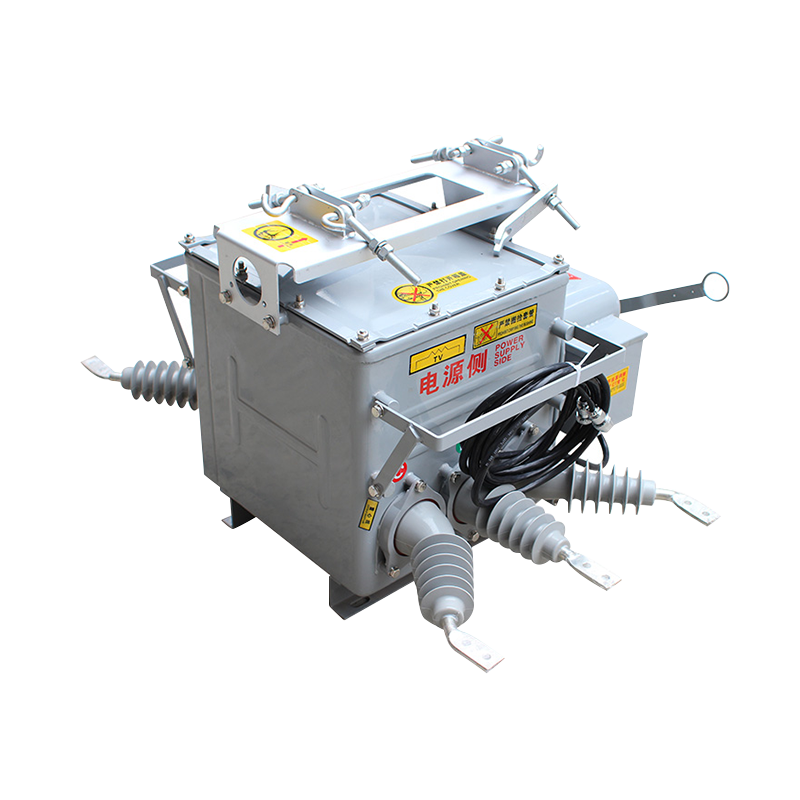

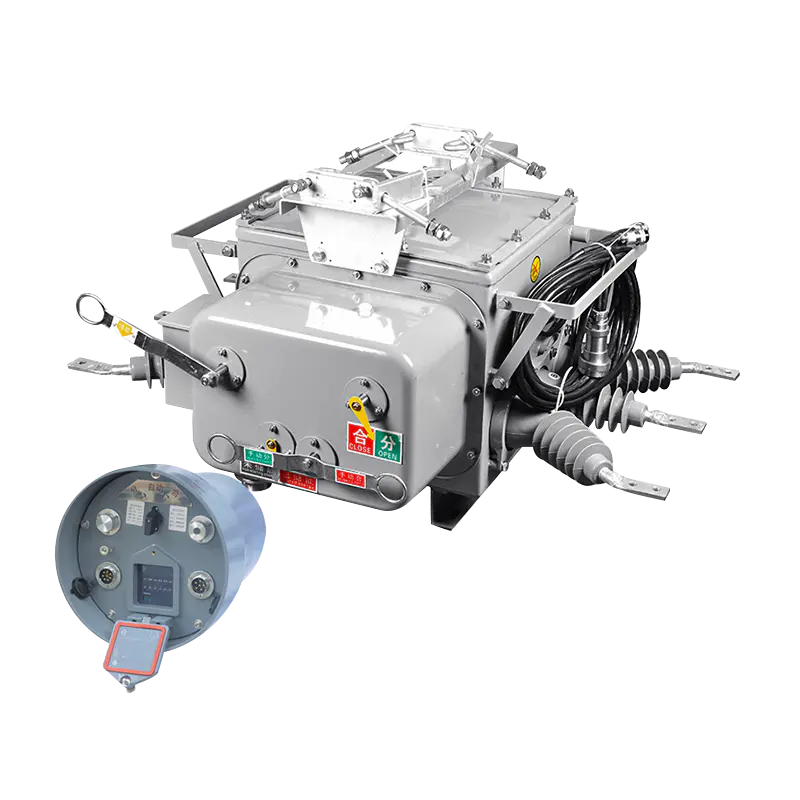

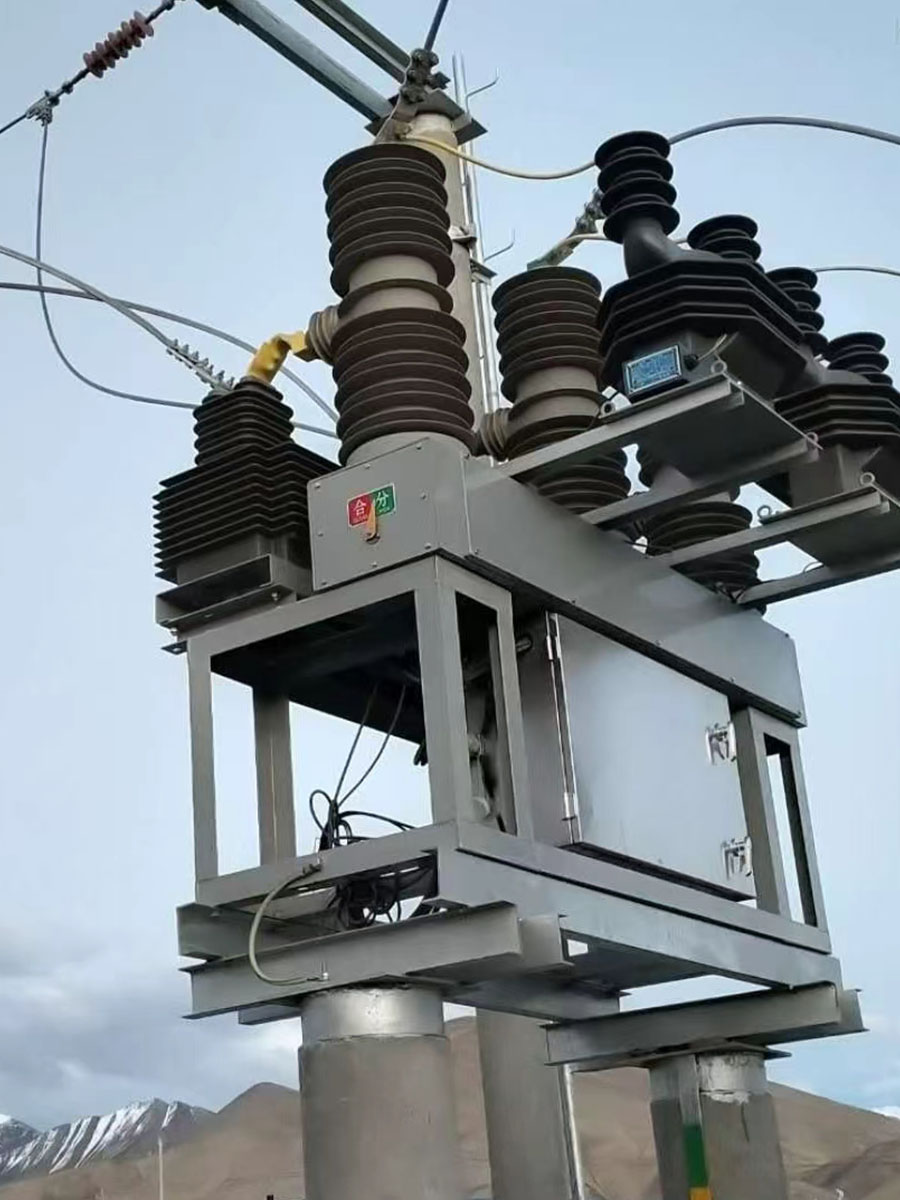

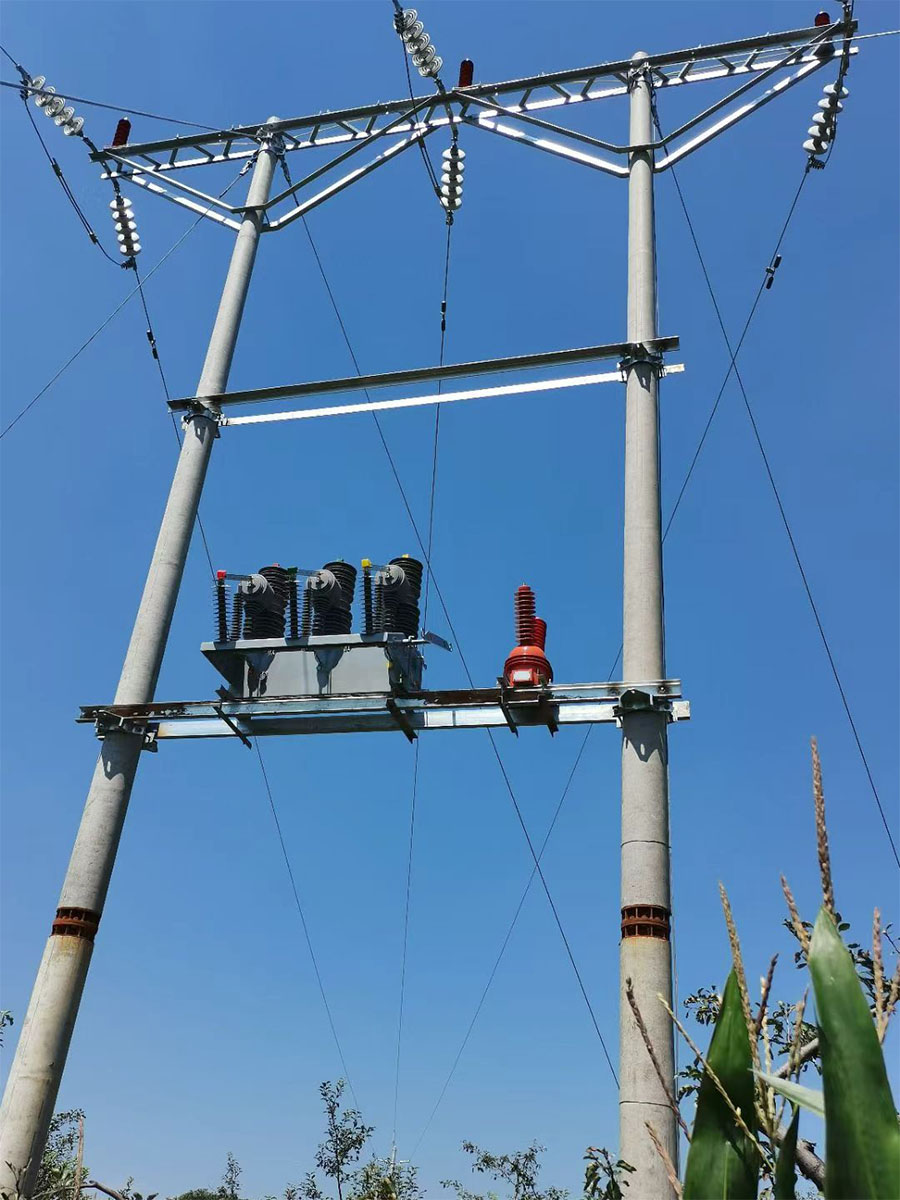

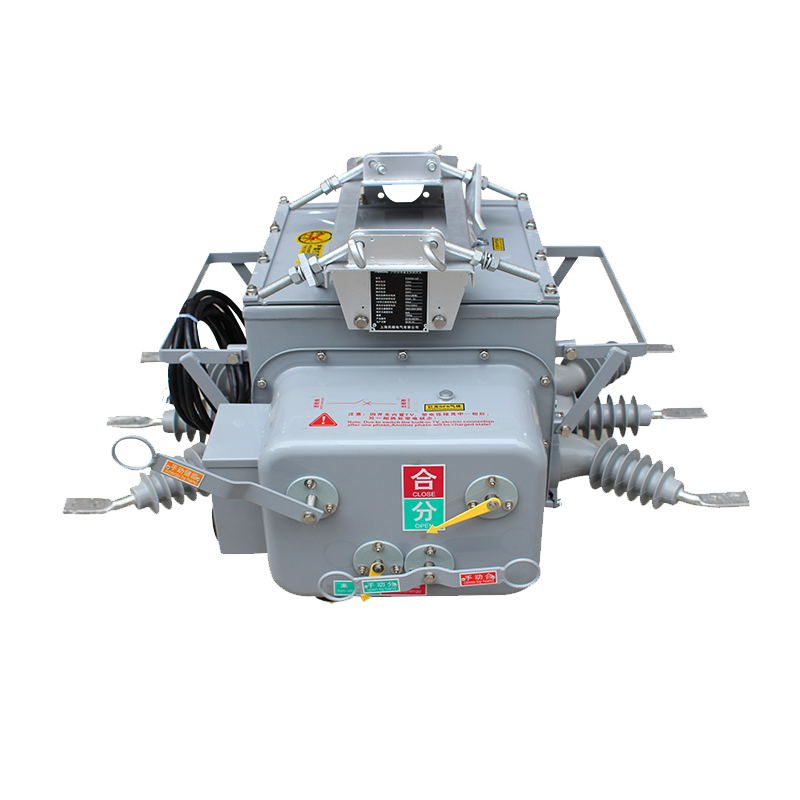

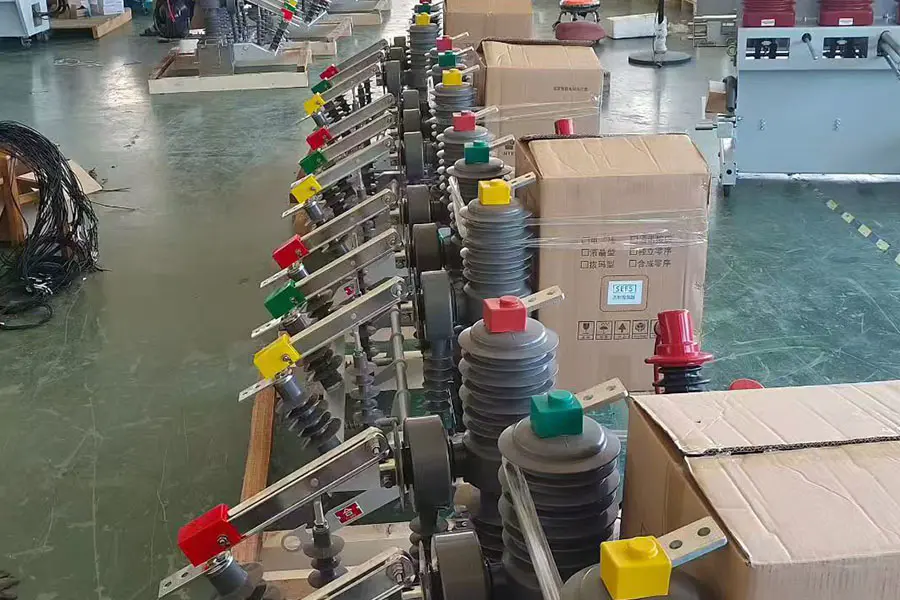

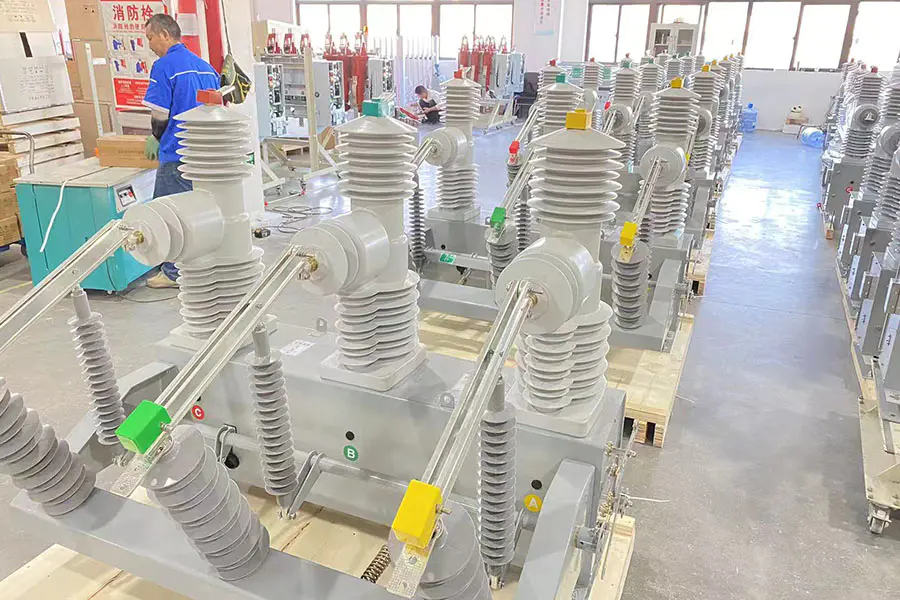

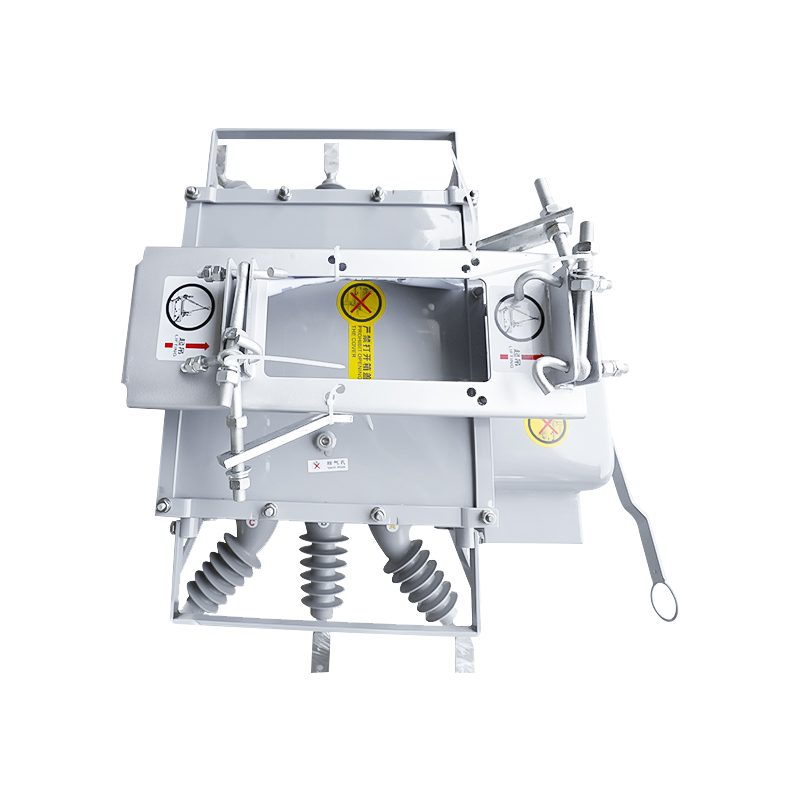

ZW20 柱上高圧配電用屋外真空遮断器

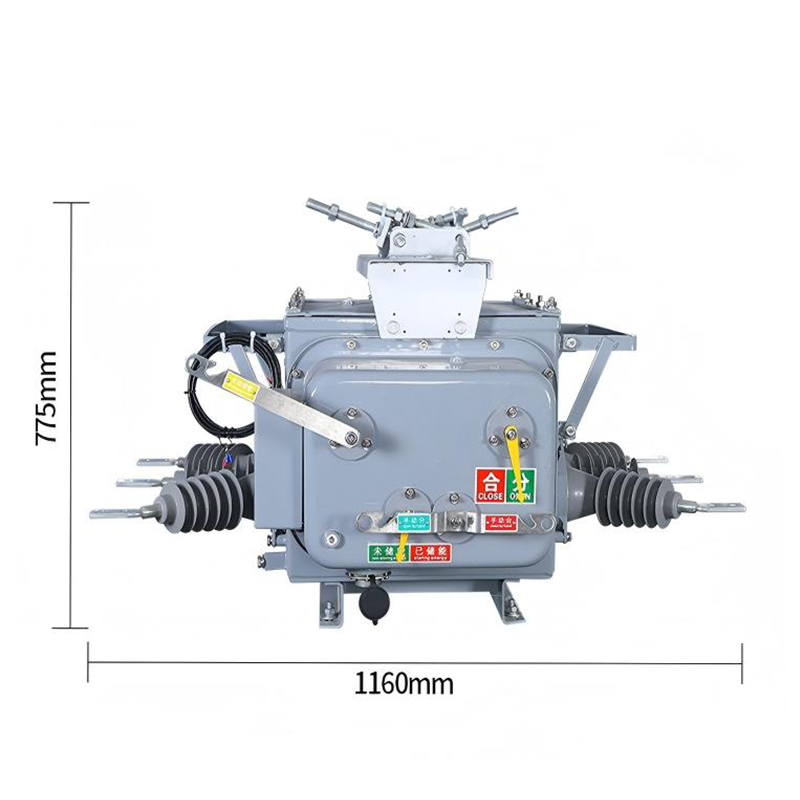

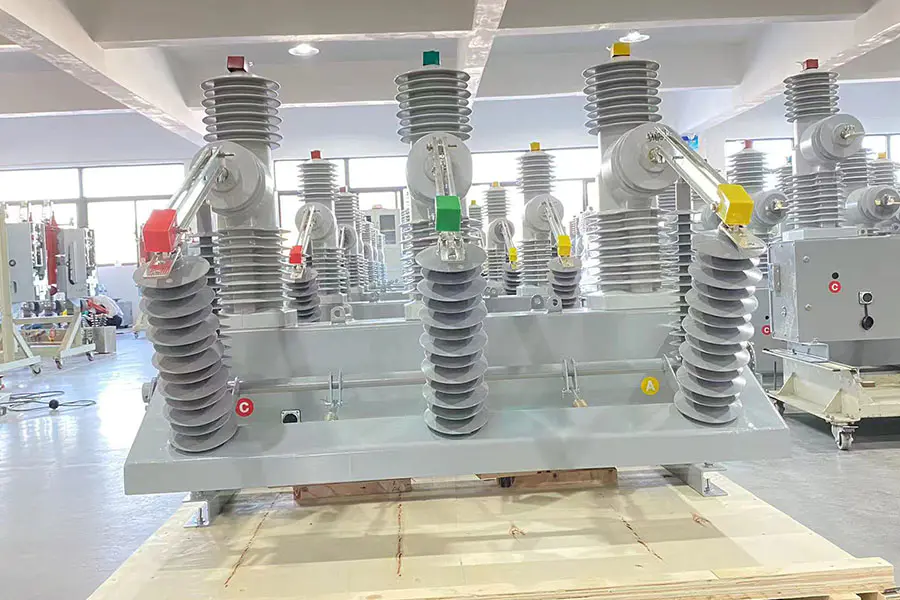

このサーキットブレーカーは、統合された屋外インテリジェント配電装置であり、主に 3 つの部分に分かれています。

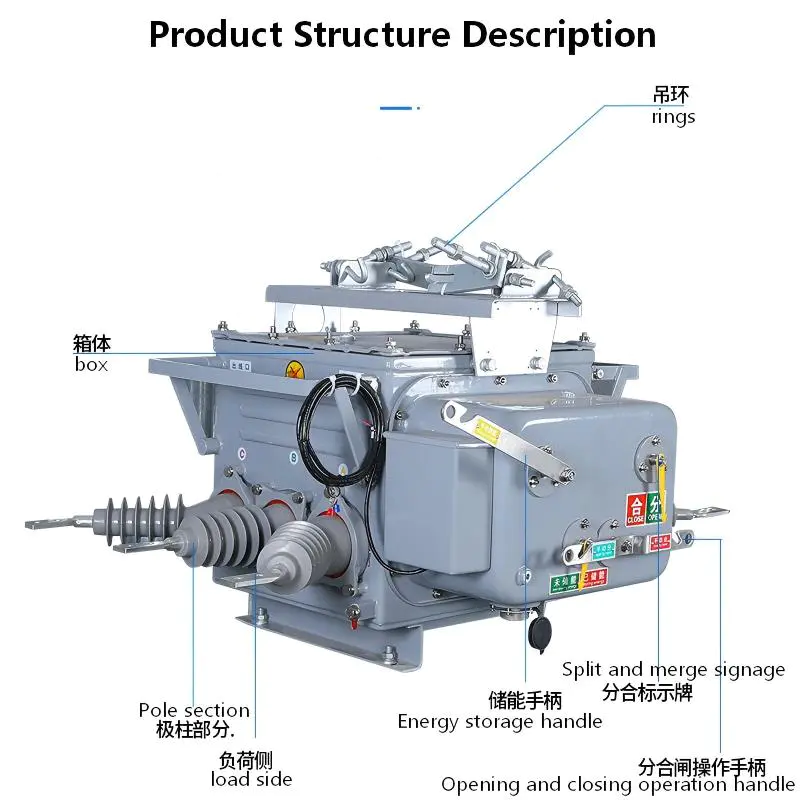

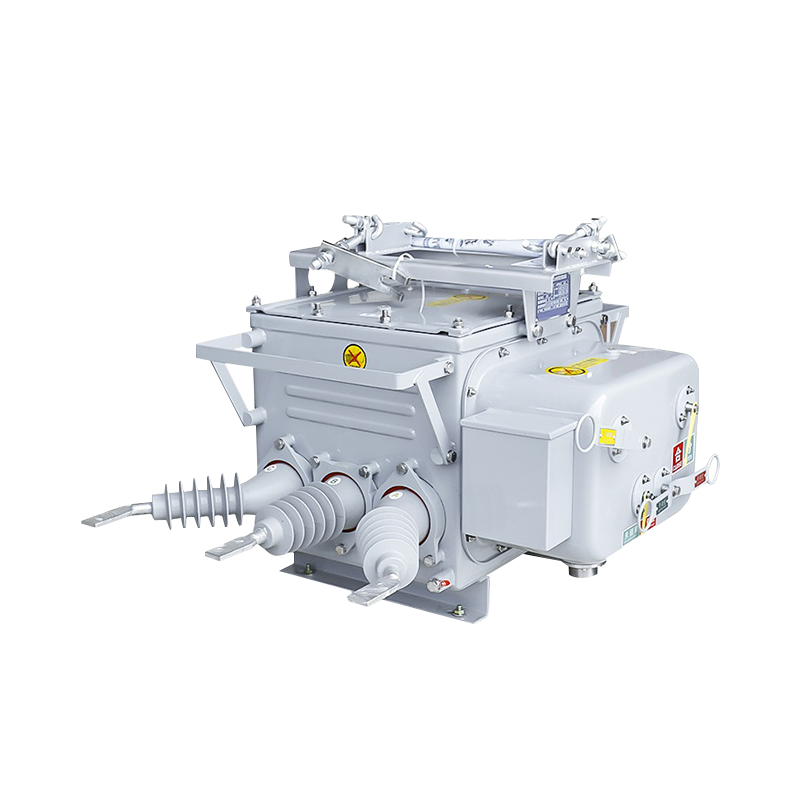

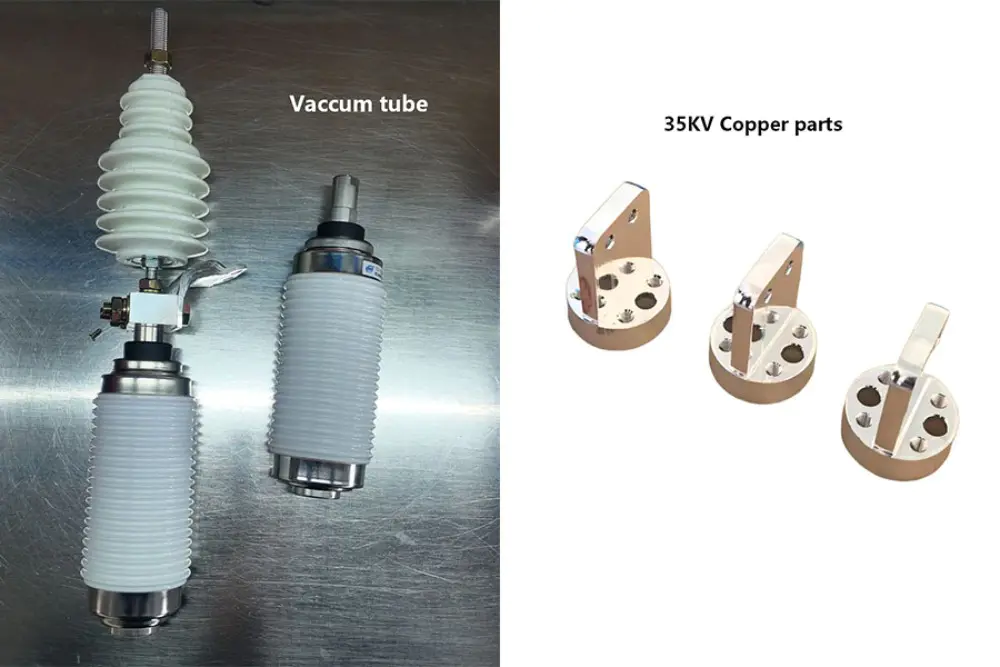

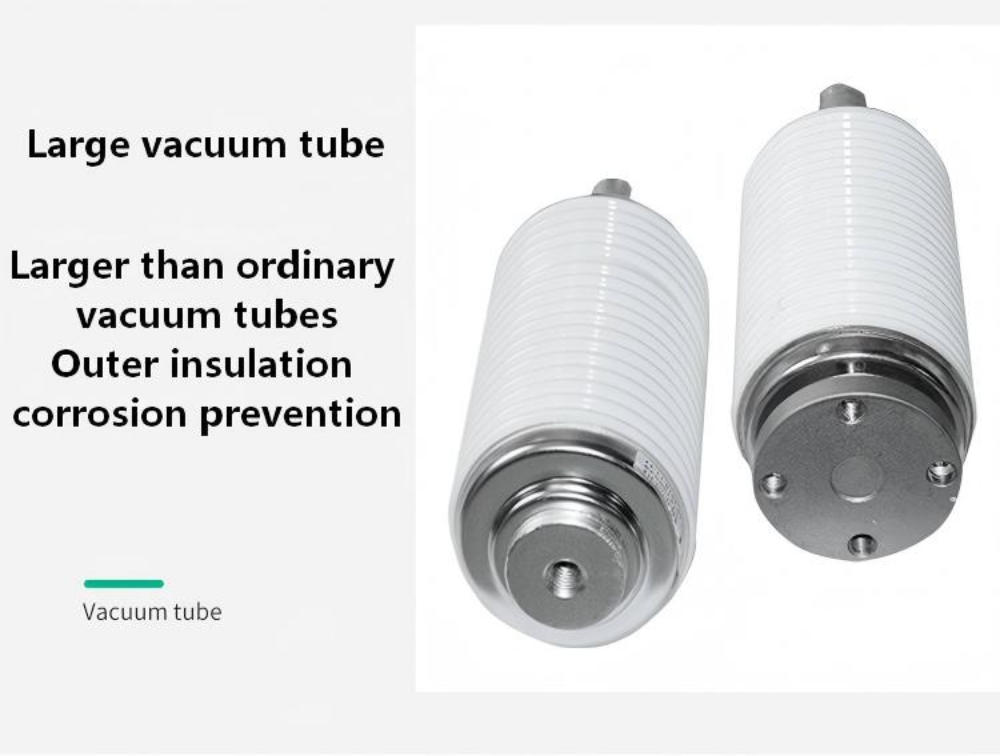

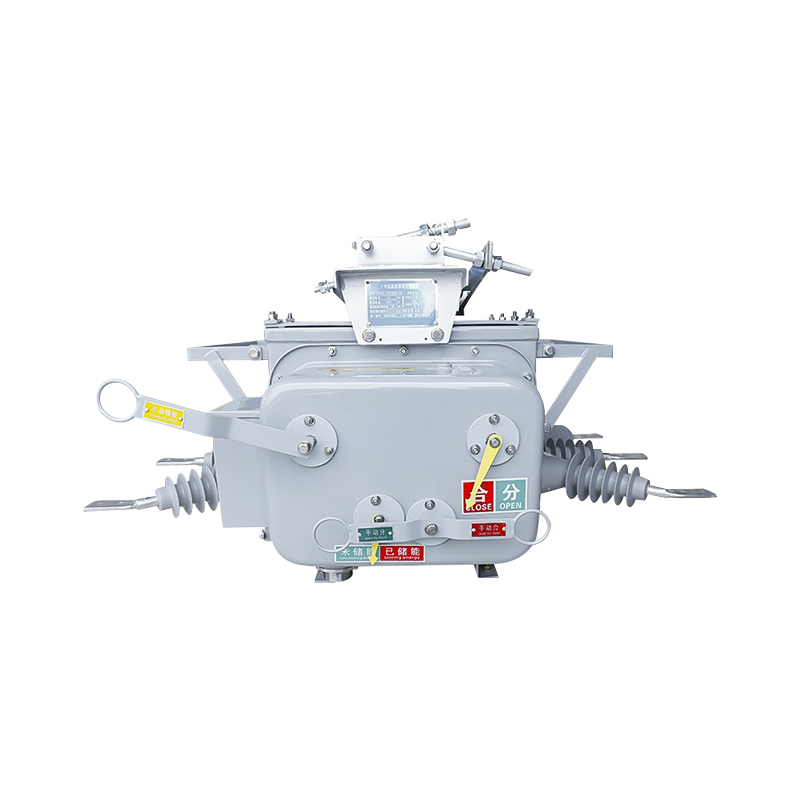

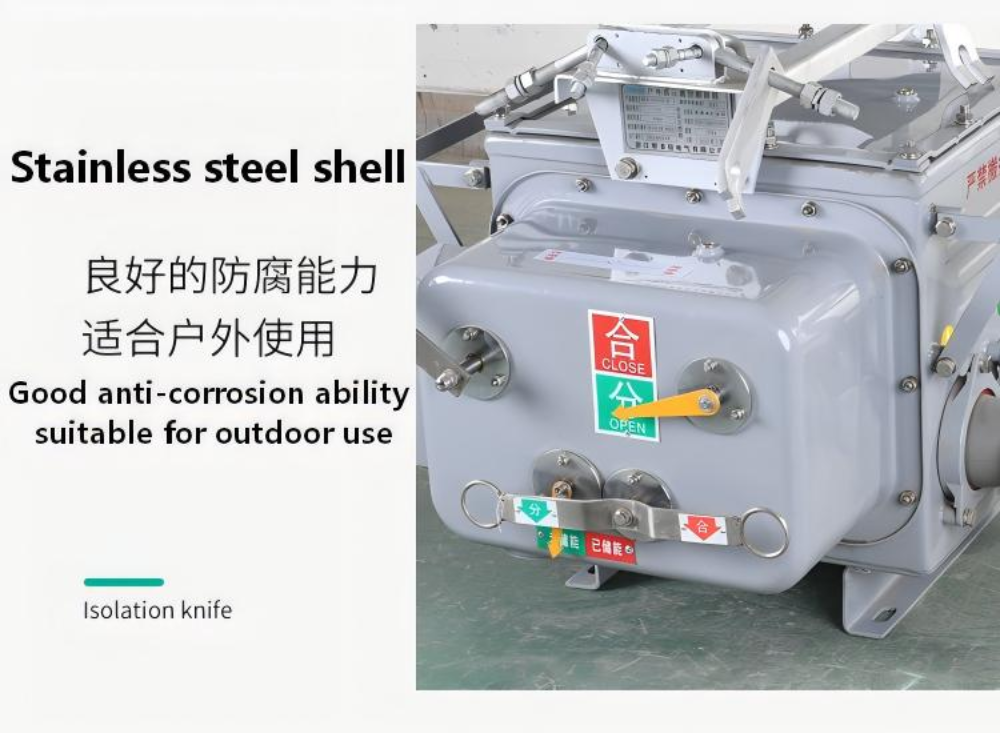

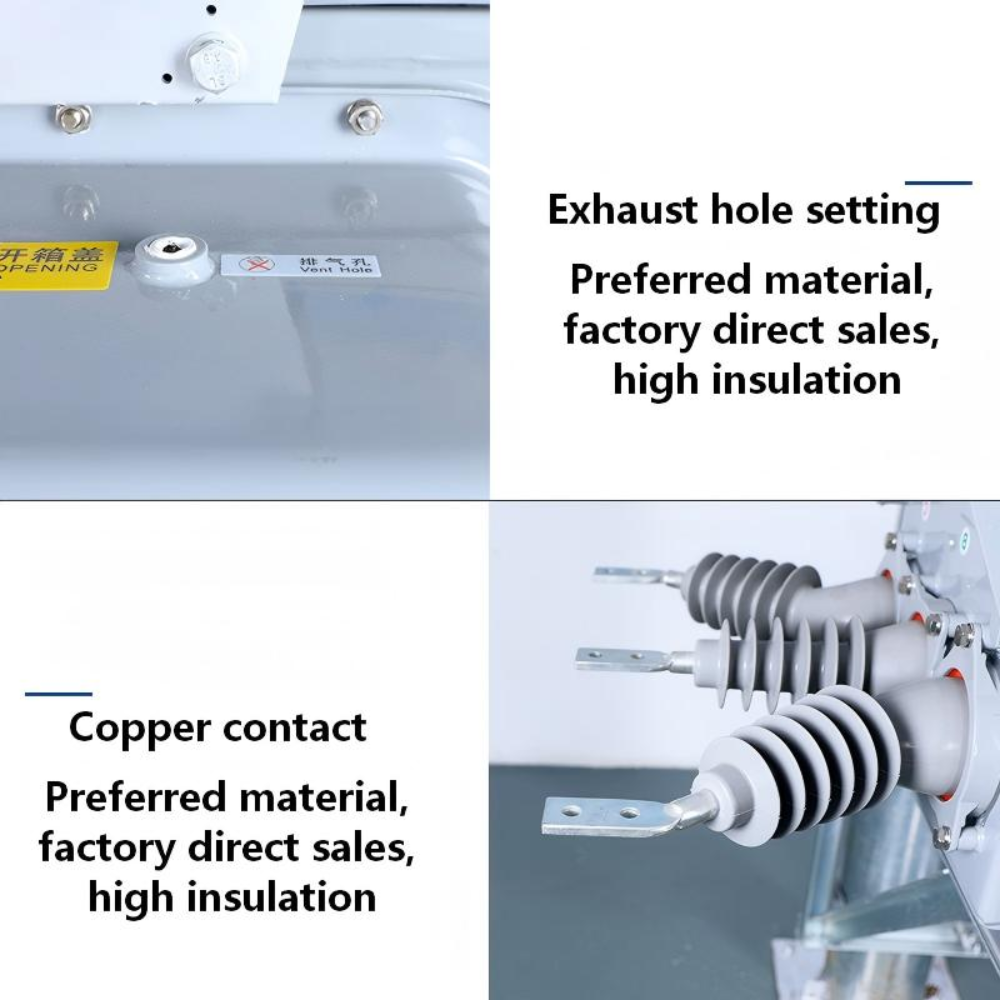

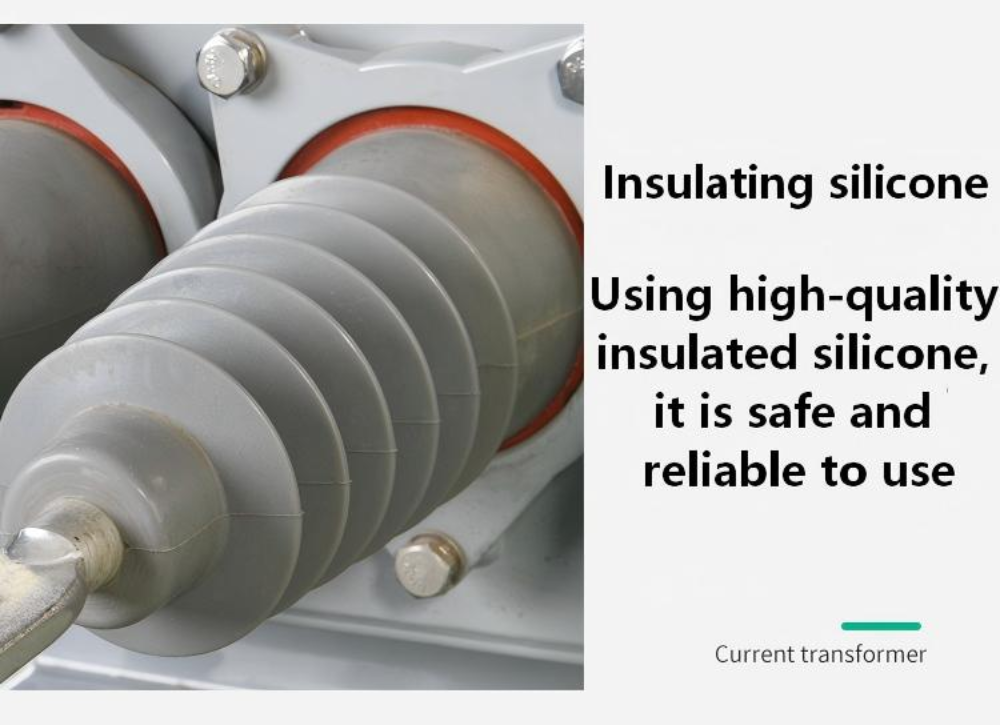

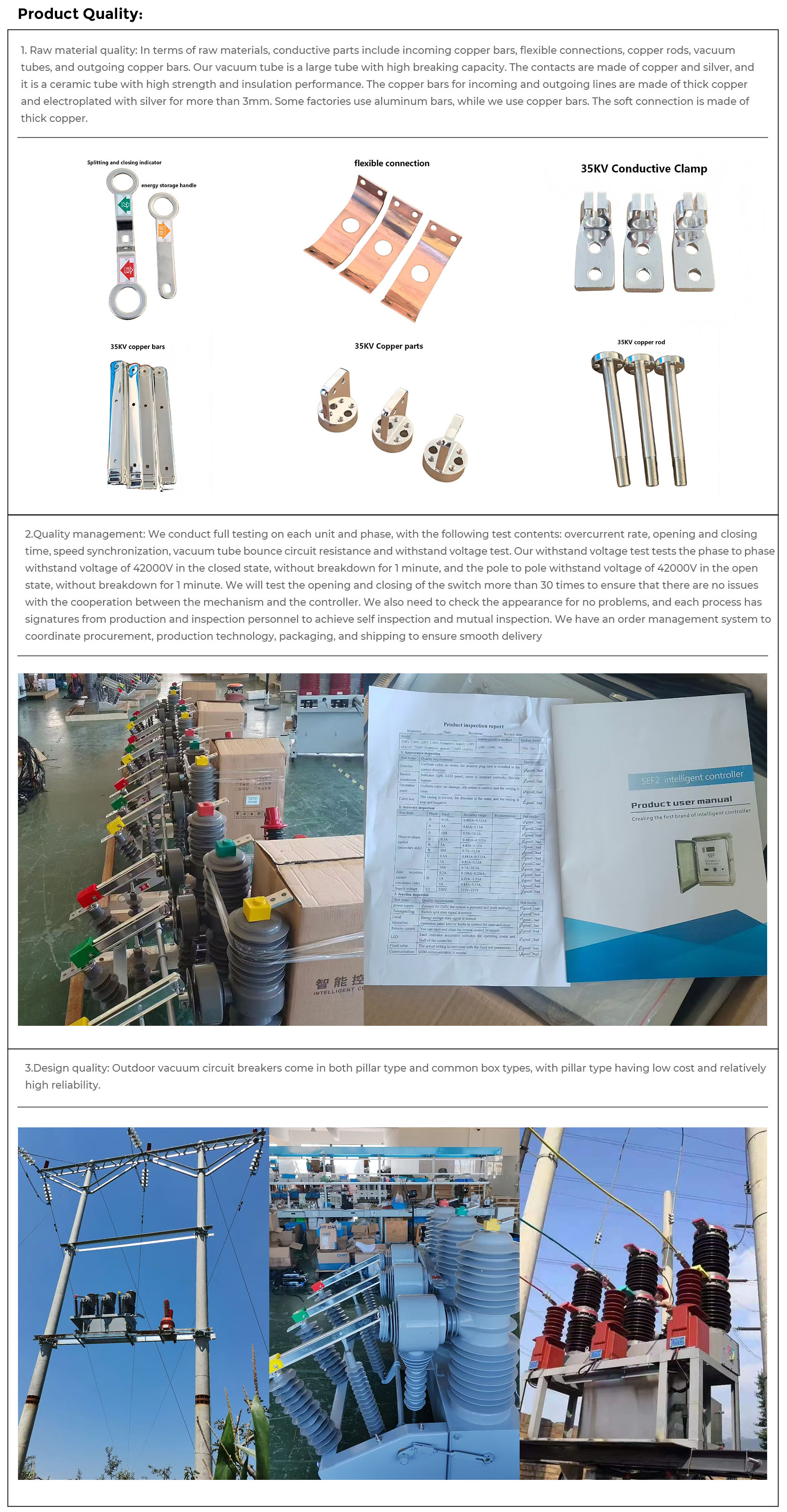

遮断器本体：機器の心臓部です。導電回路は、入出力導電極、導電クランプなどのコンポーネントを介して真空消弧室に正確に接続され、電流のオン/オフを実現します。絶縁・封止の面でも精緻な設計となっており、導体棒はエポキシ樹脂などを一体成型することで優れた外部絶縁性能を確保しています。同時に、シェルには成熟したシーリング技術と「O」リングなどのシーリングコンポーネントが採用されており、全体的に良好な気密性を確保しています。

操作機構：手動操作による緊急機能を保持しながら、電力の蓄電と開閉をサポートする総合的な機能を備えた機構です。投入スプリング、エネルギー貯蔵システム、リリース装置、開閉コイル、補助スイッチなどの複数のコンポーネントを統合し、サーキットブレーカーの正確な動作を駆動する「コントロールセンター」です。

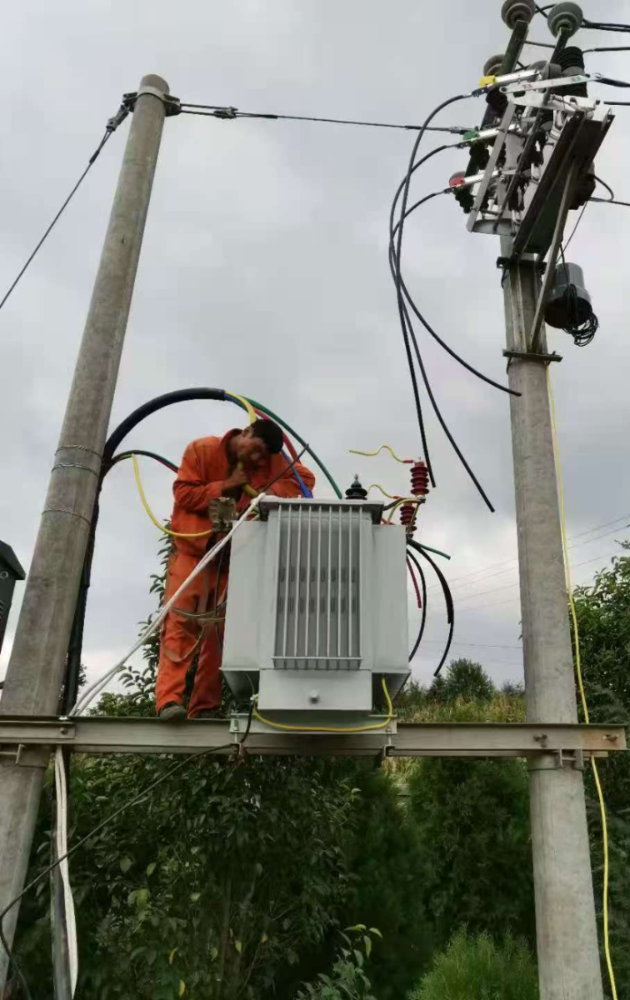

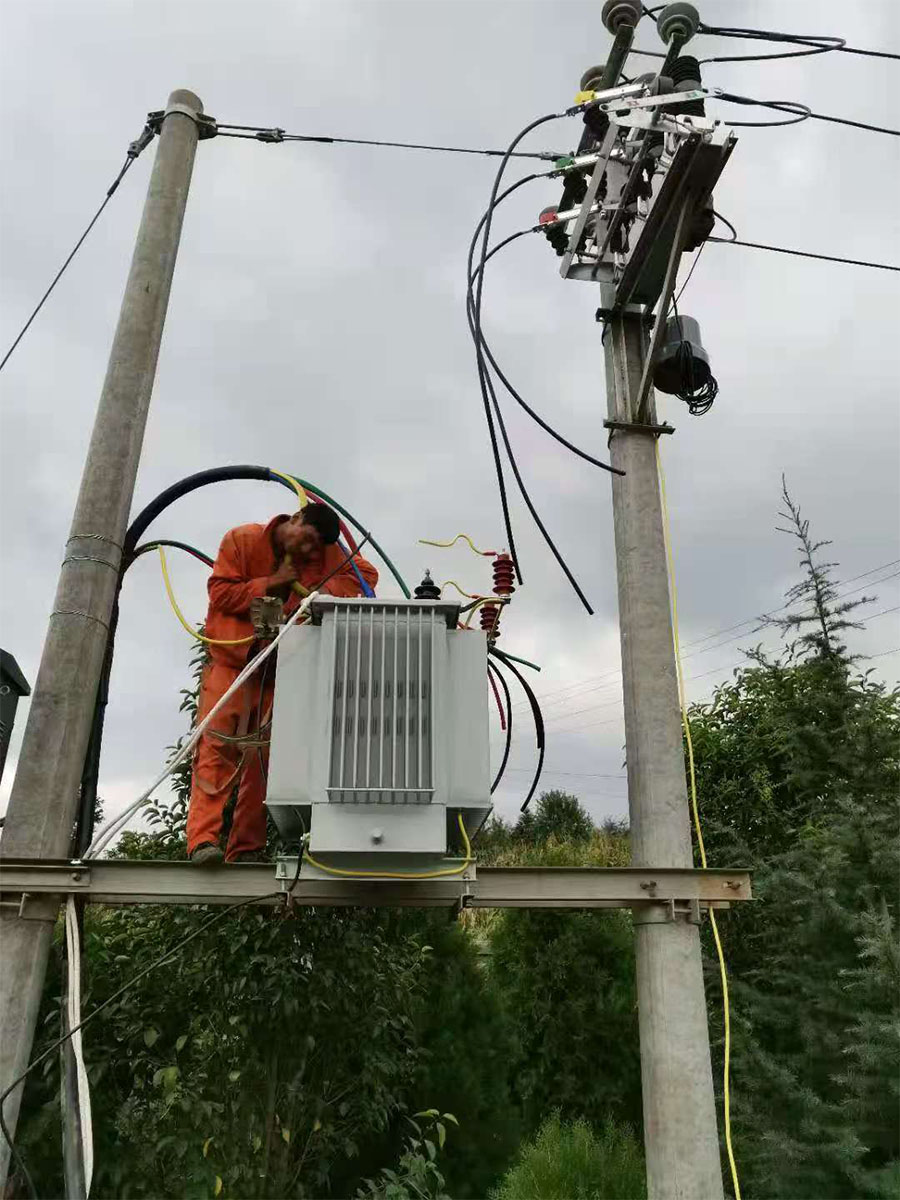

完全なセット構成: 境界真空遮断器のセット全体は単一のデバイスではなく、システムです。主に ZW20A-12 真空サーキットブレーカーで構成され、論理判断のために FDR-02 または CH-40 インテリジェントコントローラーと組み合わせられ、信号を提供するために変圧器 (JDZW-10) が追加され、完全なメンテナンスフリーのソリューションを形成します。

このデバイスの中心的な価値は、インテリジェントで自動化された障害処理機能にあり、主に次の 3 つの主要な機能を実現します。

相間短絡の自動分離: ユーザーの支線で相間短絡が発生した場合、上位の変電所の保護動作の前に即座にトリップしてロック状態を維持し、故障をユーザー側に厳密に限定し、主電力網や他のユーザーへの影響を防ぎます。

単相地絡の自動解除：需要家側で発生した単相地絡に対しても、率先して自動的に遮断し、故障を解除することも可能です。このプロセスは非常に高速であるため、上位の変電所や同じ回線上の他のユーザーにはほとんど感知されず、電源の信頼性とユーザー エクスペリエンスが大幅に向上します。

障害箇所を迅速に特定: アクションを実行した後、障害情報をアクティブに報告できます。保守担当者は、専用の機器 (ハンドヘルド コンピュータなど) を使用して現場でデータを迅速に読み取り、障害の原因と責任のあるユーザーを正確に特定できるため、トラブルシューティングと電源の復旧にかかる時間を大幅に短縮できます。
