卸売 磁気 AC コンタクタ 630A 220V – DIN レール モータ制御スイッチ

ホーム / 製品 / その他の製品 / コンタクタ / 磁気 AC コンタクタ 630A 220V – DIN レール モータ制御スイッチ

磁気 AC コンタクタ 630A 220V – DIN レール モータ制御スイッチ

説明:

MINGTUO LC1 シリーズ磁気 AC コンタクタは、さまざまな電気システムにわたって信頼性の高いスイッチングと正確な制御を提供します。高度な電磁設計と高品位の接点材料で構築されており、要求の厳しい産業環境において動作寿命の延長と一貫したパフォーマンスを保証します。 DINレール対応のコンパクトな構造により、制御盤内のスペースを節約しながら簡単に設置できます。

アプリケーション:

モーター制御システム

三相モータの起動・停止動作

モーター反転回路

ポンプとコンプレッサーモーターの管理

コンベヤおよび産業用工作機械の制御


HVAC システム

エアコンコンプレッサーの切り替え

暖房システムの電力調整

換気ファン制御

チラーシステムとエアハンドリングユニットの管理


産業オートメーション

生産ラインの配電

機械自動化の統合

プロセス制御システムの連携

ロボットおよび組立ラインの電力管理


配電ネットワーク

商業および産業用照明制御

変圧器の負荷調整

コンデンサバンク管理と力率補正

開閉装置とパネルの操作


特別な用途

クレーンおよびホイスト制御システム

エレベーターとエスカレーターの電力管理

溶接設備の操作

データセンターの配電

再生可能エネルギー システムの統合

お問い合わせ ダウンロード（1 ファイル） フェイスブック
前へ：MT3TFシリーズ ACコンタクタ次へ：CJX8 ACコンタクタ
  • 動作原理
  • 品質説明
  • 製品の特徴
  • 設置と試運転
  • 梱包と配送
  • プロジェクト事例
  • 製品選定ガイド
  • AC Contactor.mp4

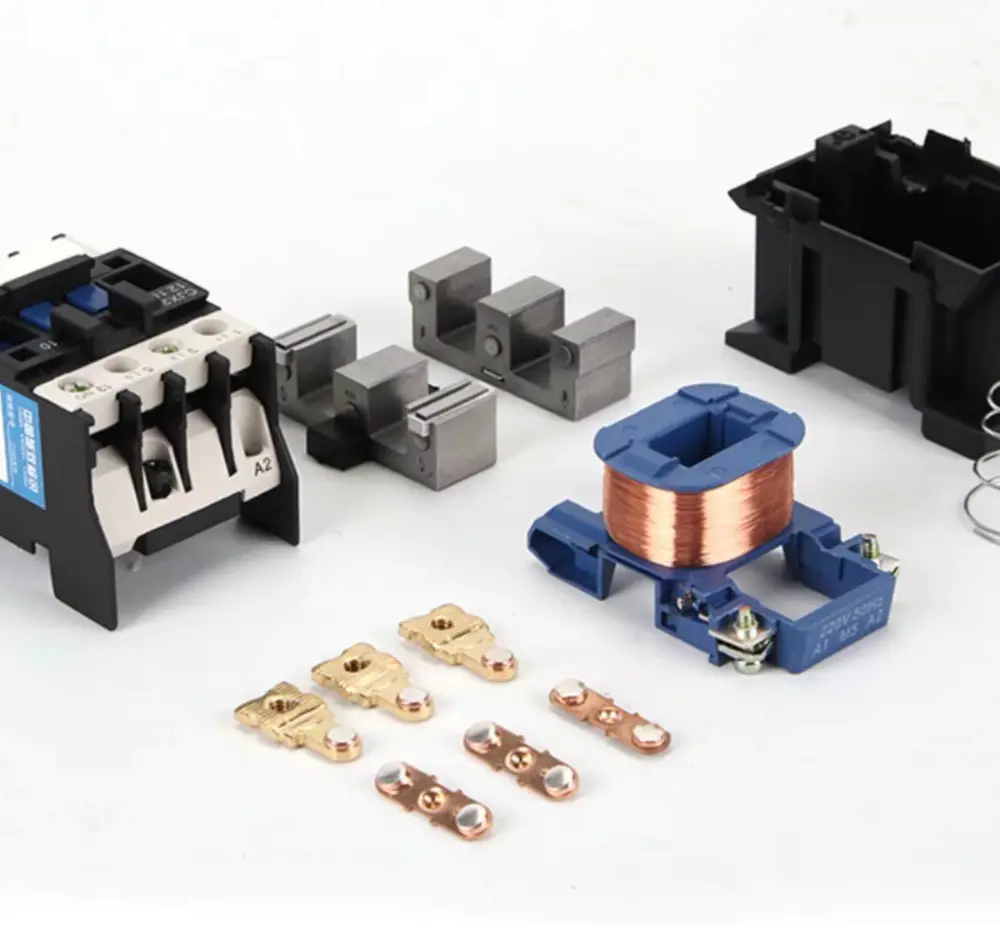

AC コンタクタの電源がオンになると、内部コイルが磁界を生成し、可動鉄心と固定鉄心が互いに吸引され、接触システムが駆動されて固定接点に接触し、回路が導通します。コイルの通電がなくなると吸引力がなくなり、リセットバネにより可動鉄心が押し上げられ、接点が離れ回路が破壊されます。

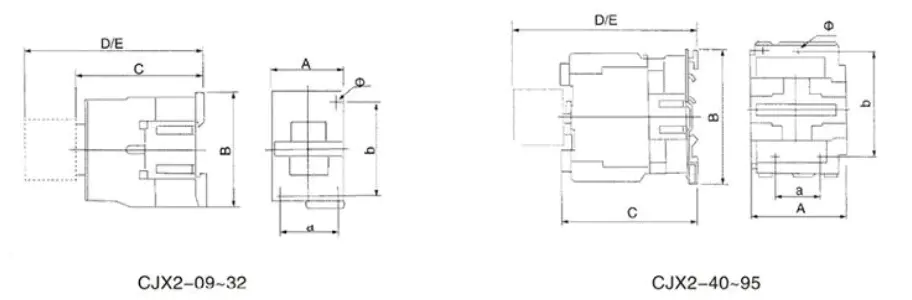

D09~95コンタクタに使用
モデル A B C D E a b Ф
D09~12 47 76 82 11 133 34/35 50/60 4.5
D18 47 76 87 118 138 34/35 50/60 4.5
D25 57 86 95 126 146 40 48 4.5
D32 57 86 100 131 151 40 48 4.5
D40~65 77 129 116 145 165 40 100/110 6.5
D80~95 87 129 127 175 195 40 100/110 6.5

モデルタイプ 9 12 18 25 32 40 50 65 80 95
定格使用電流(A) AC3 9 12 18 25 32 40 50 65 80 95
AC4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
三相モーター
AC－3レベル(kw) 		220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/400V 4 5.5 7.5 11 15 18.5 22 30 37 45
415V 4 5.5 9 11 15 22 25 37 - -
500V 5.5 7.5 10 15 18.5 22 30 37 - -
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 45
定格加熱電流Ith(A) 20 20 30 32 40 50 60 80 125 125
電気的寿命(10000サイクル) AC3 100 100 100 100 80 80 60 60 60 60
AC4 20 20 20 20 20 15 15 15 10 10
機械的寿命(10000サイクル) 1000 1000 1000 1000 800 800 800 800 600 600
接点型式 3Pいいえ 3P NC NO

モデル 定格電流(A) 主な連絡先 補助接点 単相負荷電力(kW) 三相負荷電力(kW)
CJX2-0910 9A 3NO 1いいえ 1.8KW 3.5KW
CJX2-0901 9A 3NO 1NC 1.8KW 3.5KW
CJX2-1210 12A 3NO 1いいえ 2.5KW 5KW
CJX2-1201 12A 3NO 1NC 2.5KW 5KW
CJX2-1810 18A 3NO 1いいえ 3.5KW 7.5KW
CJX2-1801 18A 3NO 1NC 3.5KW 7.5KW
CJX2-2510 25A 3NO 1いいえ 5KW 8.5KW
CJX2-2501 25A 3NO 1NC 5KW 8.5KW
CJX2-3210 32A 3NO 1いいえ 6KW 12KW
CJX2-3201 32A 3NO 1NC 6KW 12KW
CJX2-4011 40A 3NO 1いいえ 1NC 8KW 18.5KW
CJX2-5011 50A 3NO 1いいえ 1NC 10KW 24KW
CJX2-6511 65A 3NO 1いいえ 1NC 12.5KW 28KW
CJX2-8011 80A 3NO 1いいえ 1NC 15.5KW 37KW
CJX2-9511 95A 3NO 1いいえ 1NC 18.5KW 44KW
