アメリカンタイプ パッドマウント変圧器 / ZGS複合変圧器

製品概要

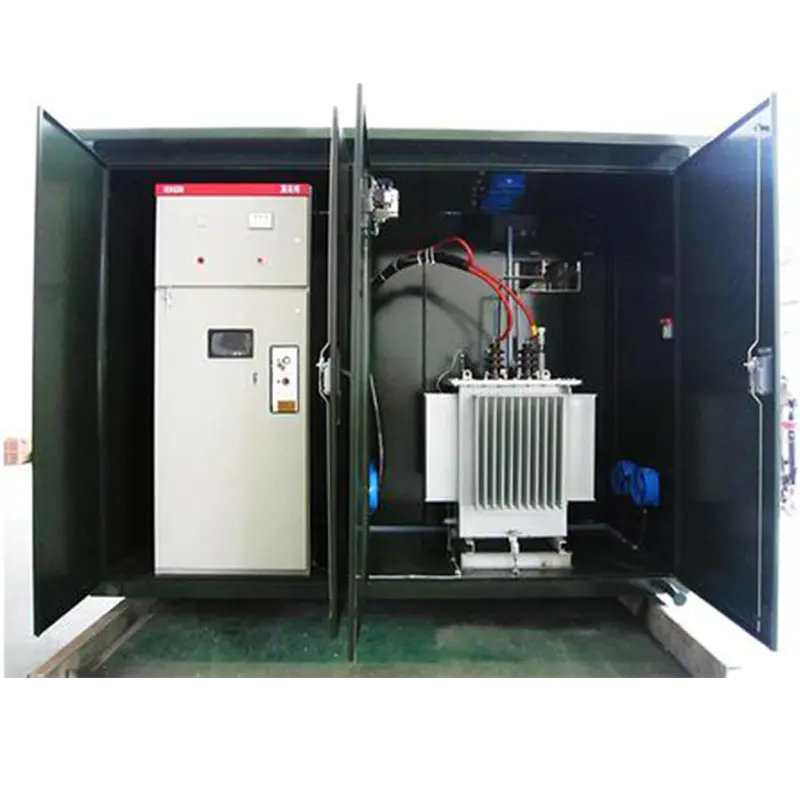

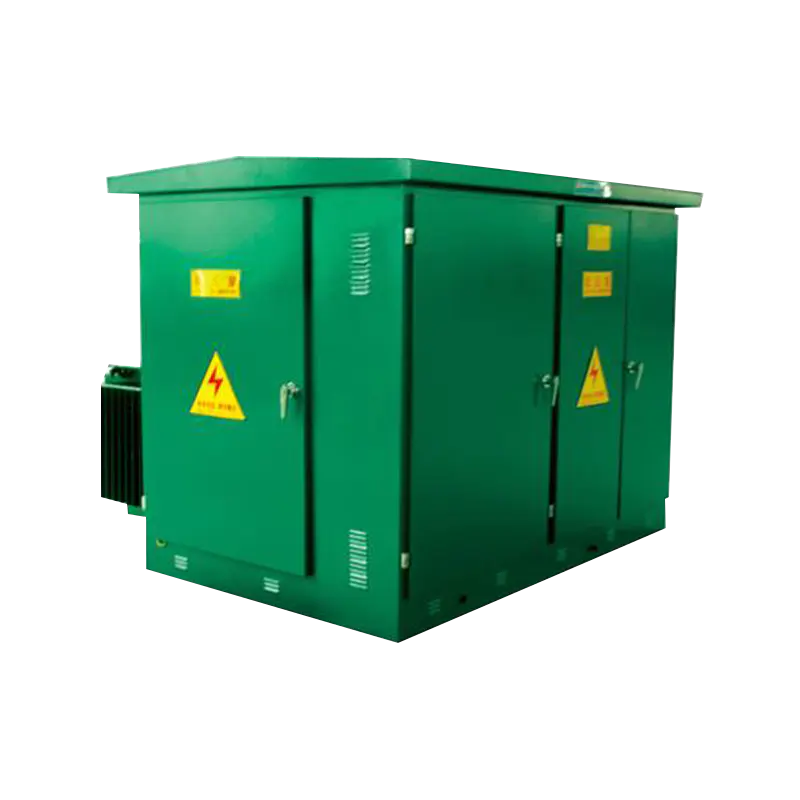

ZGS American Type パッドマウント変圧器 (複合変圧器) は、統合された屋外プレハブ配電機器です。高圧ロードスイッチ、二重感度ヒューズ、油入変圧器、低圧出力キャビネットを1つのコンパクトな筐体に統合し、完全密閉・完全絶縁油入設計を採用しています。リングネットワークとターミナル電源供給モードの両方をサポートしており、都市送電網改修、住宅コミュニティ、商業複合施設、太陽光発電所、工業団地、仮設建設電源プロジェクトに広く適用されています。

製品の主な利点

1. 超小型一体構造

すべての高電圧保護コンポーネントと変圧器本体は密閉されたオイルタンクを共有しており、全体の体積は同じ容量のヨーロッパ型ボックス変電所のわずか1/3〜1/5であり、土地占有と土木建設コストを大幅に削減します。一体化されたワンボックス構造により、輸送と現場での設置が簡単になります。

2. 完全絶縁＆高い安全性能

高圧受電線用に完全絶縁エルボケーブルコネクタを採用。ケーブルフィッティングの外面は帯電しておらず、安全に操作できるよう触れられます。デュアル ヒューズ保護 (温度と電流のデュアル感度プラグイン ヒューズ、電流制限バックアップ ヒューズ) により、包括的な過電流と過負荷保護を提供し、機器の焼損リスクを回避します。 3点接地設計により充電部の露出をなくし、感電事故を防止します。

3. 低メンテナンス&長寿命

完全に密閉されたオイルタンク構造により、絶縁油が空気から隔離され、油の劣化を効果的に遅らせます。変圧器は長期にわたるメンテナンスフリーの動作をサポートします。ヒューズとケーブル端子のプラグイン構造を標準化することで、複雑な分解を行わずに故障部品を迅速に交換できます。屋外用防食コーティングを施した冷間圧延鋼製エンクロージャは、雨、埃、高湿度の屋外環境に適応します。

4. 柔軟な電源互換性

リングメインネットワークとターミナル単一電源の2つの配線方式に対応し、シームレスな電源切替を実現し、電源の信頼性を向上します。低圧コンパートメントには、MCCB、多機能メーター、ATS、無効電力補償モジュール用の豊富な設置スペースが確保されており、ユーザーの負荷要件に応じてカスタマイズ可能です。

5. 優れたトランス性能

内蔵油入変圧器はステップラップ珪素鋼板コアを採用しており、無負荷損失が低く、動作音が小さく、短絡・過負荷に強い特性を持っています。耐用年数を短縮することなく長時間の過負荷動作が可能で、継続的な高負荷の産業シナリオでも安定しています。

アプリケーションシナリオ

都市の電力網の改修、住宅街、学校、病院、商業ショッピングモール。

分散型太陽光発電所、風力発電所、配電をサポートするエネルギー貯蔵。

工業工場のワークショップ、鉱山企業、公園の電力供給。

高速道路、トンネル、鉄道交通、地方自治体のプロジェクト向けの仮設用電源。

地方の配電網と街路照明の集中電源。
