ヨーロッパ型プレハブ変電所/ZGS複合変圧器

製品概要

ZGS12アメリカンタイプパッドマウント変圧器は、Mingtuo Electricが独自に開発した統合屋外プレハブ配電機器です。高電圧ロードスイッチ、二重感度プラグインヒューズ、油入変圧器、低圧出力キャビネットを1つの共有密閉油タンクに統合し、完全密閉・完全絶縁油入設計を採用しています。

リングネットワークとターミナル単一電源モードの両方をサポートしており、都市送電網改修、住宅コミュニティ、商業広場、分散型太陽光発電所、工業団地、仮設建設電源プロジェクトに広く適用されています。

製品の主な利点

超小型一体型一槽構造

すべての高電圧保護コンポーネントと変圧器本体は 1 つの密閉オイル タンクを共有します。全体の体積は、同じ容量のヨーロッパのボックス変電所のわずか 1/3 ～ 1/5 であり、土地占有と土木建設コストが大幅に削減されます。統合されたシングルボックス設計により、海と陸の輸送と現場での基礎の配置が簡素化されます。

完全絶縁＆タッチセーフの高い安全性

高電圧受電ラインには完全に絶縁されたエルボケーブルコネクタが採用されています。ケーブルフィッティングの外面は帯電せず、安全に操作できるよう触れても大丈夫です。デュアル感度プラグインヒューズ電流制限バックアップヒューズにより、二重の過電流および過負荷保護を実現し、機器の焼損を回避します。 3点接地設計により充電部の露出をなくし、感電事故を防止します。

低メンテナンス&長寿命

完全に密閉されたオイル タンクは絶縁油を空気から隔離し、オイルの劣化を遅らせ、長期にわたるメンテナンスフリーの稼働を実現します。標準のプラグインヒューズとケーブル端子により、複雑な分解を行わずに損傷したコンポーネントを迅速に交換できます。屋外静電塗装を施した冷間圧延鋼製エンクロージャは、雨、埃、高湿度の屋外環境に適応します。

柔軟にカスタマイズされた低電圧コンパートメント

リングメインネットワーク＆ターミナル単一電源配線方式に対応し、シームレスな電源切替を実現し、電源信頼性を向上します。低電圧コンパートメントには、MCCB、多機能電力計、ATS 自動転送スイッチ、および無効電力補償モジュール用の豊富な取り付けレールが確保されており、ユーザーの負荷要件に応じて完全にカスタマイズできます。

低損失トランスコア

内蔵油入変圧器はステップラップ珪素鋼板コアを採用しており、無負荷損失が低く、運転騒音が低く、短絡・過負荷に強い特性を持っています。耐用年数を短縮することなく長時間の過負荷動作が可能で、継続的な高負荷の産業シナリオでも安定しています。

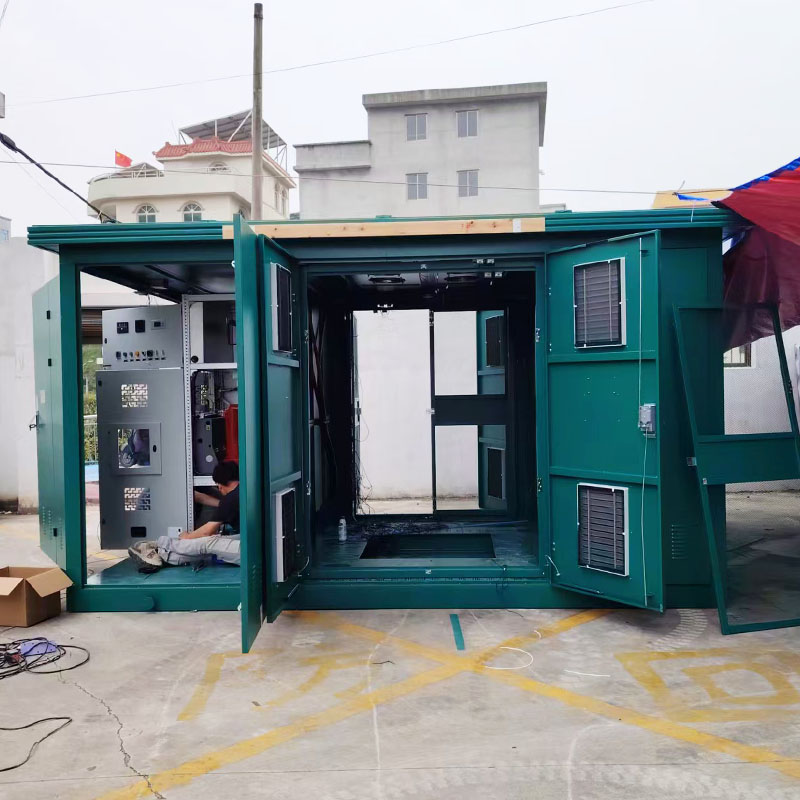

内部構造
高圧コンパートメント（左側） ロードスイッチ、二感度プラグインヒューズ、エルボケーブルコネクタ、油入避雷器を装備。すべての高電圧通電コンポーネントは変圧器絶縁油に浸漬され、完全に密閉および絶縁されています。ヒューズの交換と定期検査のために予約された操作ウィンドウ。

変圧器主タンク（中鉄心部） 三相油入変圧器の鉄心と巻線、高圧部品との油タンクを共用。効率的な放熱を実現する三面露出ラジエーター構造。オイルレベルインジケーター、圧力リリーフバルブ、オイルドレンバルブを装備しており、監視とメンテナンスが容易です。

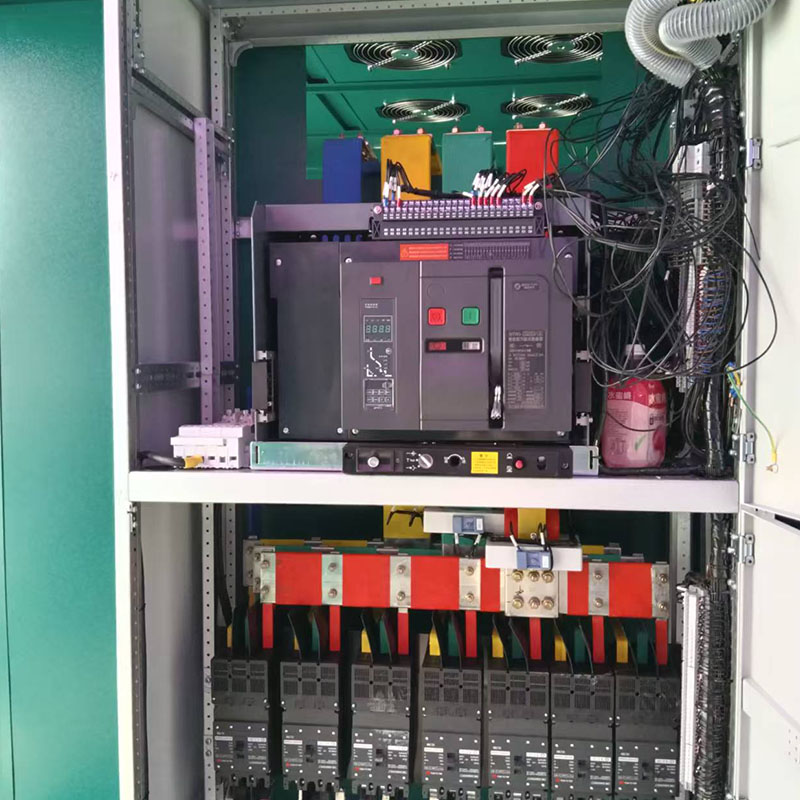

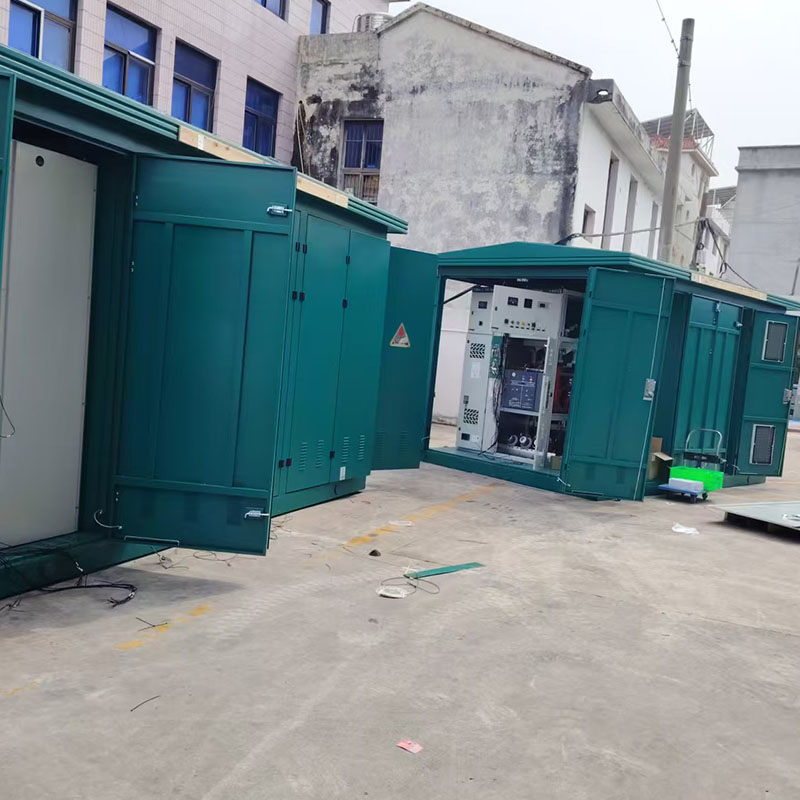

低圧引出室（右側） 変圧器タンクから分離された独立した鋼製隔壁。モールドケースサーキットブレーカー、多機能電力計、端子台、無効電力補償装置用の予約済み取り付けレール。 RS485 通信は、インテリジェント電力監視システムのドッキング用に予約されています。

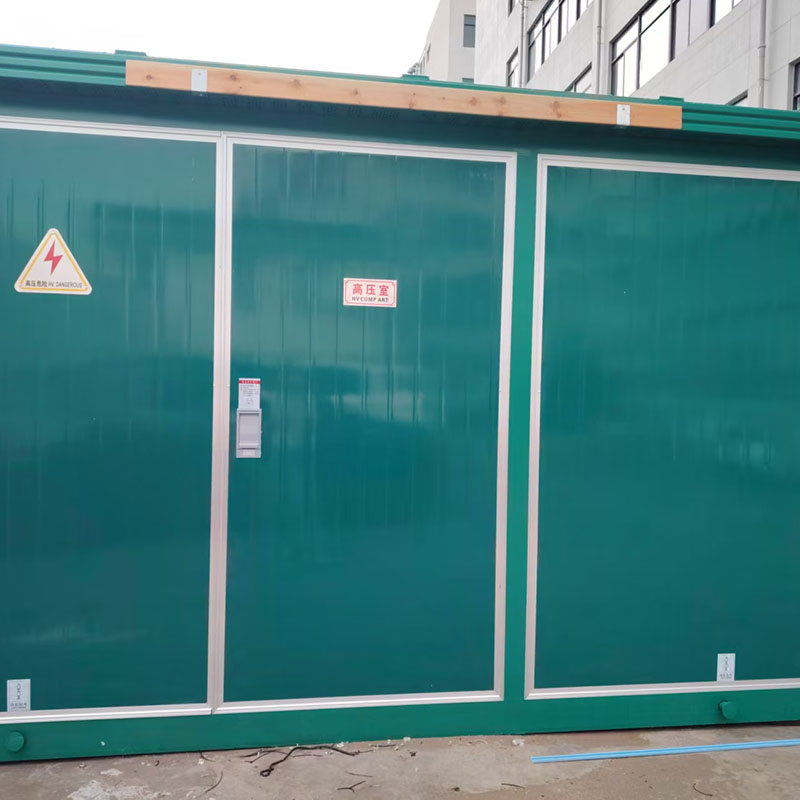

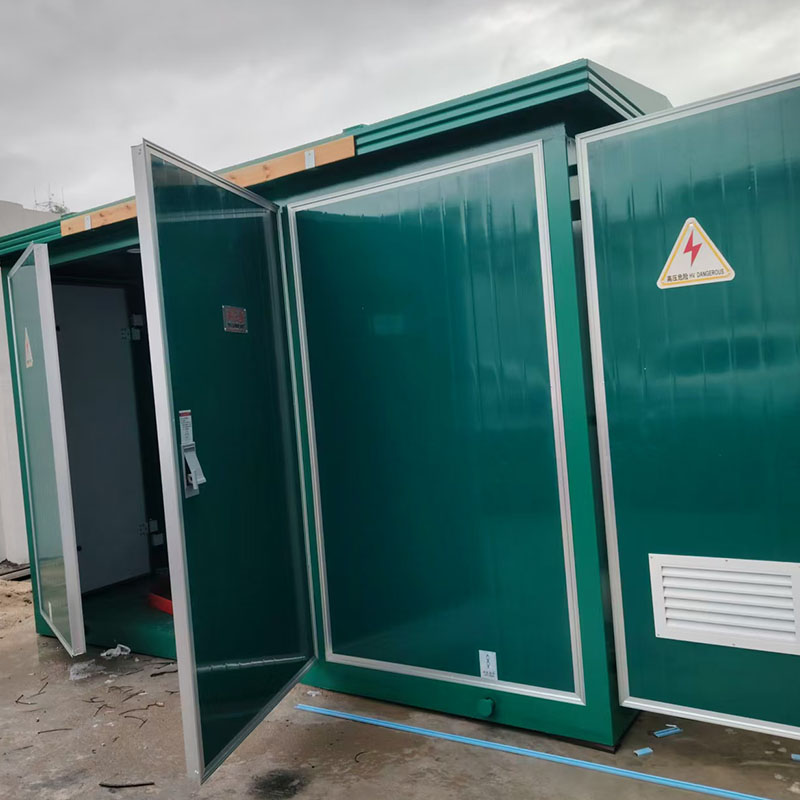

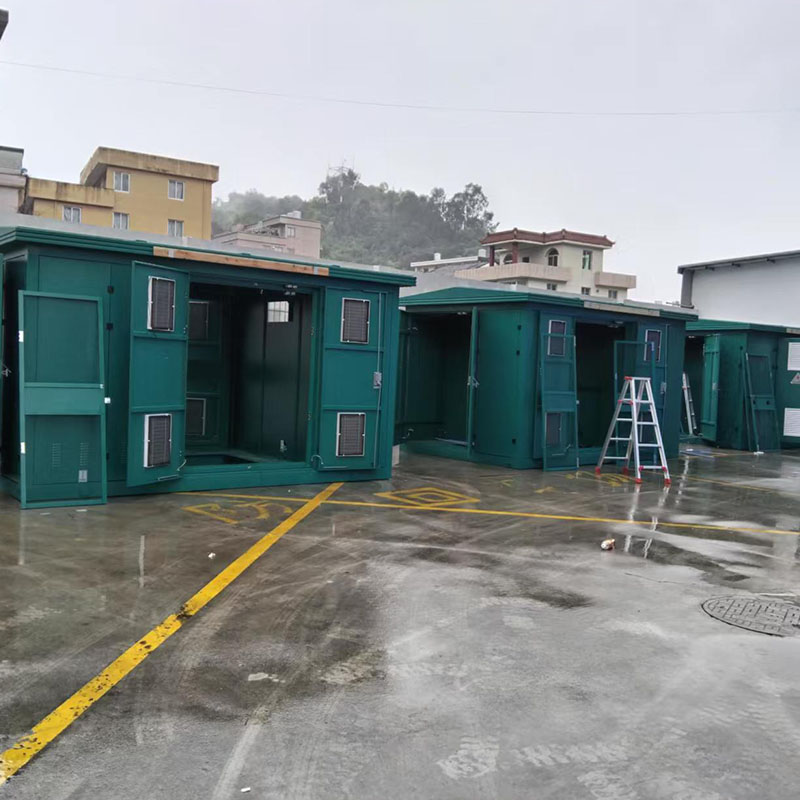

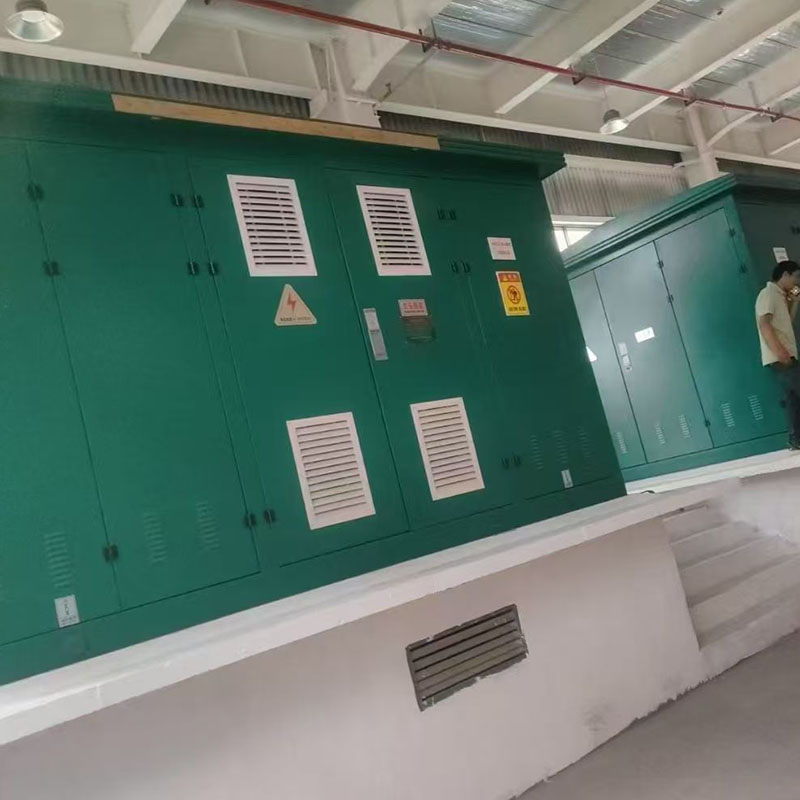

外部エンクロージャ 雨水排水用の傾斜した上部を備えた一体型冷間圧延鋼板キャビネット。屋外用防錆静電スプレー、各コンパートメントの分類されたメンテナンスのための複数のロック可能なキャビネットドア。

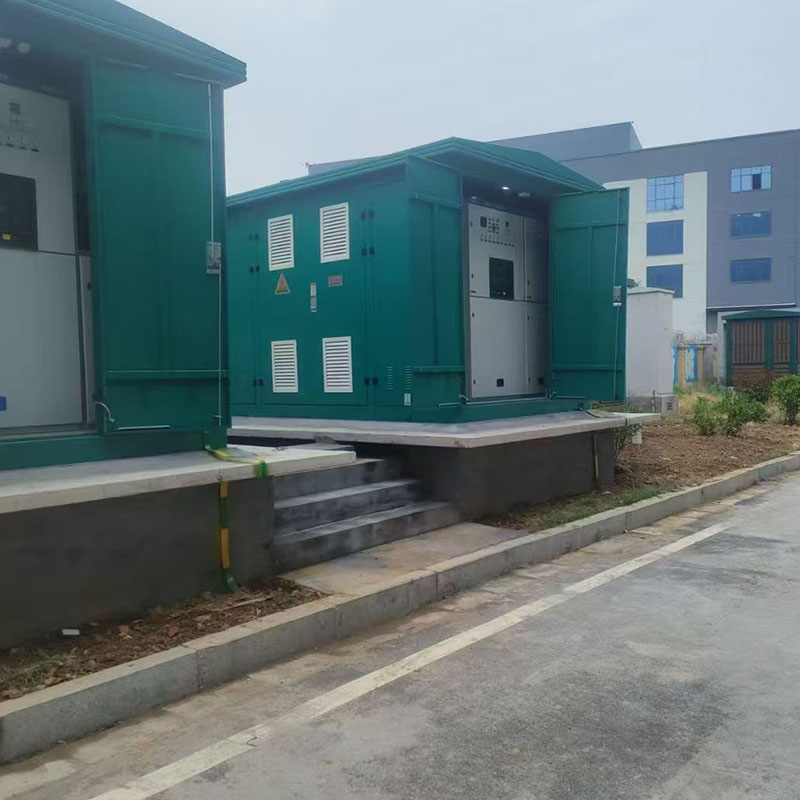

アプリケーションシナリオ

都市の電力網の改修、住宅街、学校、病院、商業ショッピングモール。分散型太陽光発電所、風力発電所、配電をサポートするエネルギー貯蔵。工業工場のワークショップ、鉱山企業、公園の電力供給。高速道路、トンネル、鉄道交通、地方自治体のプロジェクト向けの仮設用電源。地方の配電網と街路照明の集中電源。

機械的パラメータ表
