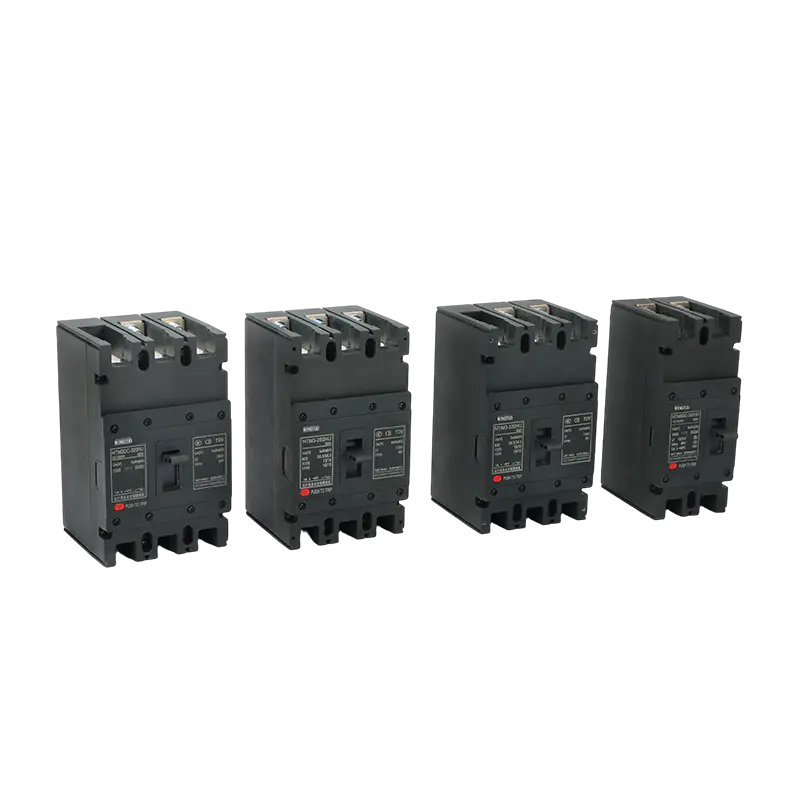

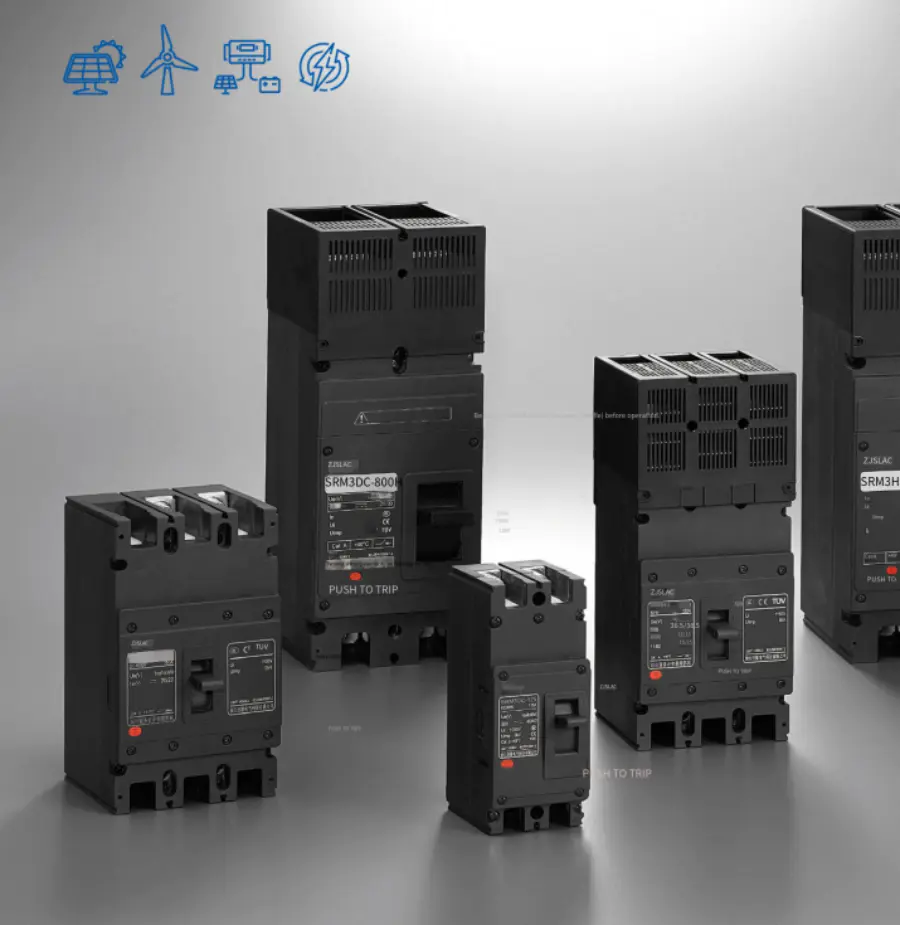

このサーキットブレーカーは、「故障検出→急速トリップ→アークの磁気消弧」というワークフローを通じて、太陽光発電の直流側に信頼性の高い過負荷、短絡、アーク故障保護を提供するとともに、システムの安全で安定した動作を確保するための安全な絶縁と状態監視をサポートします。
厳格な国際安全基準に準拠した当社のブレーカーは、システムの 25 年の耐用年数全体にわたって揺るぎないパフォーマンスを保証するために厳格なテストを受けています。
| 1. 優れたDC性能 | 1000 ～ 1500V DC で最大 25kA の高い遮断容量 超高速 0.5ms の障害検出と中断 DC アークを確実に抑制して機器と人員を保護 |
| 2. 優れた耐久性 | IP65 定格の耐紫外線ハウジング 塩水噴霧耐食性、1000時間のテスト済み 最低 20,000 機械的動作サイクル 極端な環境条件でも確実に動作 |
| 3. インテリジェントな機能 | 統合された障害監視およびリモート操作機能 リアルタイムのシステム監視のための明確なステータスインジケーター 保護を強化する温度補償テクノロジー |
| 4. 認定された品質保証 | テュフ ラインランド認定、UL 489B 準拠 IEC 60947-2規格準拠 一貫したパフォーマンスを実現するために出荷前に 100% 工場でテスト済み |
| 5. 簡単な設置とメンテナンス | 従来の直流ブレーカーより35%コンパクト化 工具不要のアクセサリ取り付けと前面接続端子 DINレールまたはパネル取り付けに多用途に使用可能 |
| 6. コスト効率 | 標準ソリューションよりも長い耐用年数 メンテナンス要件の軽減 工場直販価格で 3 年間の保証とグローバル サポートが提供されます |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
輸送の安全性を確保するため、当社の電気製品は強化木箱に入れて輸出されます。木箱には熱処理が施されており、ISPM-15マークが付いているため、迅速な通関が可能です。盛り上がったベースのデザインはフォークリフトの操作を容易にし、内部の衝撃吸収固定により製品は無傷で到着します。すべての外装箱には明確なラベルが付けられ、国際物流基準に準拠しています。
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB

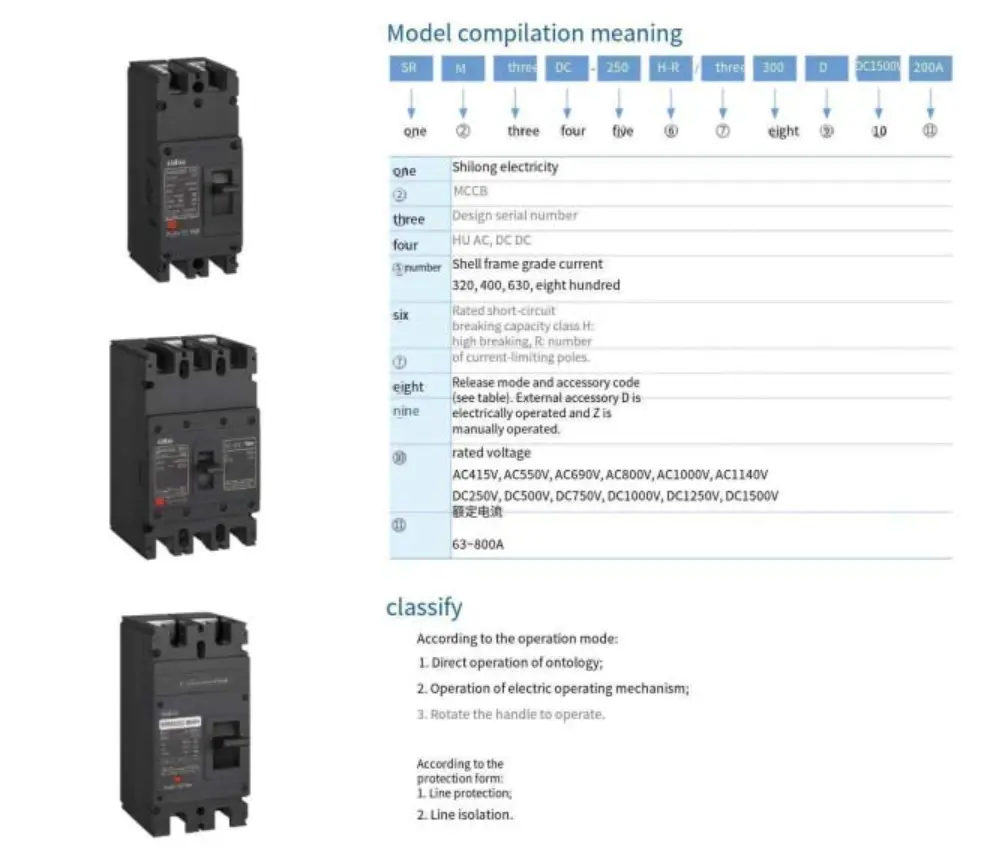

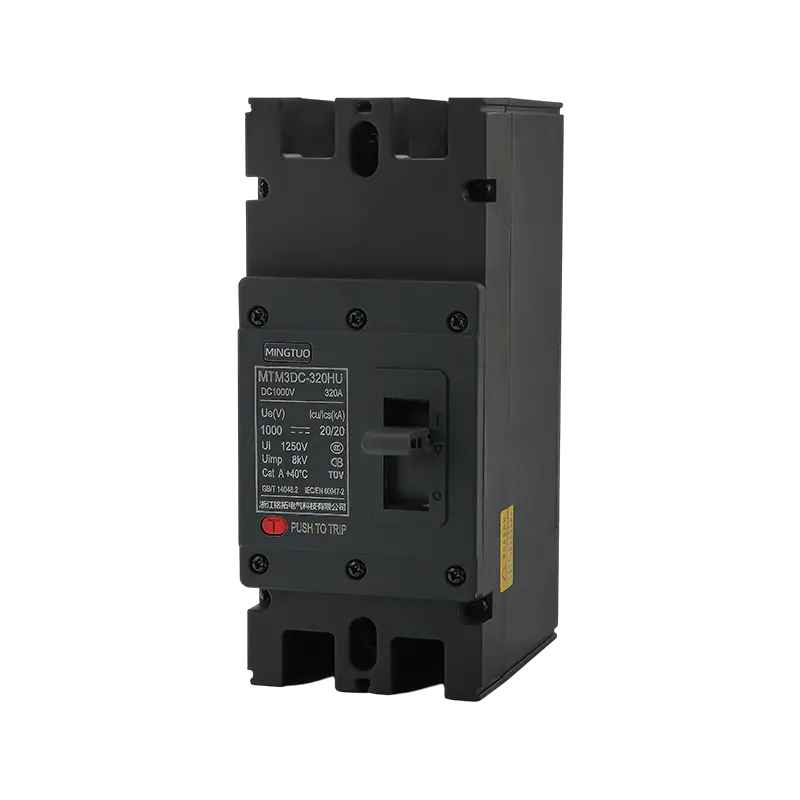

| 外装 |  |  | |||||

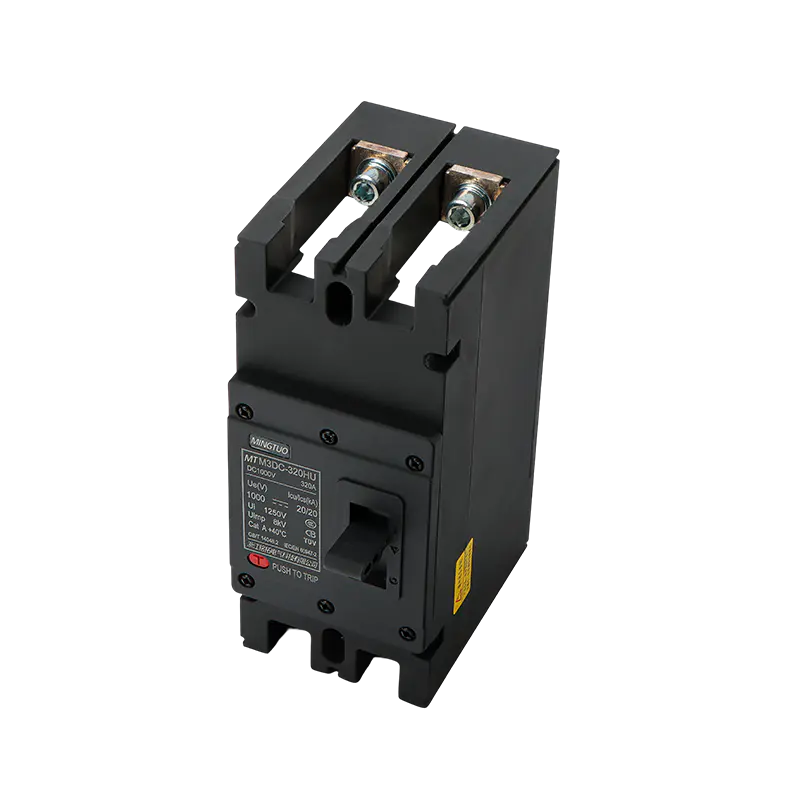

| シェルフレーム | 型式 SRM3DC-320 | SRM3DC-400 | |||||
| 極数 | 2 | 3つ | 2 | 3つ | |||
| 定格使用電圧Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| 定格絶縁電圧Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| 定格衝撃耐電圧 Uimp(kV) | 8 | 12 | 12 | ||||
| 定格電流In(A) | 63、80、100、125、140、160、180、200、225、250、280、315、320 | 225、250、315、350、400 | |||||
| 定格限界短絡遮断容量 Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2極リング) 20[3ポールストリング) |
| 1つ | 1つ | / | 70 | 40 | 20 | 20[2－ポールストリング) 25(3極ストリング) | |
| Ics(kA) 動作短絡遮断容量の接続モード | Ics=100%Icu | ||||||
| 上下、上下（2P、320/3P） 出たり入ったり（3P） | |||||||
| 利用カテゴリー | A | ||||||
| アイソレーション機能はありますか？ | いる
| ||||||
| 使用周囲温度 | -35℃～70℃ | ||||||
| 機械的寿命（回） | 20000 | 1万 | |||||
| 電気的寿命（回） | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| 基準を満たす | IEC/EN 60947-2、GB/T 14048.2 | ||||||

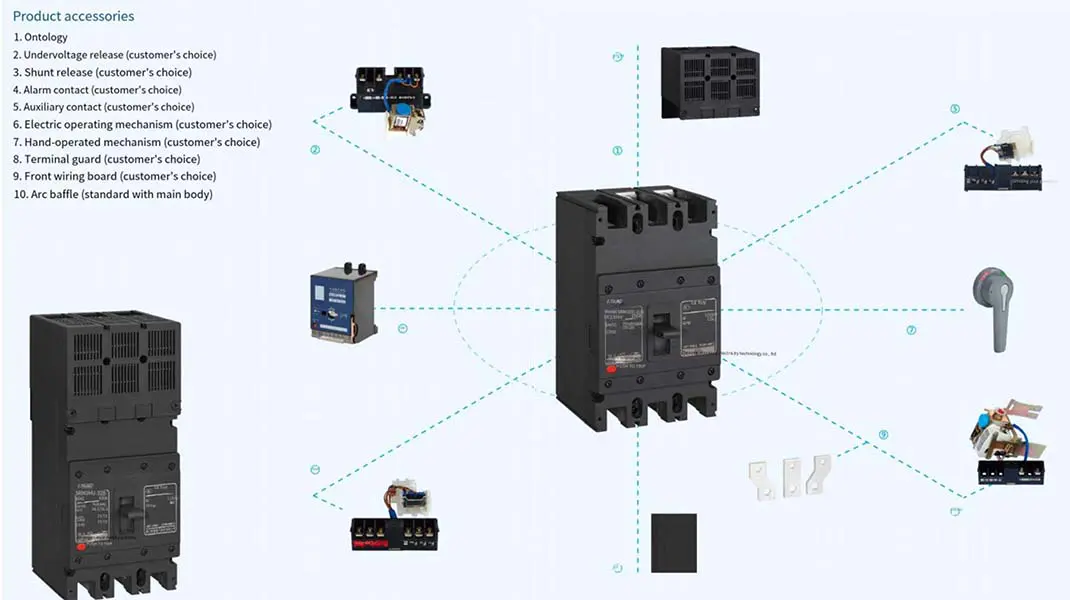

| アタッチメント | 個別励磁、補助、警報、手動操作、電気操作 | ||||||
| 認証 | CCC、CE、TUV | ||||||
| 寸法(長さ×幅×高さ)(mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | |||||
| 備考 | 320シェルフレームはH:高遮断、R:限流型に分かれています。 | ||||||
| 外装 |  |  | ||||||

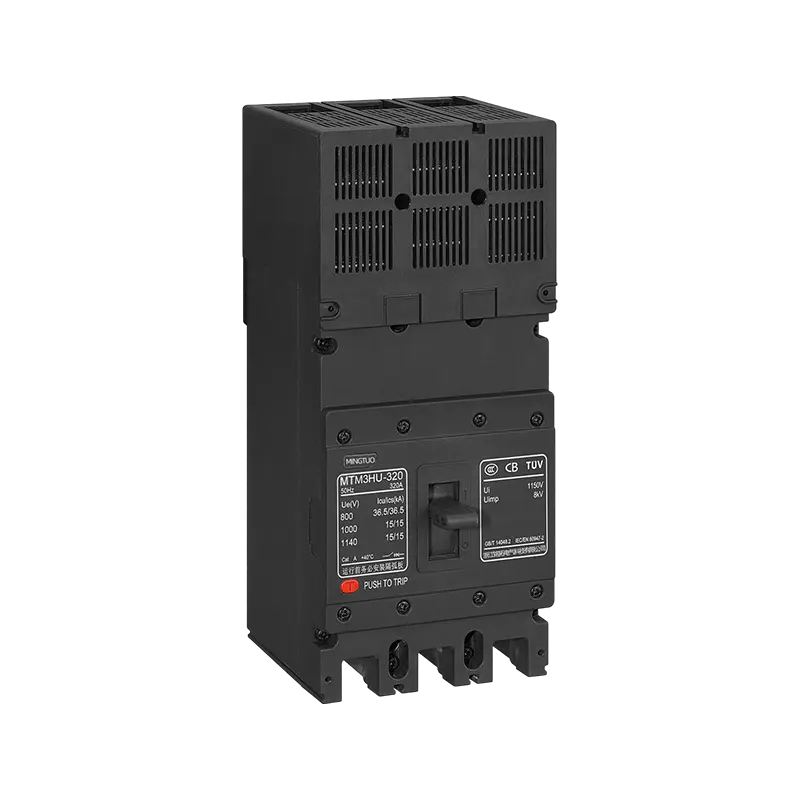

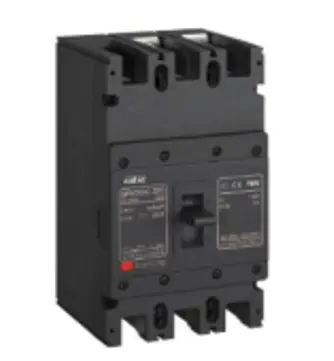

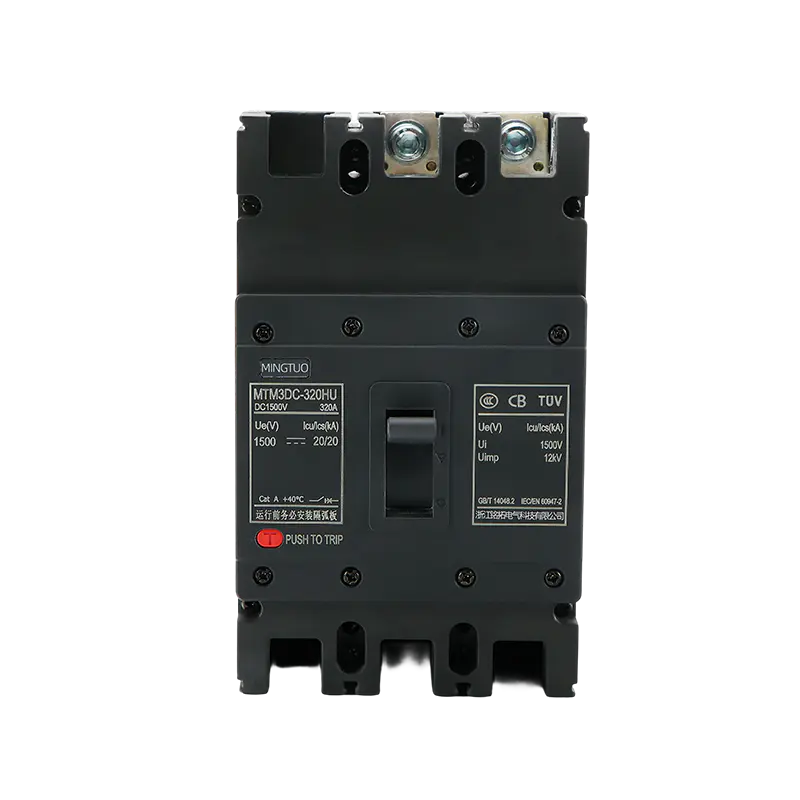

| シェルフレーム | SRM3HU-320 | SRM3HU-400 | ||||||
| 極数 | 3つ | 3つ | ||||||
| 定格使用電圧Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| 定格絶縁電圧Ui(V) | AC1150 | |||||||
| 定格衝撃耐電圧 Uimp(kV) | 8 | 12 | ||||||
| 定格電流In(A) | 63、80、100、125、140、160、180、200、225、250、280、315、320 | 250、280、315、320、350、400 | ||||||
| 定格限界短絡遮断容量 Icu(kA) | 8y-five | 50 | 36.5 | 10 | 8y-five | 50 | 36.5 | 10 |
| 1つ | ! | 1つ | 1つ | 100 | 60 | 50 | 15 | |
| Ics(kA) 動作短絡遮断容量の接続モード | Ics=100%Icu | |||||||
| 利用カテゴリー | A | |||||||
| アイソレーション機能はありますか？ | いる | |||||||
| 使用周囲温度 | -35℃～70℃ | |||||||
| 機械的寿命（回） | 20000 | 1万 | ||||||
| 電気的寿命（回） | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| 基準を満たす | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| アタッチメント | 個別励磁、補助、警報、手動操作、電気操作 | |||||||
| 認証 | CCC、CE、TUV | |||||||
| 寸法(長さ×幅×高さ)(mm) | 180×107×126(3P) | 250×182×165(3P) | ||||||
| 備考 | 320シェルフレームはH:高遮断、R:限流型に分かれています。 | |||||||
| 外装 |  | | ||||||
| シェルフレーム | SRM3HU-630 | SRM3HU-800 | ||||||
| 極数 | 3つ | 3つ | ||||||
| 定格使用電圧Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| 定格絶縁電圧Ui(V) | AC1150 | |||||||
| 定格衝撃耐電圧 Uimp(kV) | 12 | 12 | ||||||
| 定格電流In(A) | 500 630 | 700、800 | ||||||
| 定格限界短絡遮断容量 Icu(kA) | 8y-five | 50 | 36.5 | 10 | 8y-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA) 動作短絡遮断容量の接続モード | Ics=100%Icu | |||||||
| 利用カテゴリー | A | |||||||
| アイソレーション機能はありますか？ | いる | |||||||
| 使用周囲温度 | -35℃～70℃ | |||||||
| 機械的寿命（回） | 5000 | 1万 | ||||||
| 電気的寿命（回） | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| 基準を満たす | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| アタッチメント | 個別励磁、補助、警報、手動操作、電気操作 | |||||||
| 認証 | CCC、CE、TUV | |||||||
| 寸法(長さ×幅×高さ)(mm) | 250×182×165(3P) | 250×182×165(3P) | ||||||
| 外装 |  |  | ||||||

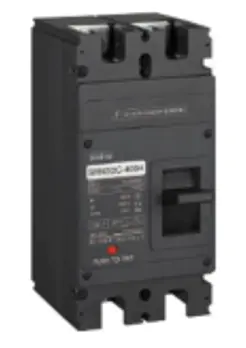

| シェルフレーム | 型式 SRM3DC-320 | SRM3DC-800 | ||||||
| 極数 | 2-3 | 2-3 | ||||||
| 定格使用電圧Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| 定格絶縁電圧Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| 定格衝撃耐電圧 Uimp(kV) | 8 | 12 | 12 | |||||
| 定格電流In(A) | 63、80、100、125、140、160、180、200、225、250、280、315、350 | 225、250、315、350、400 | ||||||
| 定格限界短絡遮断容量 Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2極ストリング) 20(3極ストリング) | |
| 1つ | 1つ | / | 70 | 40 | 20 | 20(2ポールストリング) 25(3極ストリング) | ||
| Ics(kA) 動作短絡遮断容量の接続モード | Ics=100%Icu | |||||||
| 利用カテゴリー | A | |||||||
| アイソレーション機能はありますか？ | いる | |||||||
| 使用周囲温度 | -35℃～70℃ | |||||||
| 機械的寿命（回） | 20000 | 1万 | ||||||
| 電気的寿命（回） | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| 基準を満たす | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| アタッチメント | 個別励磁、補助、警報、手動操作、電気操作 | |||||||
| 認証 | CCC、CE、TUV | |||||||
| 寸法(長さ×幅×高さ)(mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
