- ACB installation And Test

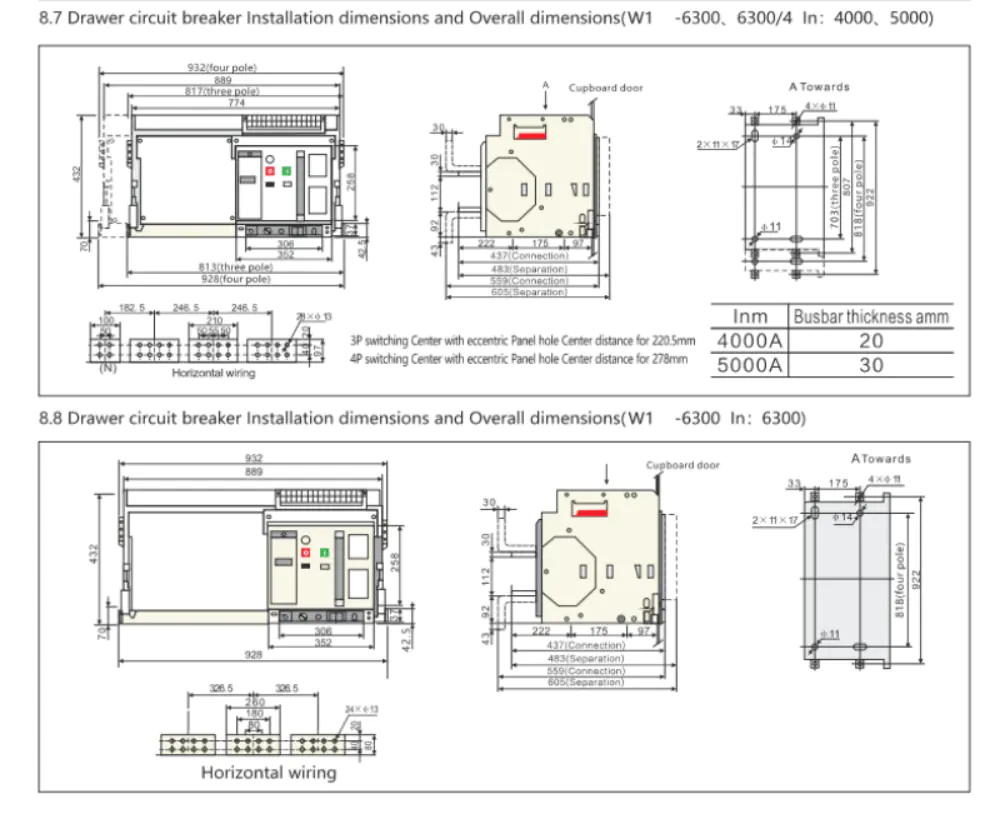

- ACB Installation

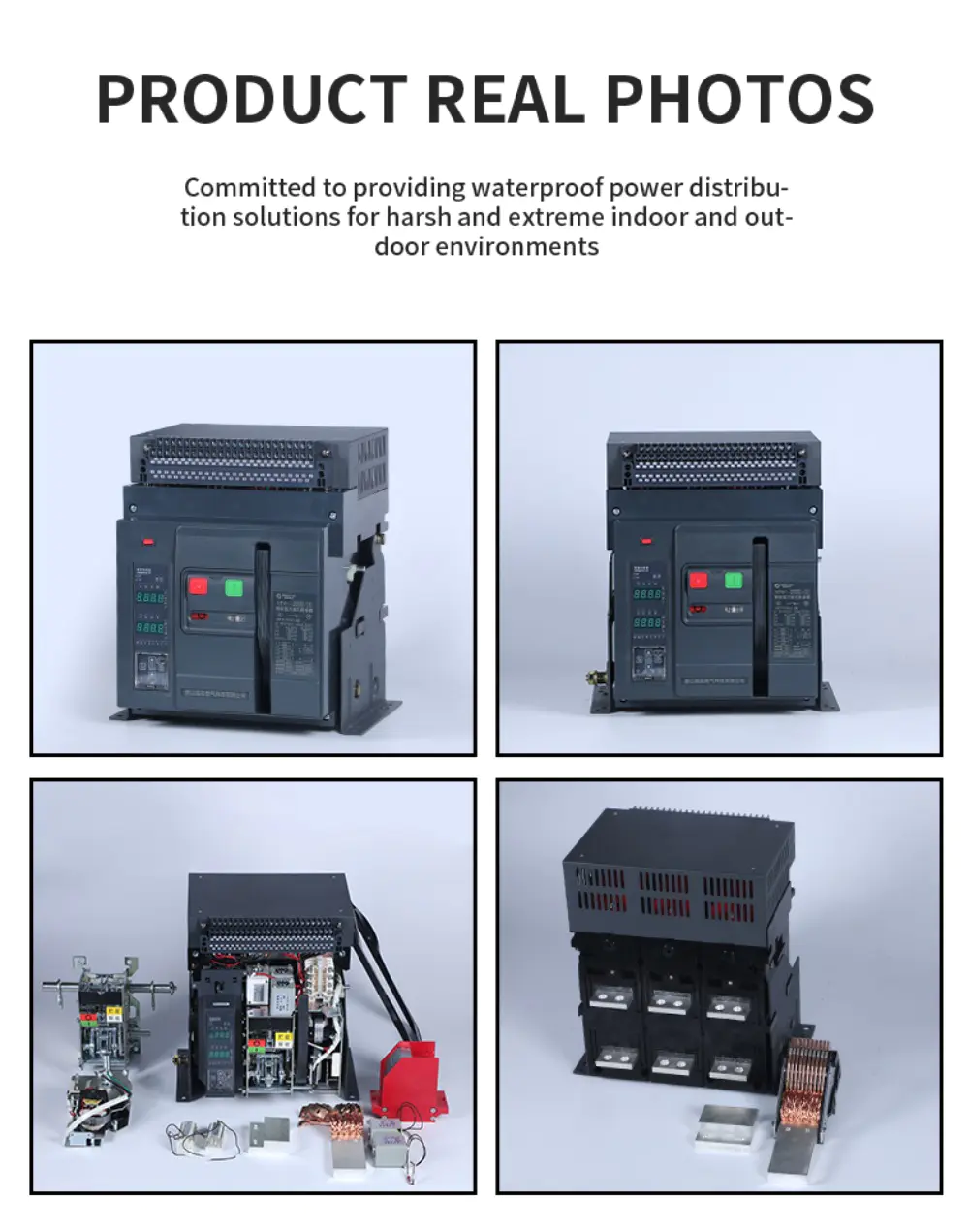

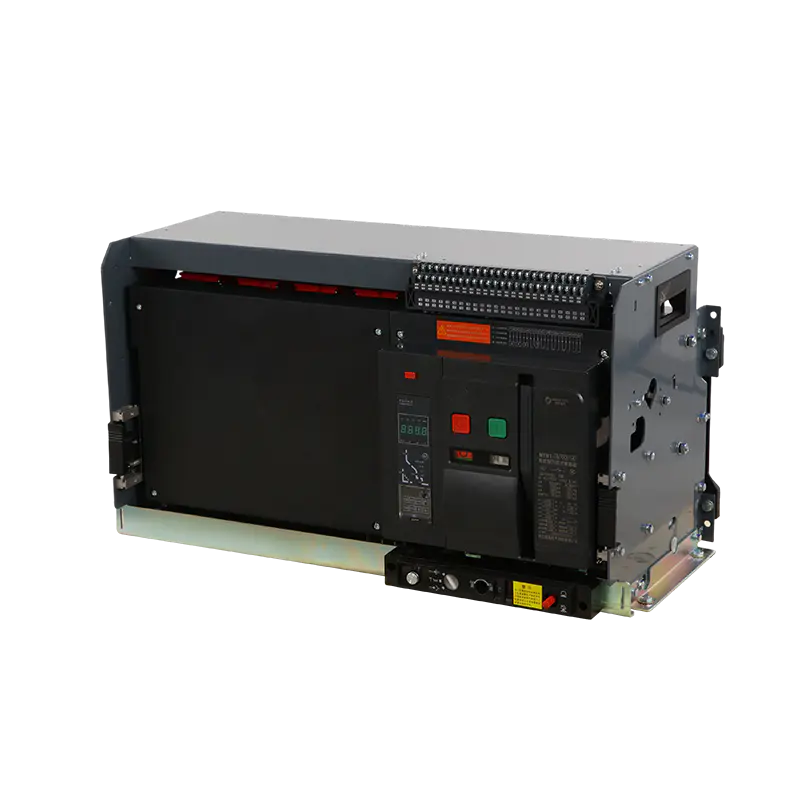

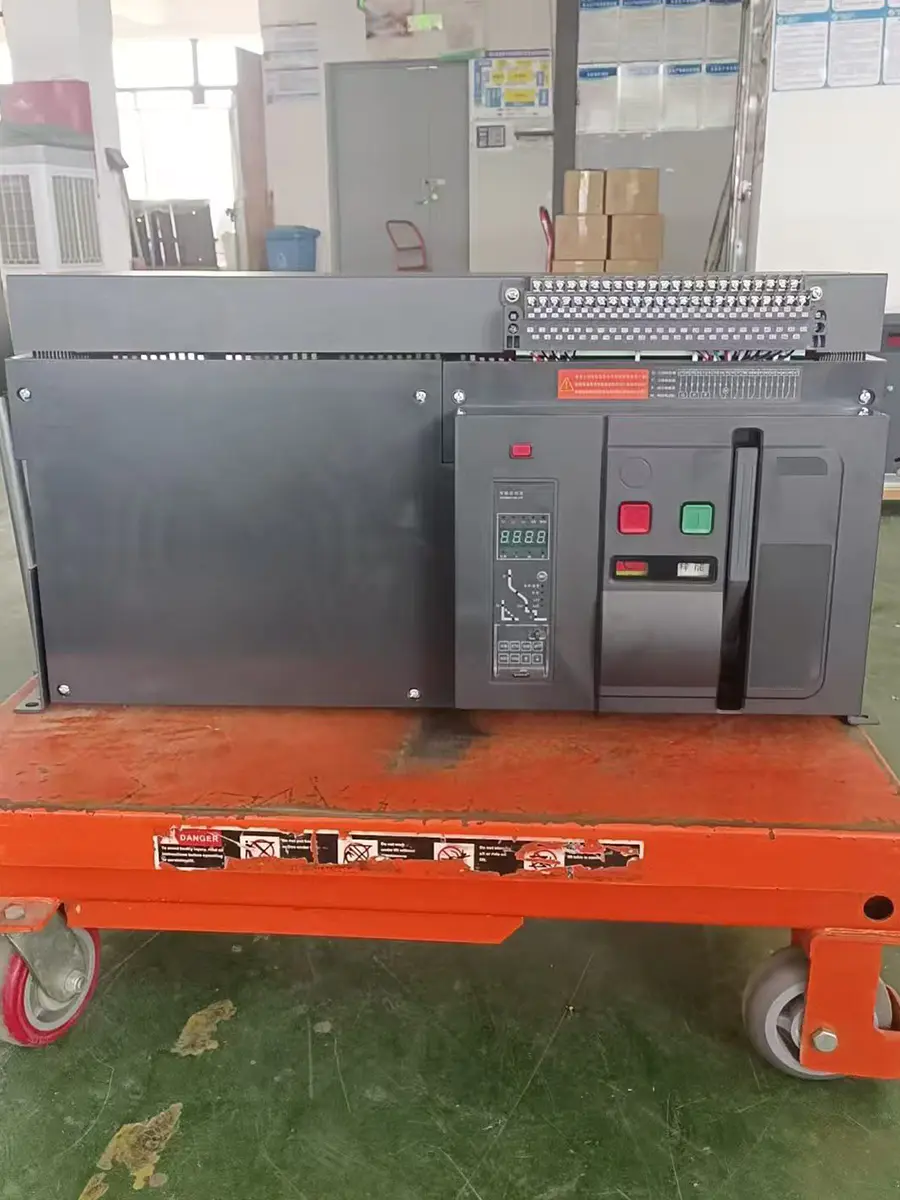

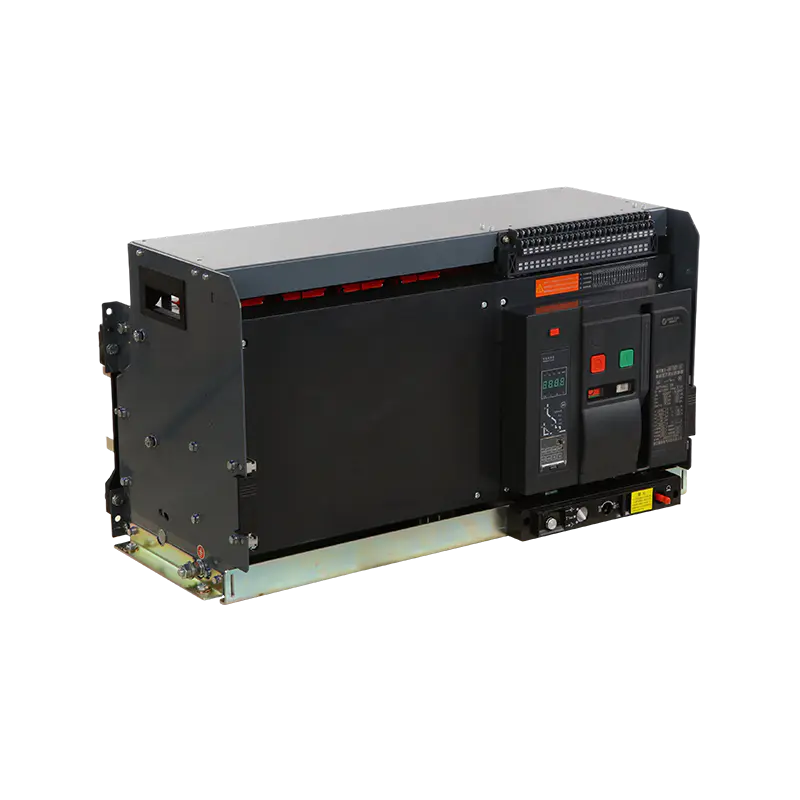

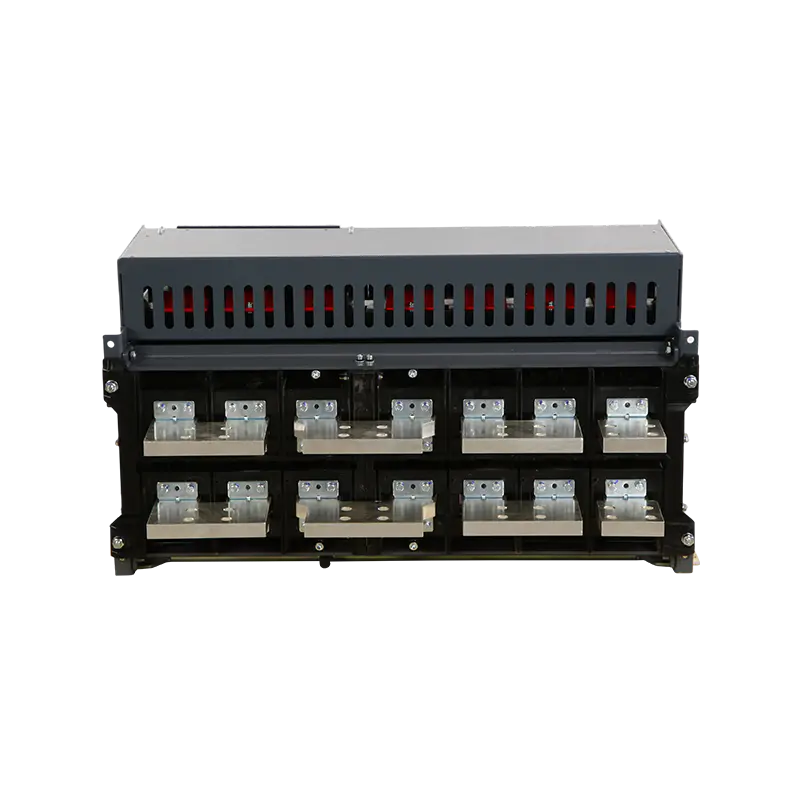

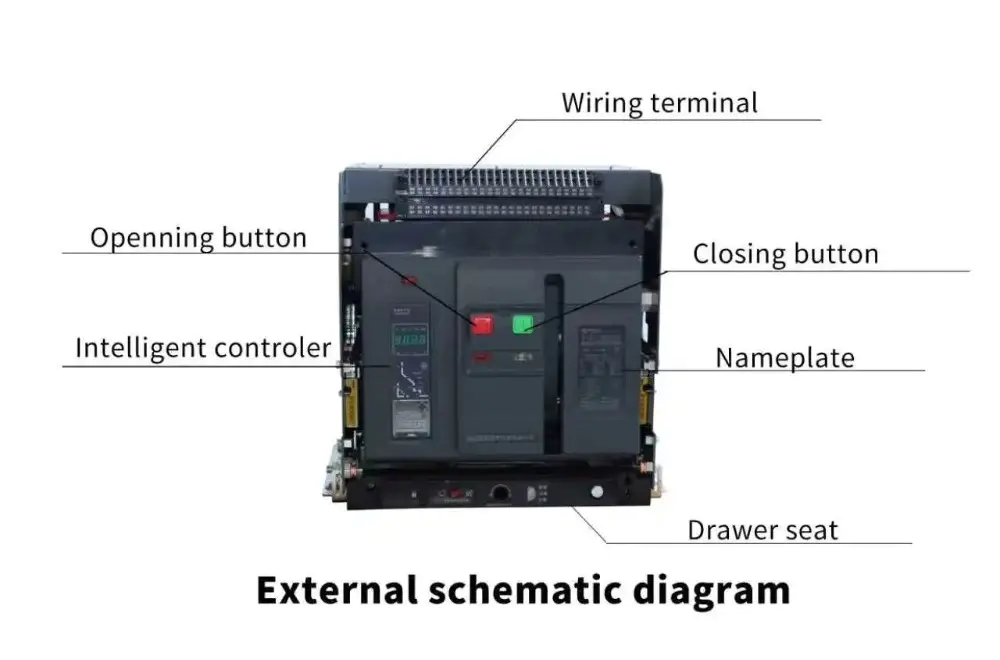

- ACB
- Double Circuit Breakerswitching Cabinet

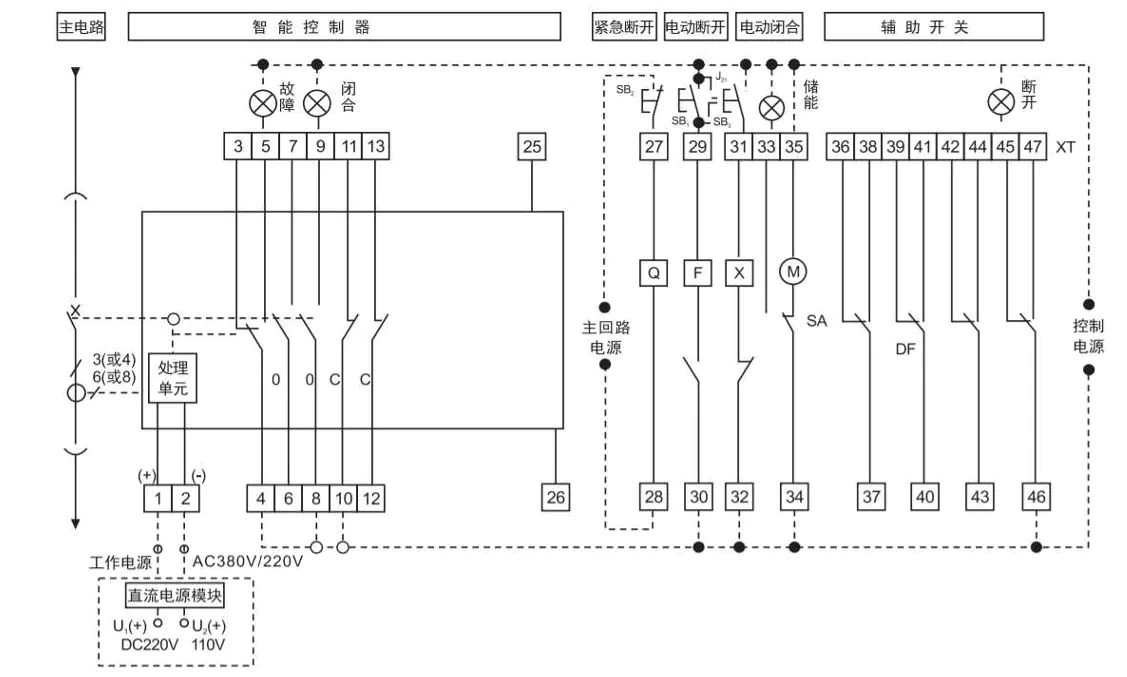

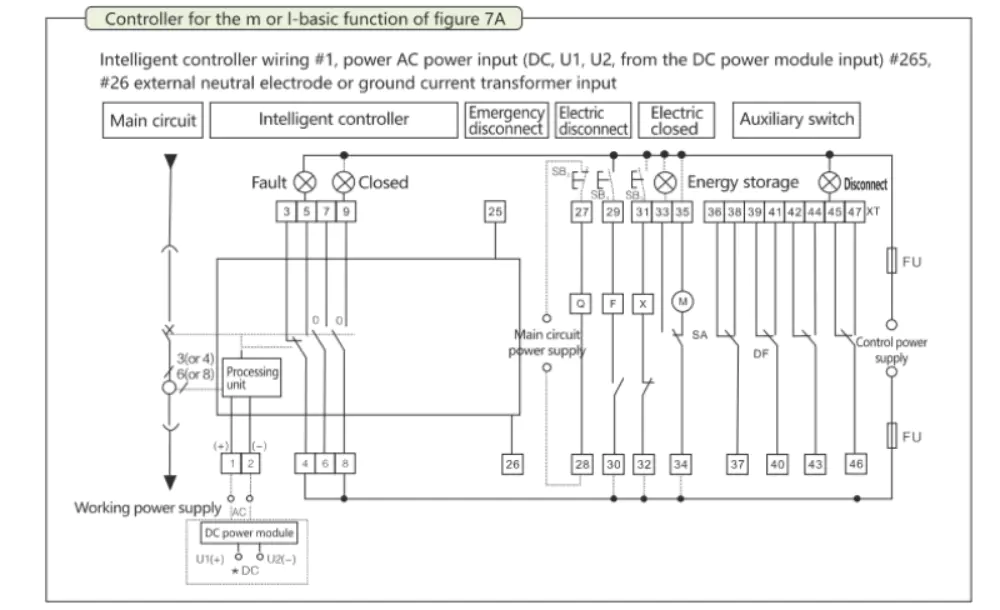

- Working Principle

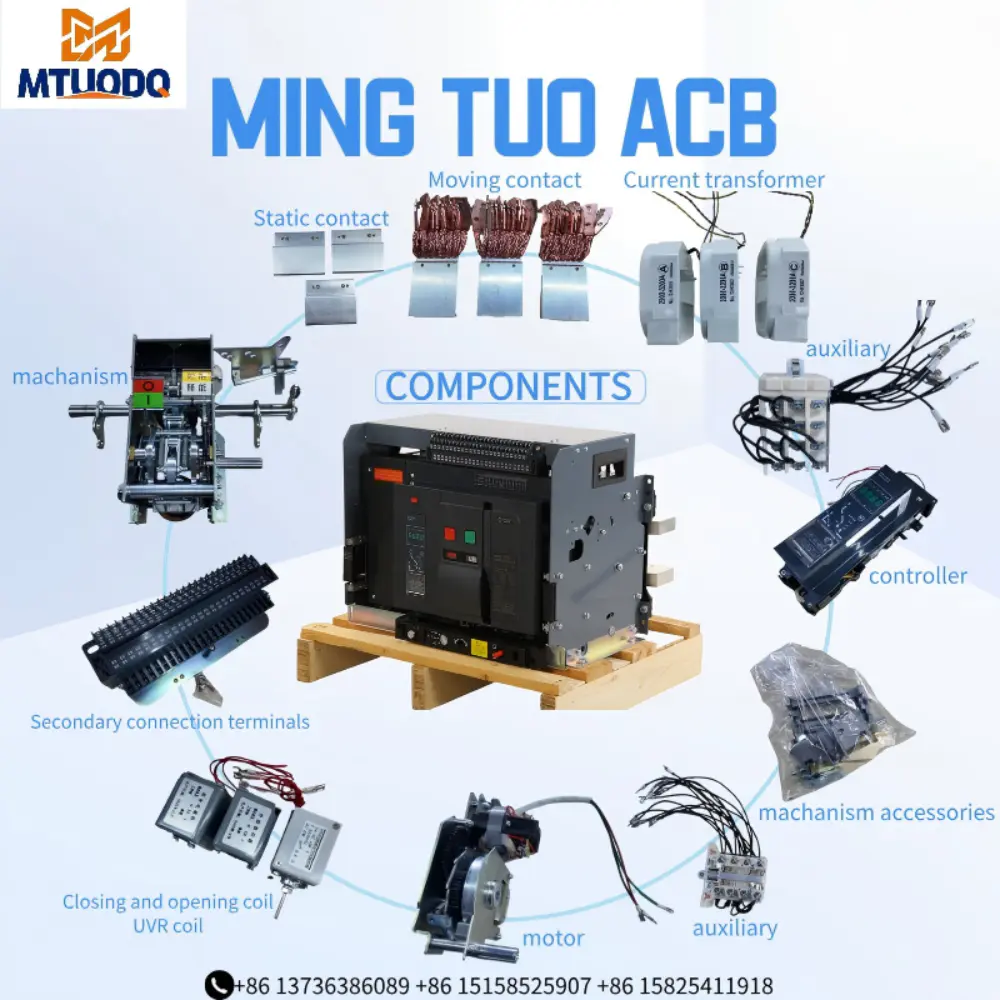

- Moving And Static Contact

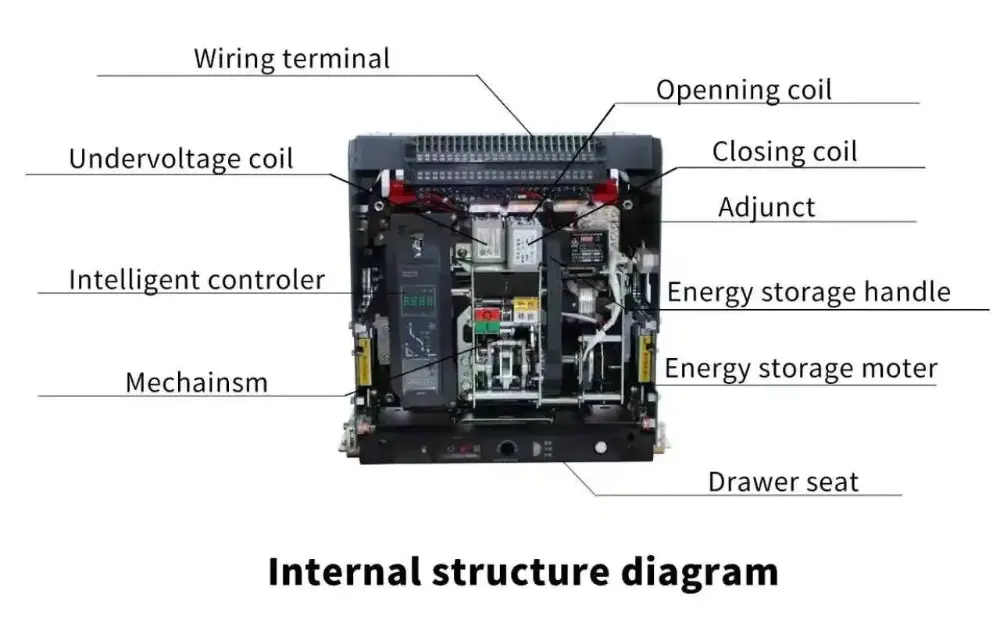

- ACB Machanism
製品が閉状態で電源が入っているとき、回路に過負荷や短絡、不足電圧や欠相が発生すると、ACB 内の変流器が電流信号を検出し、コントローラに送信されます。次に、コントローラは機構にトリップするコマンドを送信し、動的接点と静的接点が分離して切断され、製品が開き、バックエンド負荷を保護する機能が実現されます。
二重電源により機械的・電気的連動を実現し、2つの電源ラインを切り替えます。主電源が利用可能な場合、主電源の回路ブレーカーは閉じられますが、発電を閉じることはできません。主電源が遮断されると、発電機が発電し、発電ラインのブレーカーが閉じますが、主電源を閉じることができません。 2 つの電源のうち 1 つだけを閉じることができます。
 |  |
-

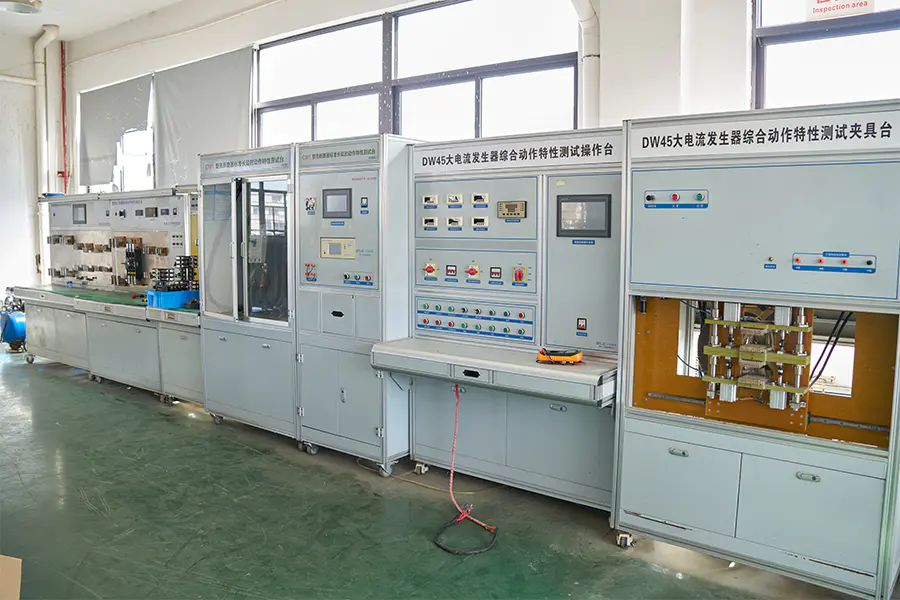

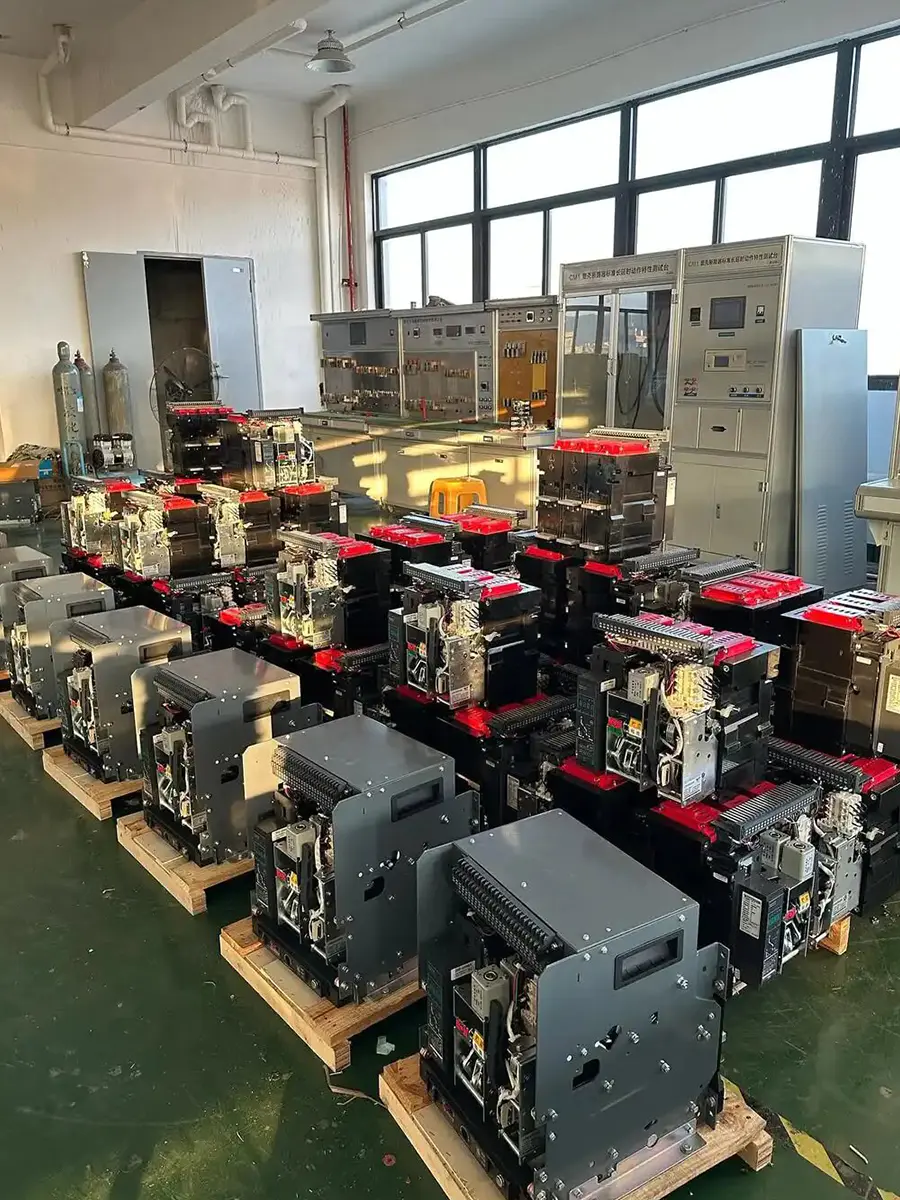

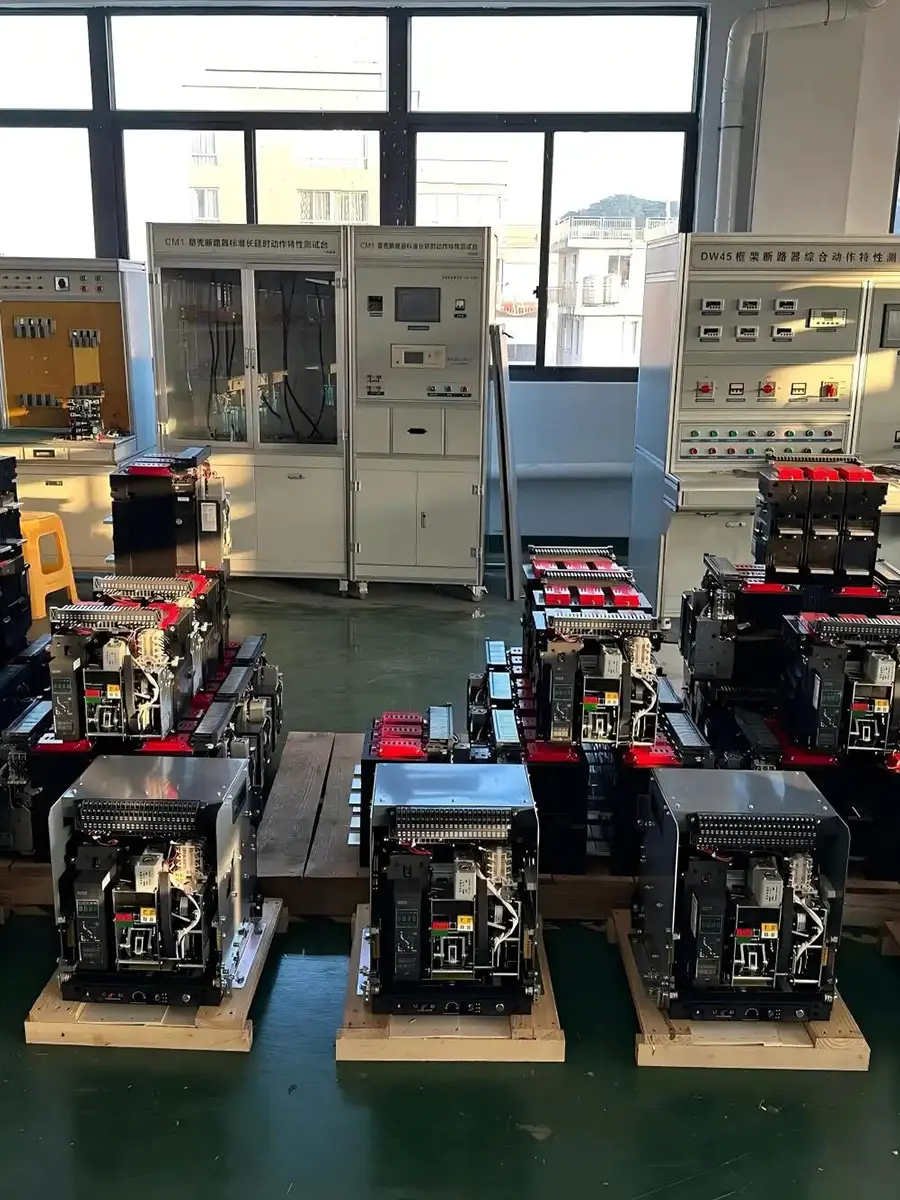

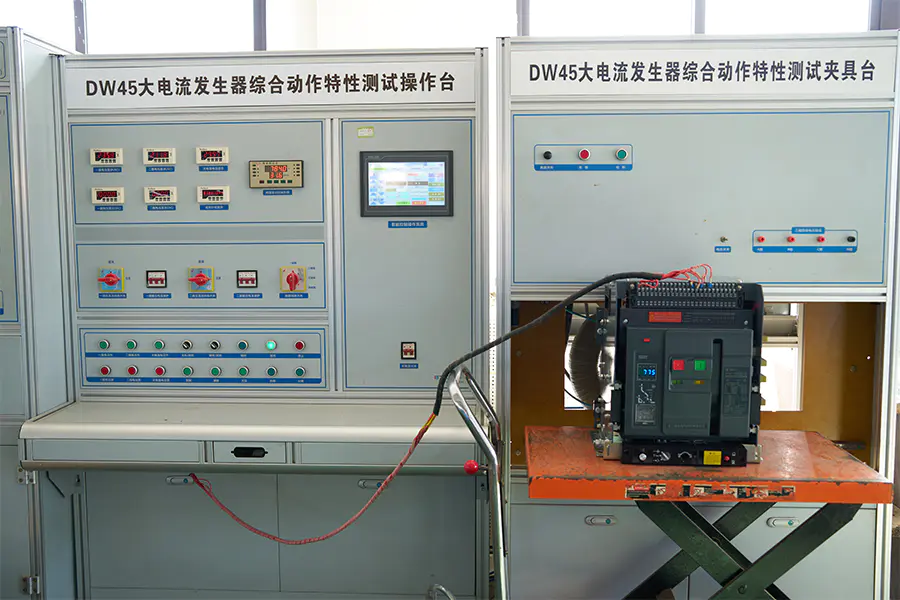

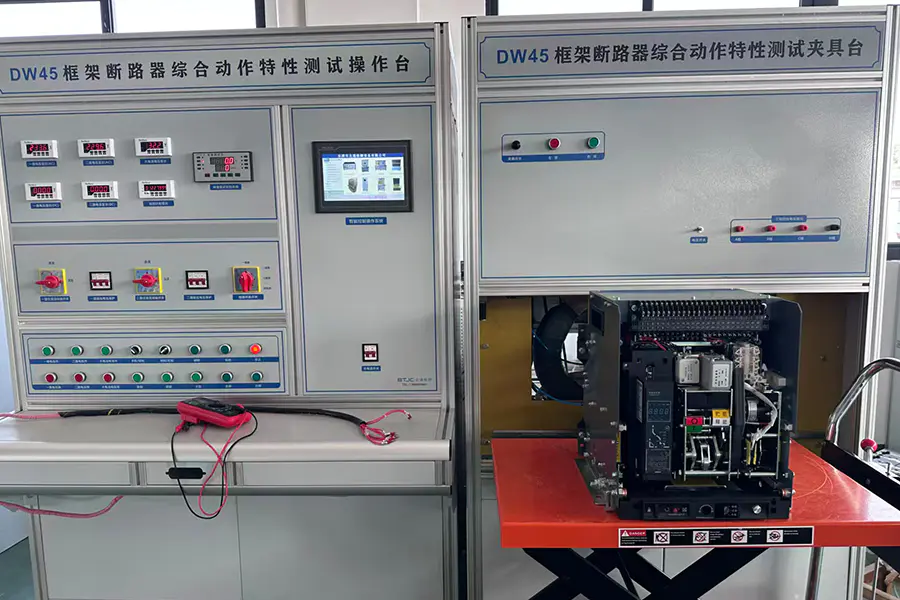

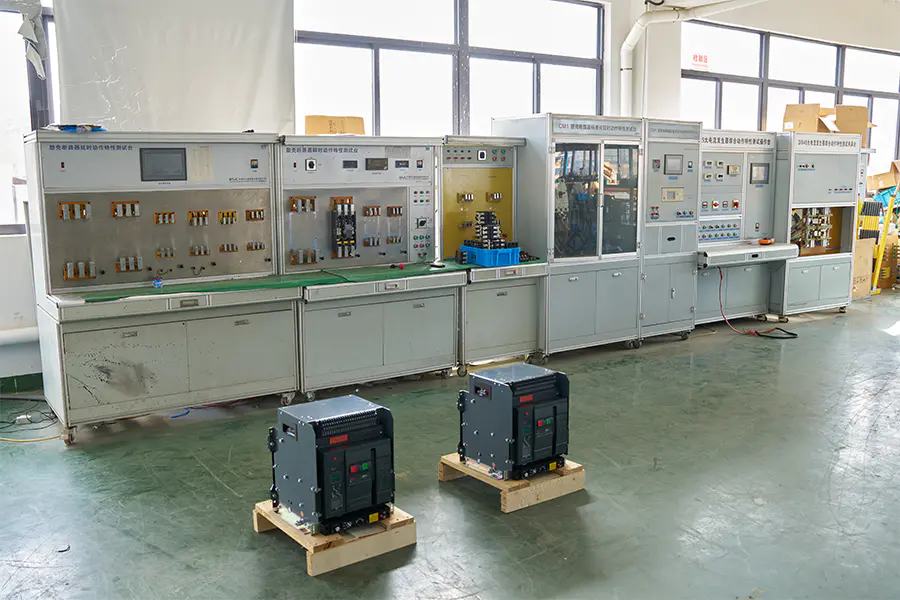

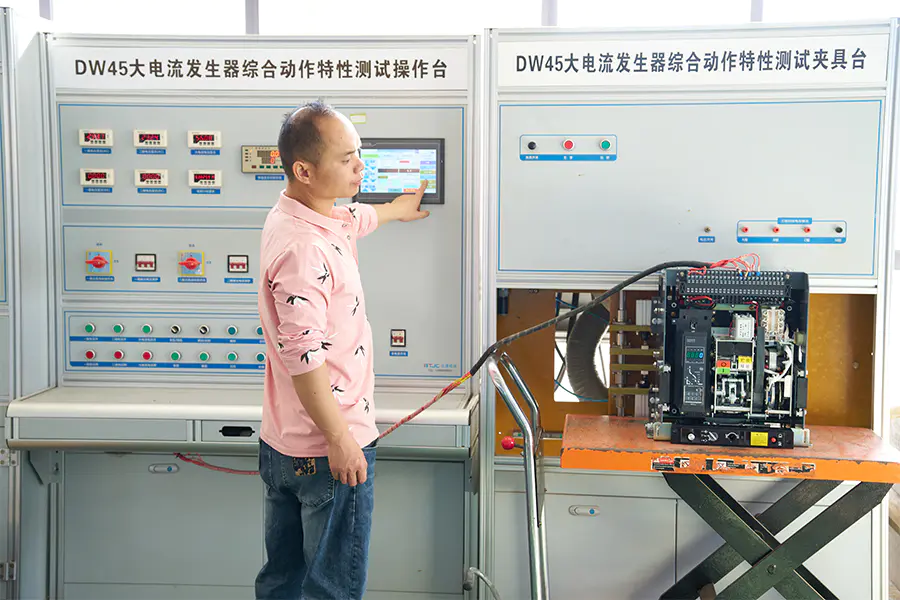

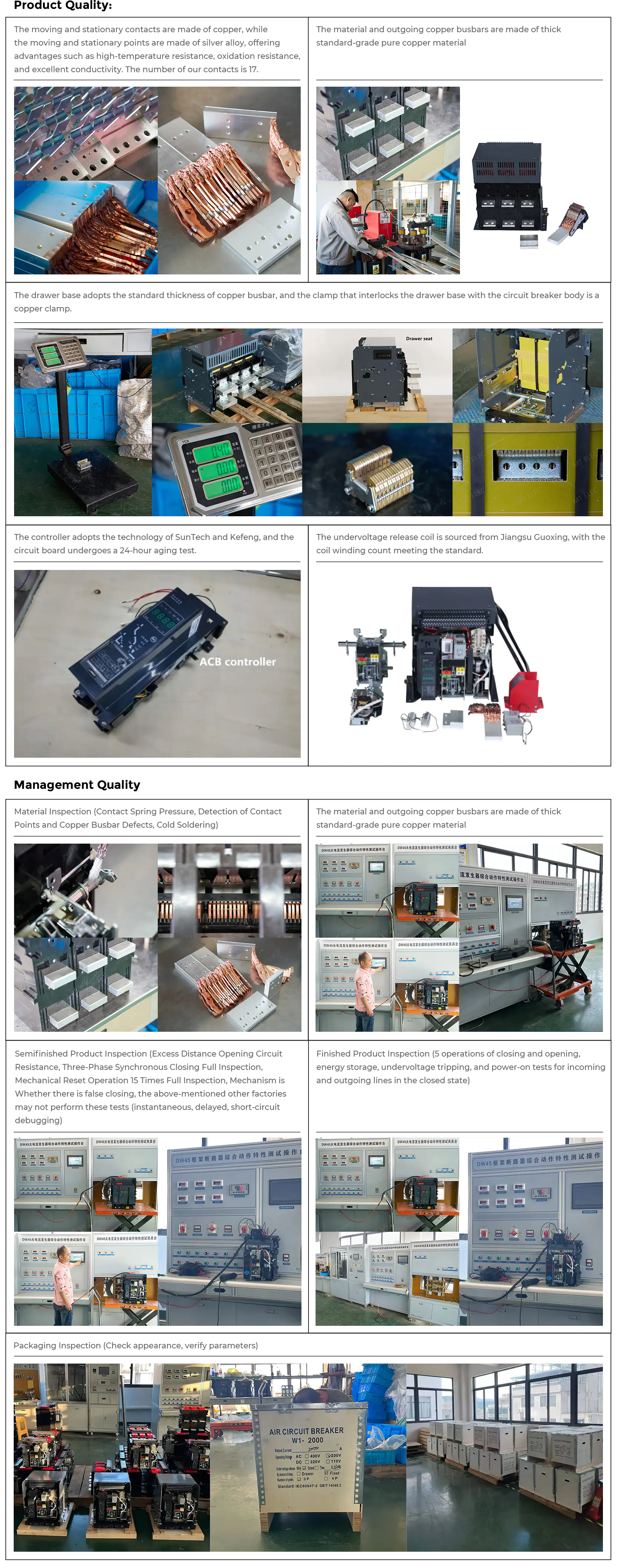

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
-
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

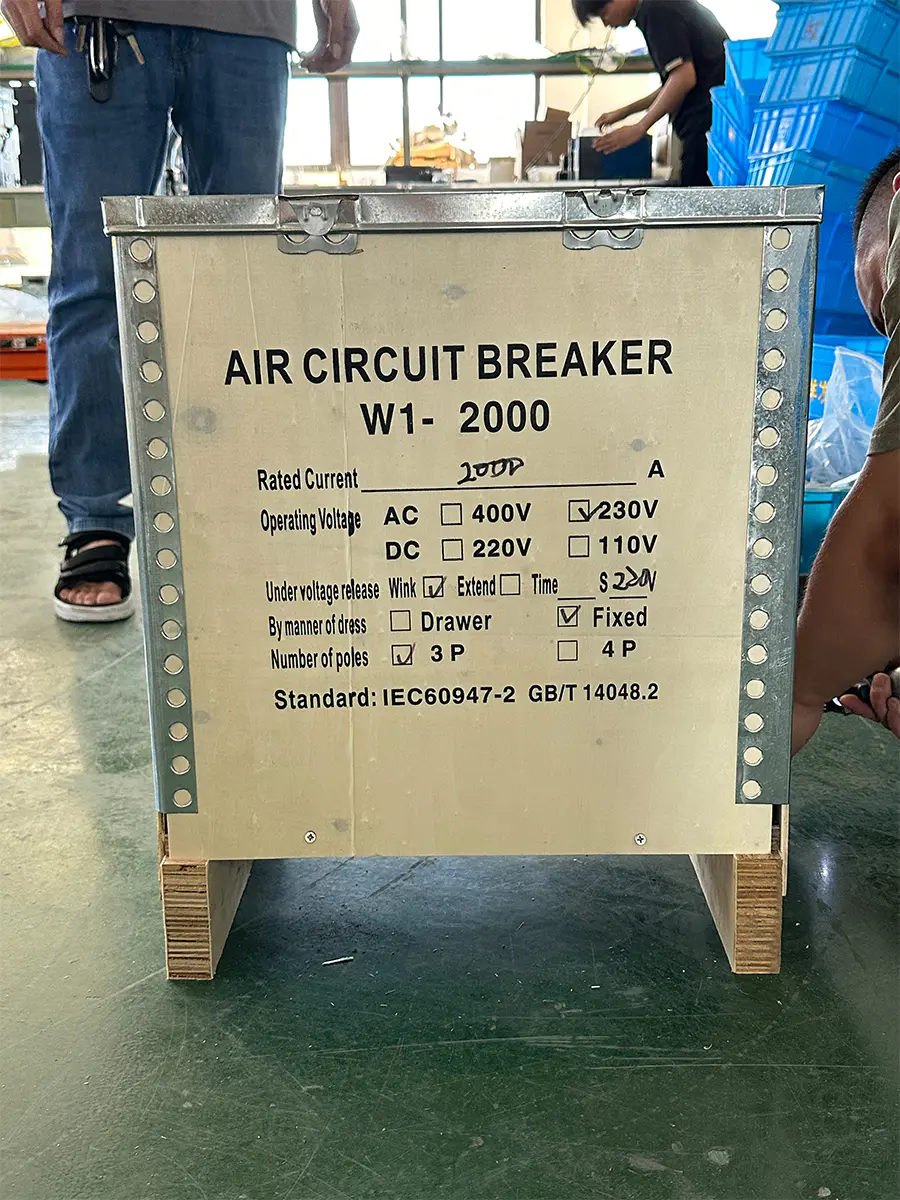

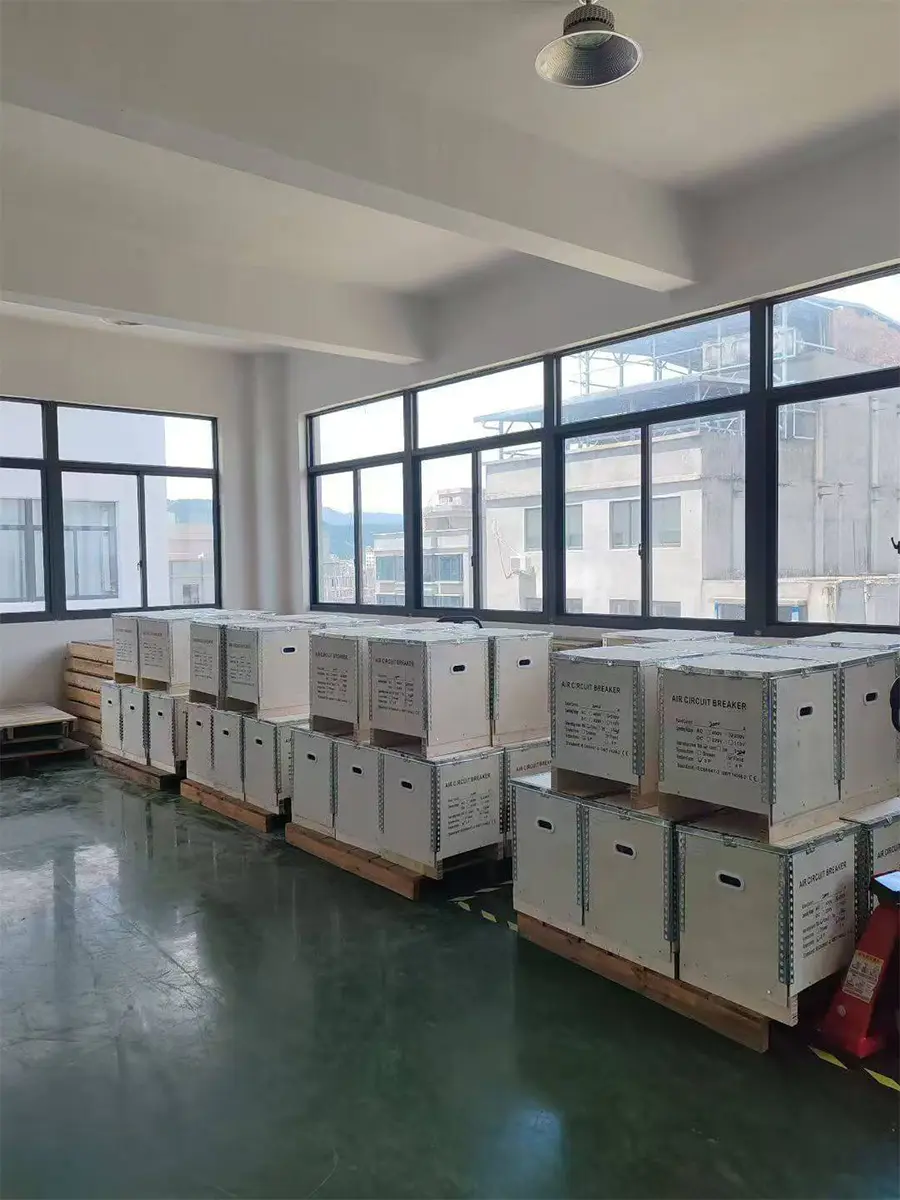

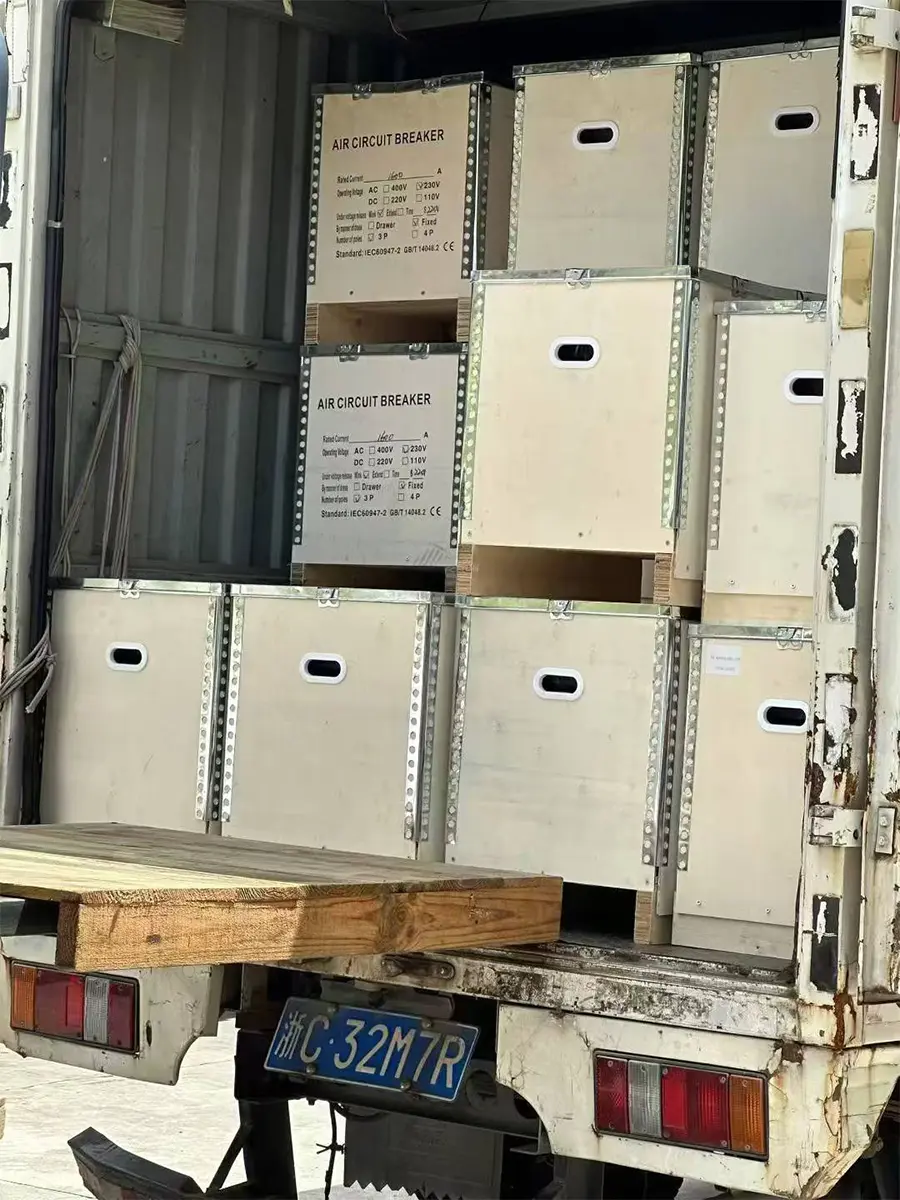

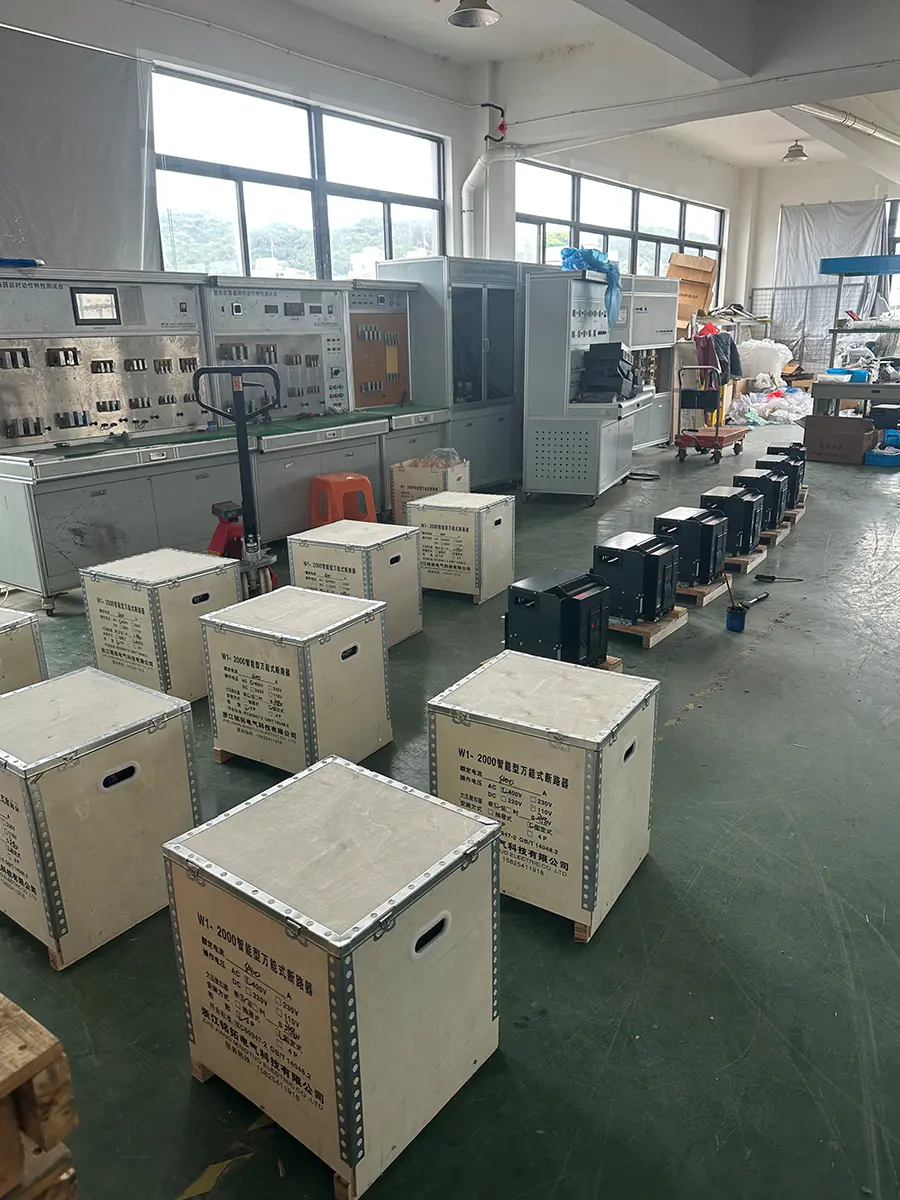

輸送の安全性を確保するため、当社の電気製品は強化木箱に入れて輸出されます。木箱には熱処理が施されており、ISPM-15マークが付いているため、迅速な通関が可能です。盛り上がったベースのデザインはフォークリフトの操作を容易にし、内部の衝撃吸収固定により製品が無傷で到着することを保証します。すべての外装箱には明確なラベルが付けられ、国際物流基準に準拠しています。
-

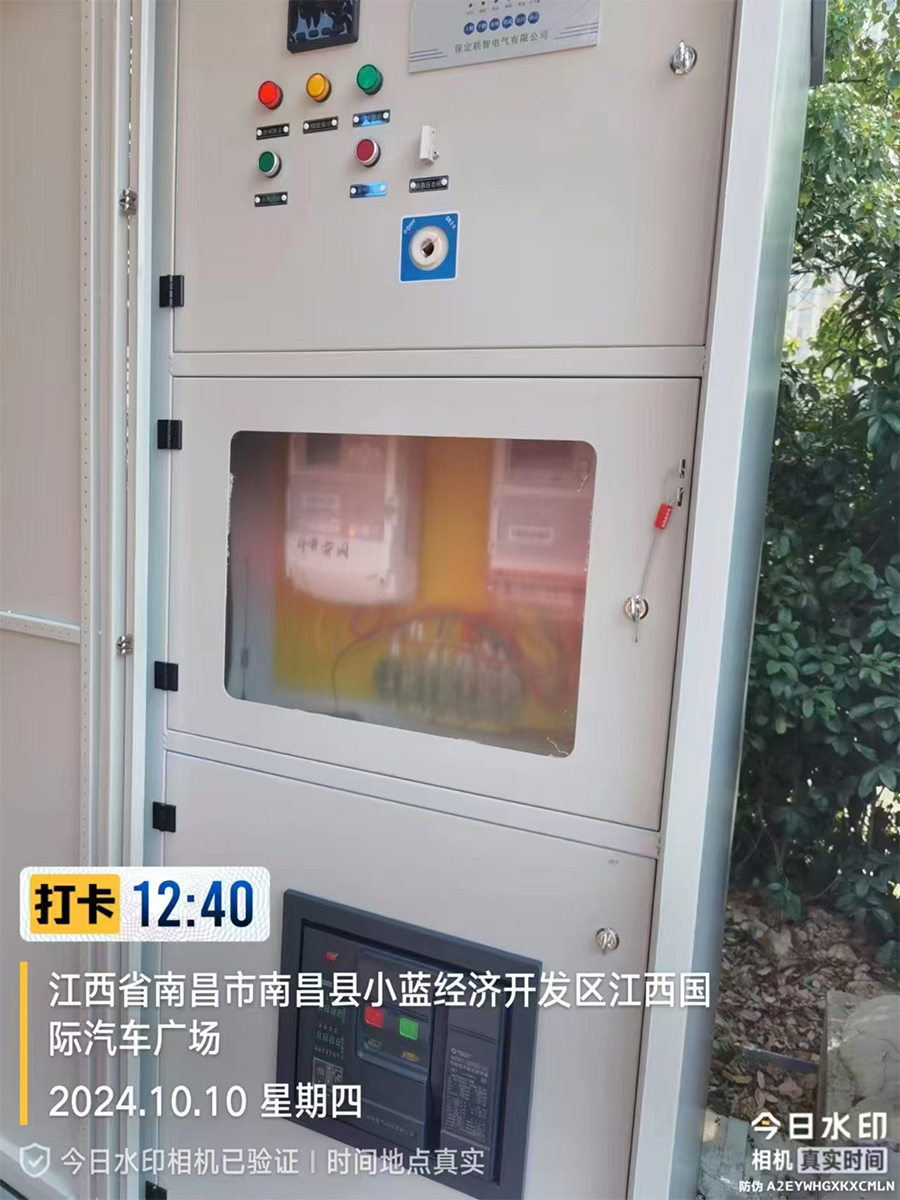

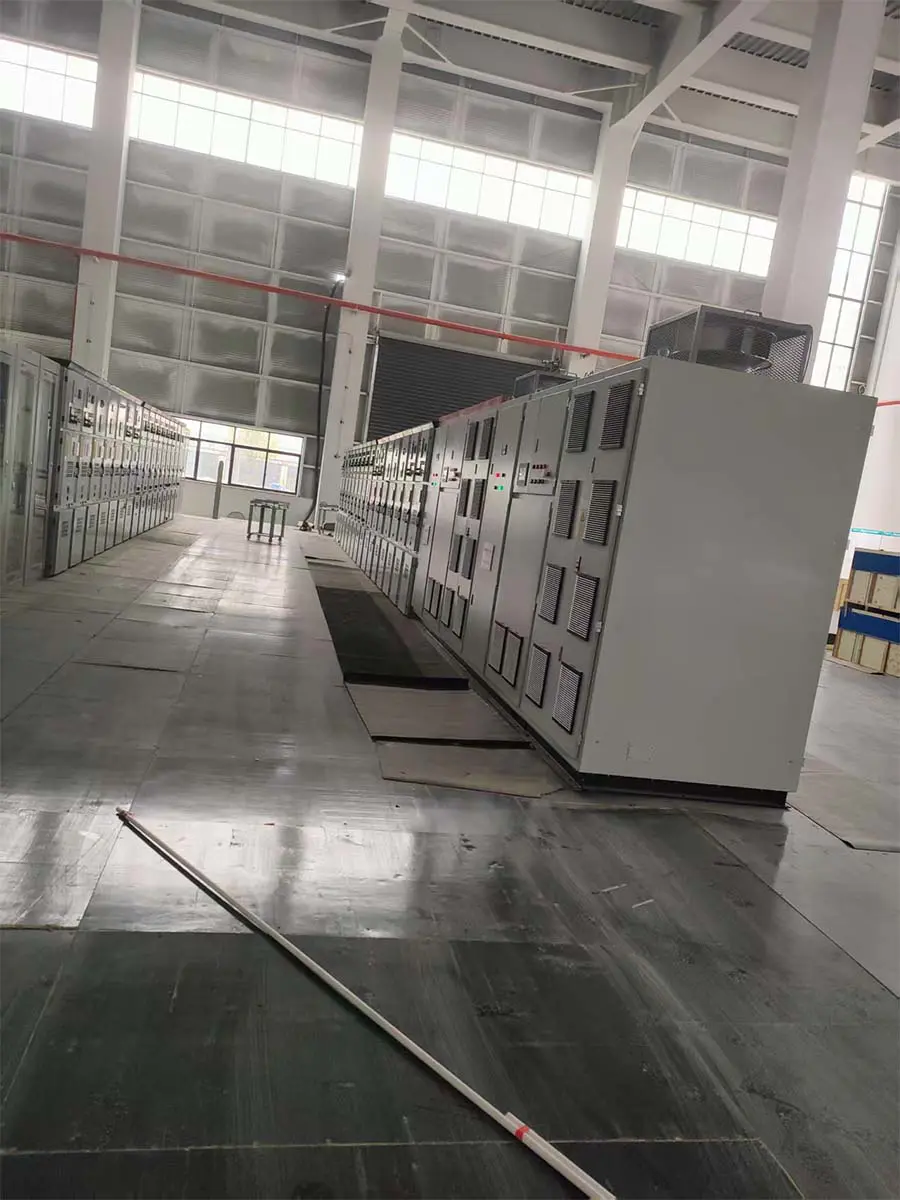

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

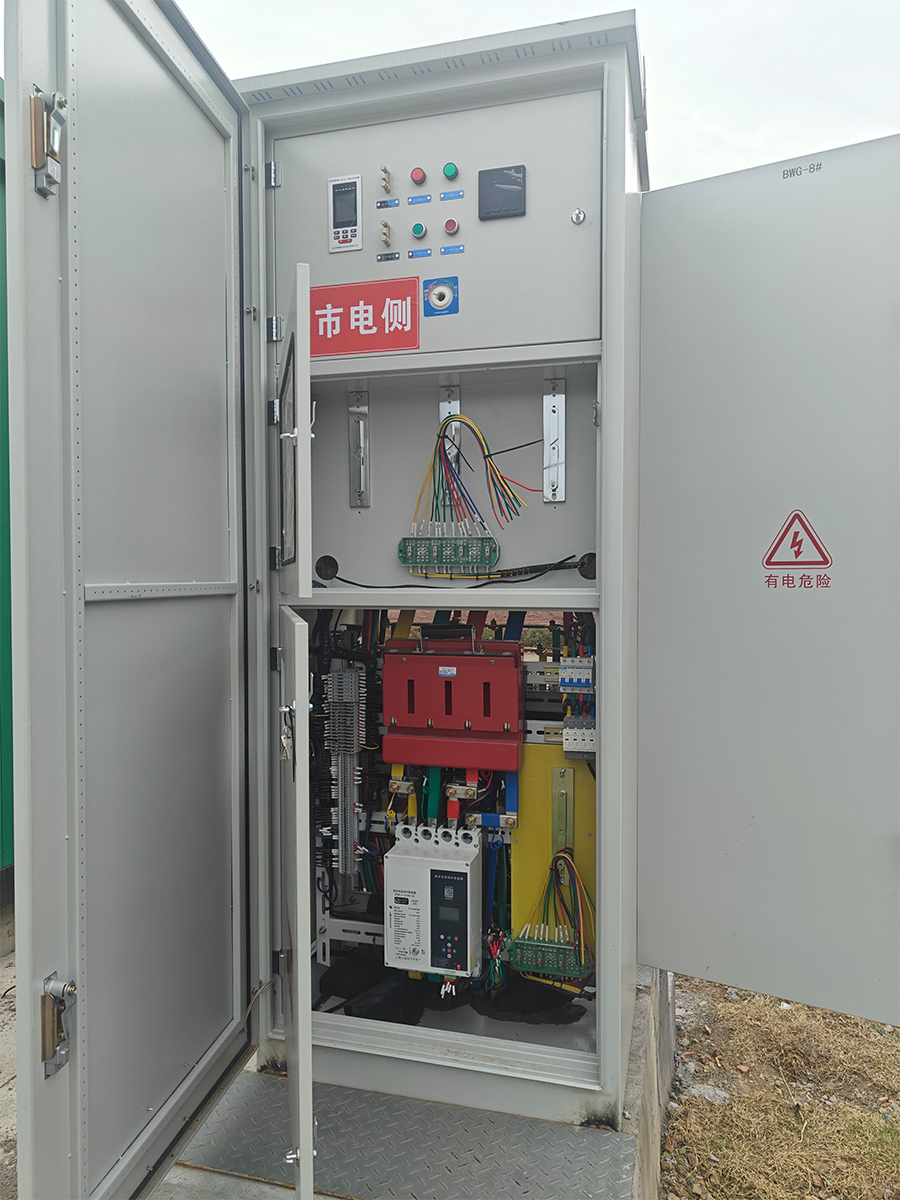

Power transmission successful
-

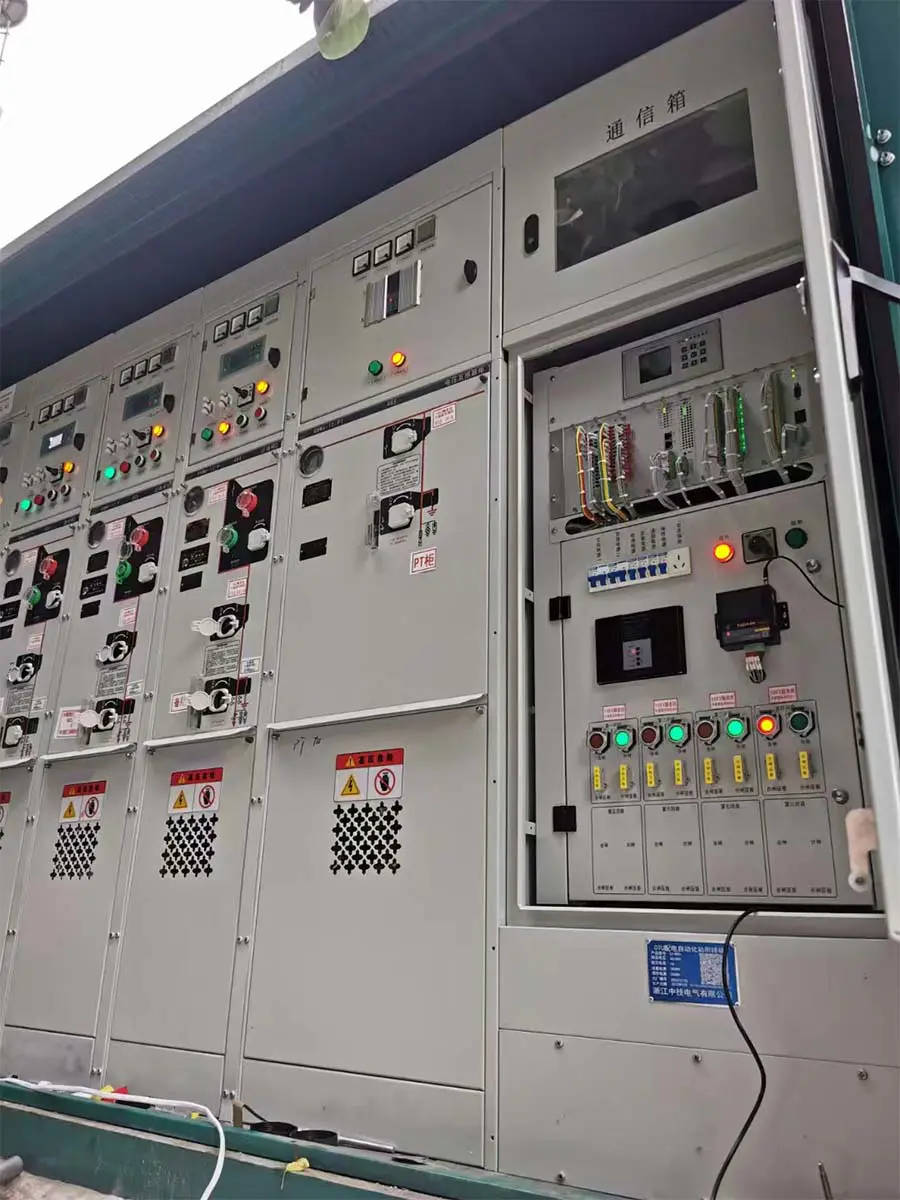

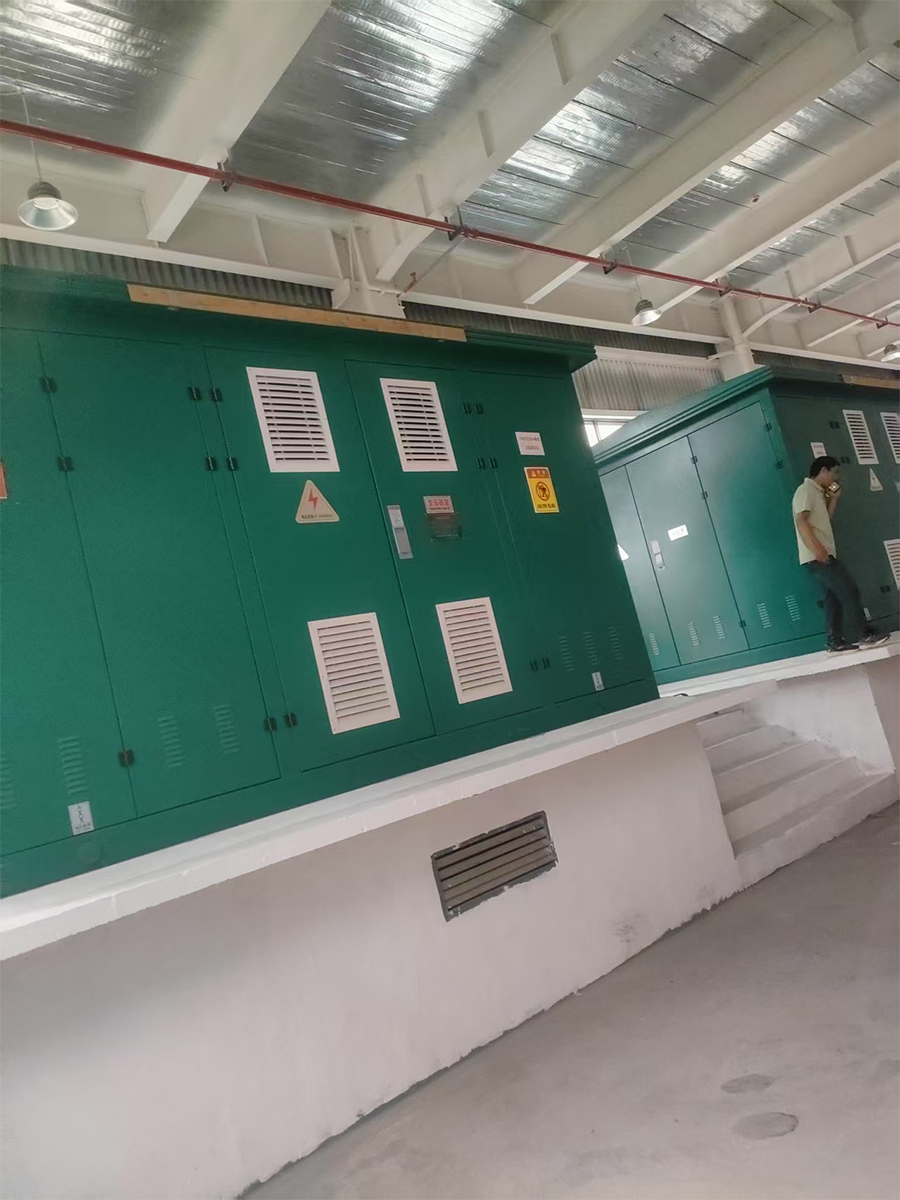

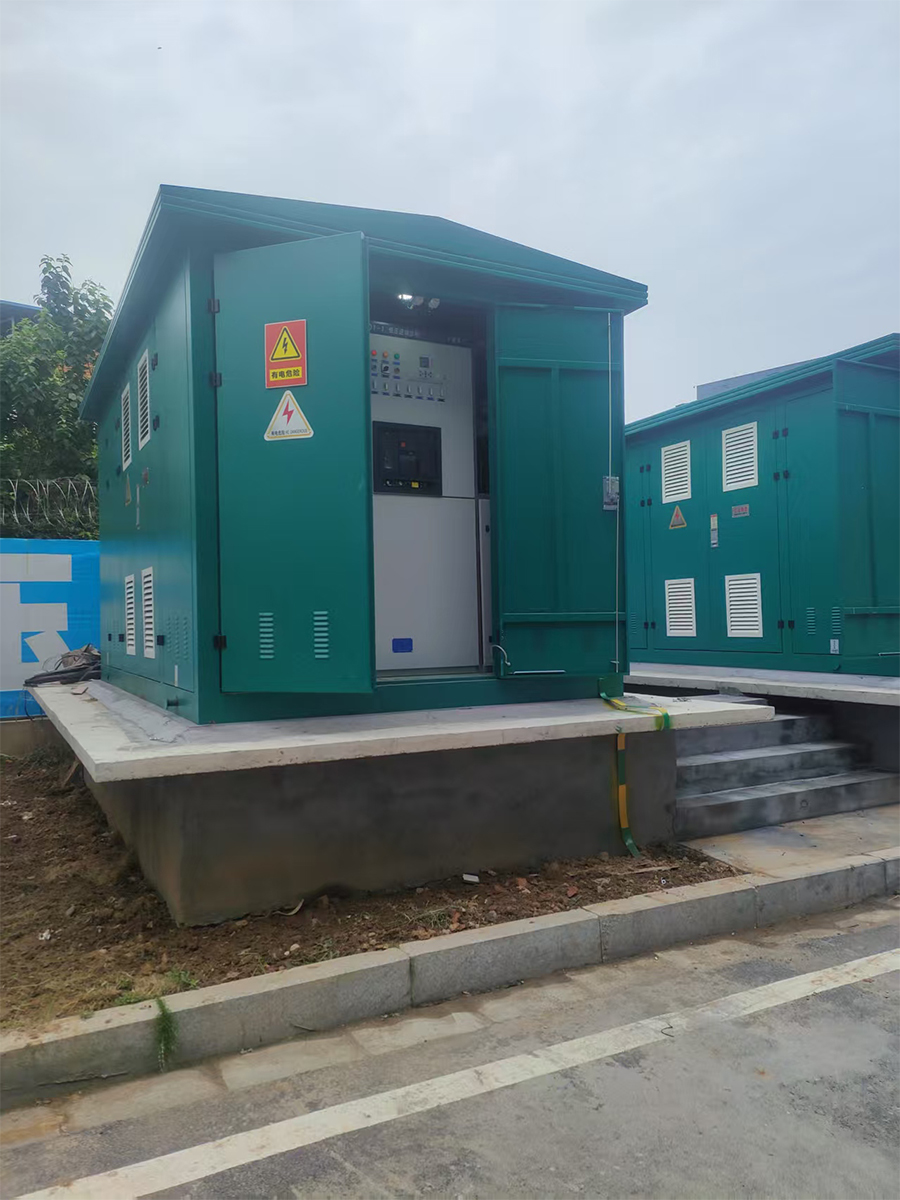

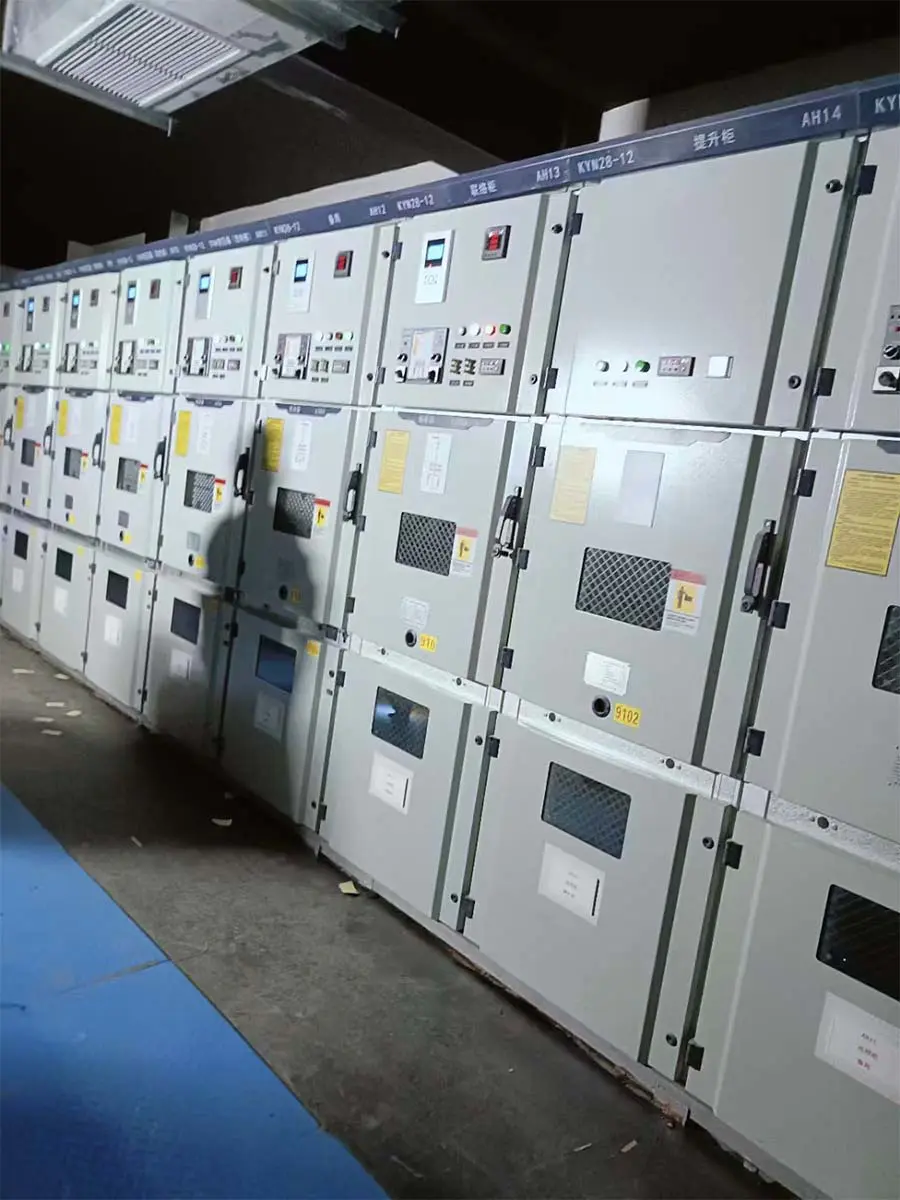

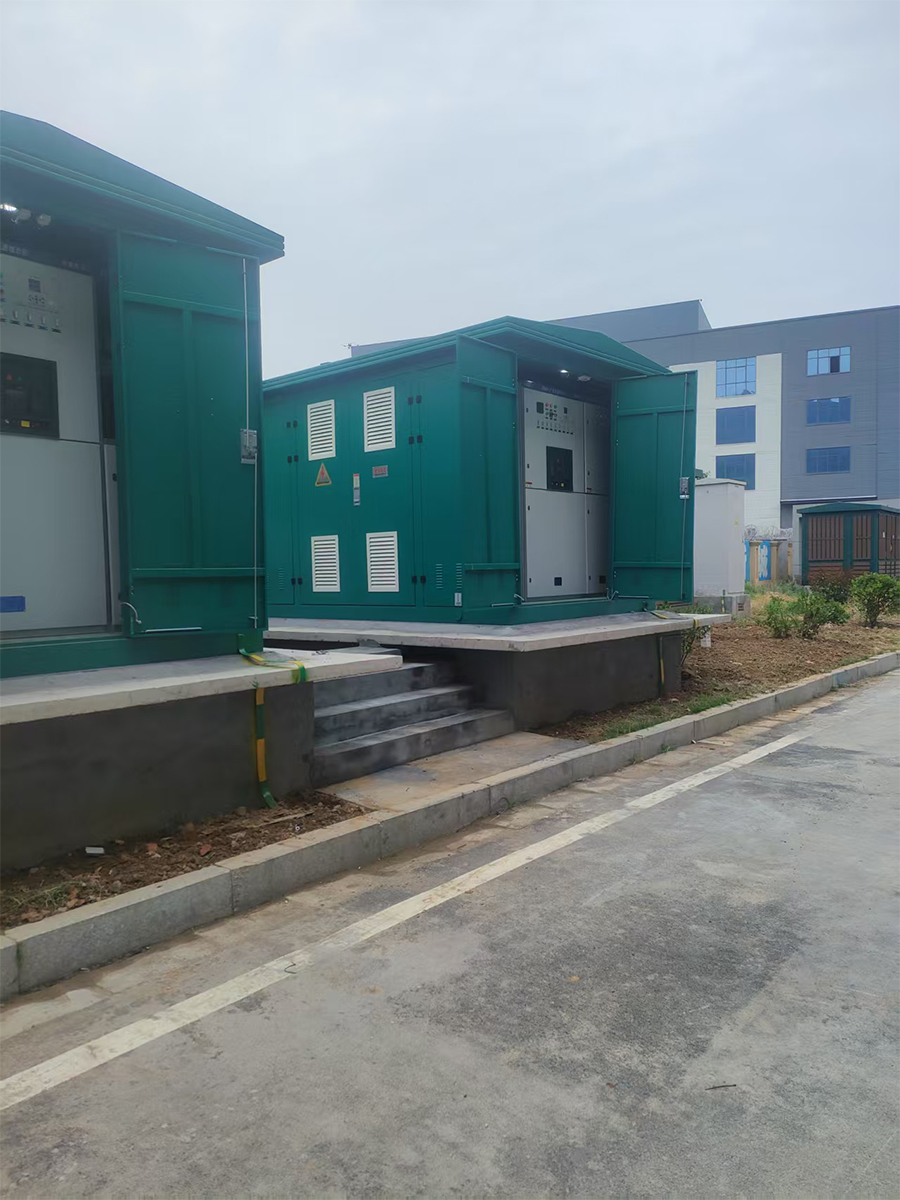

Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

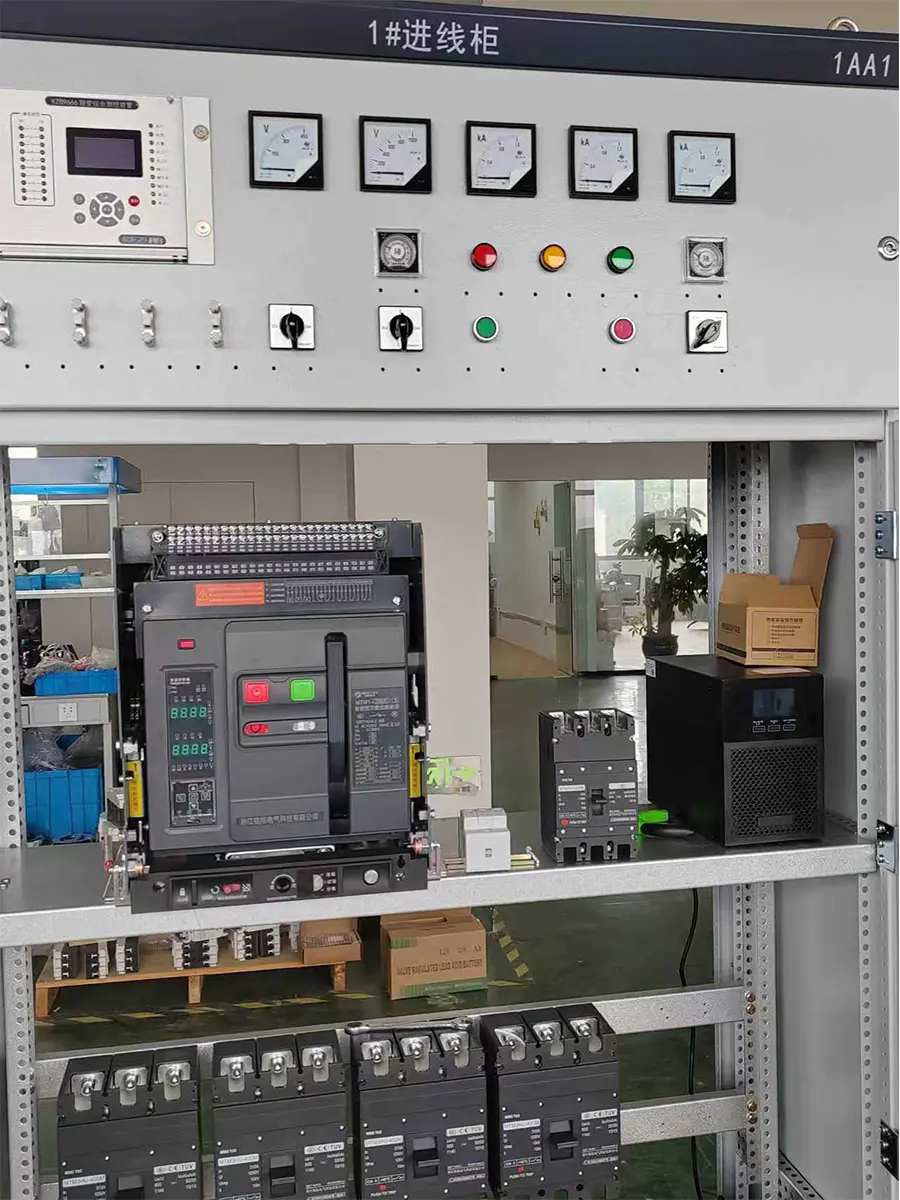

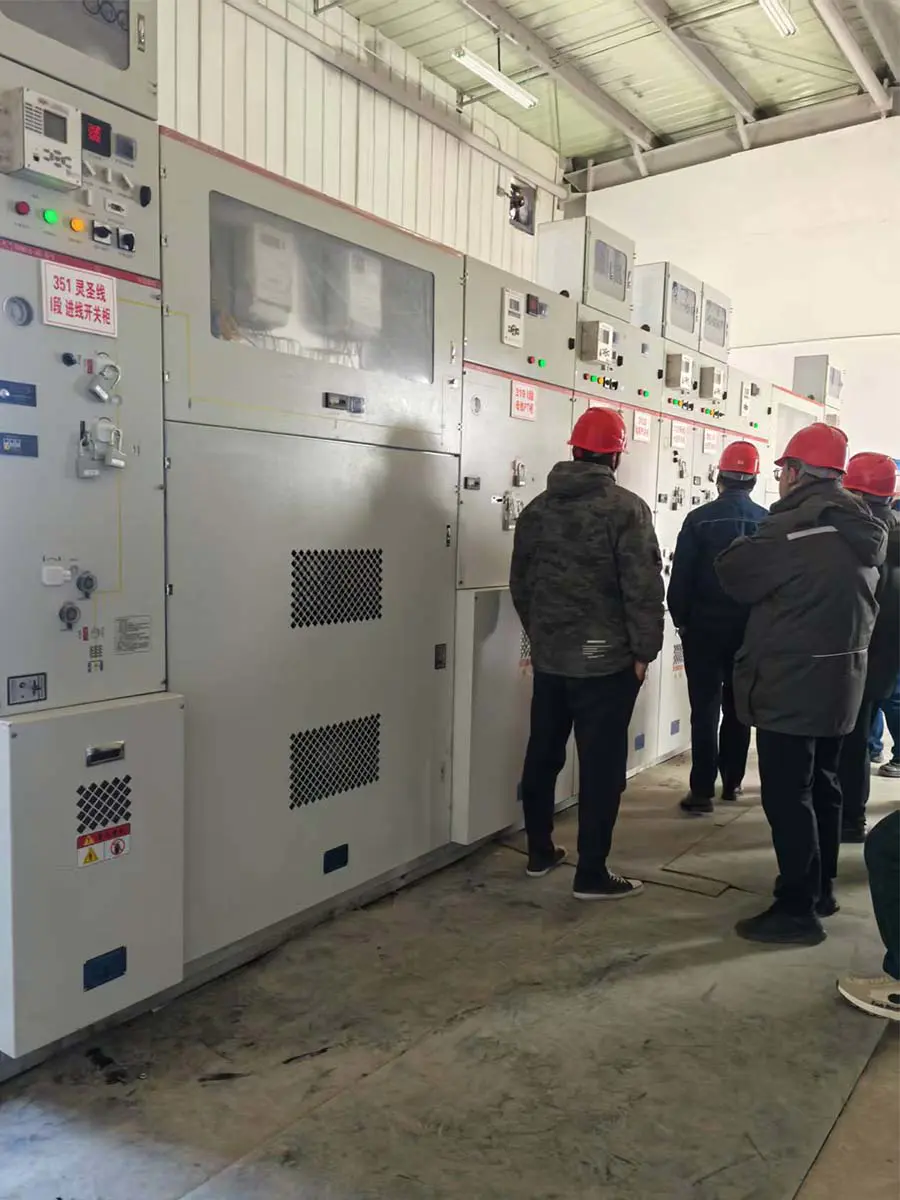

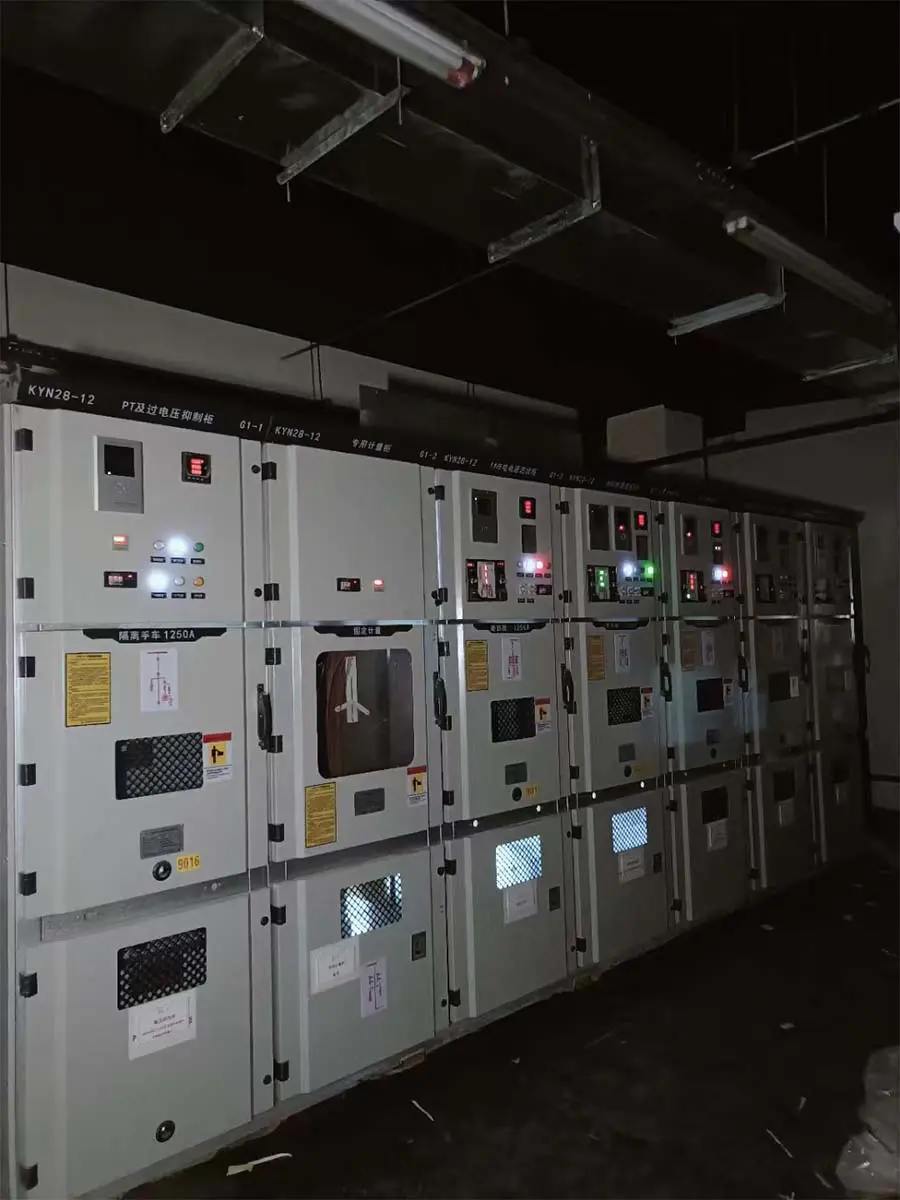

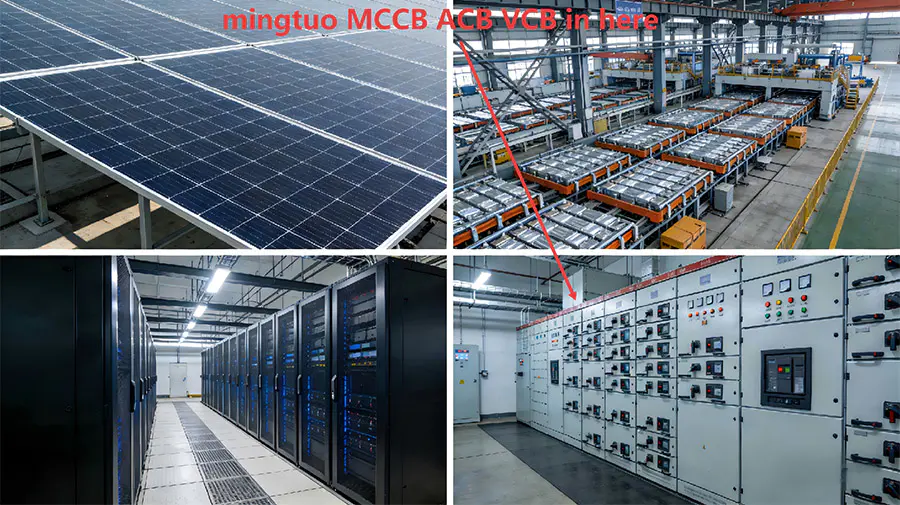

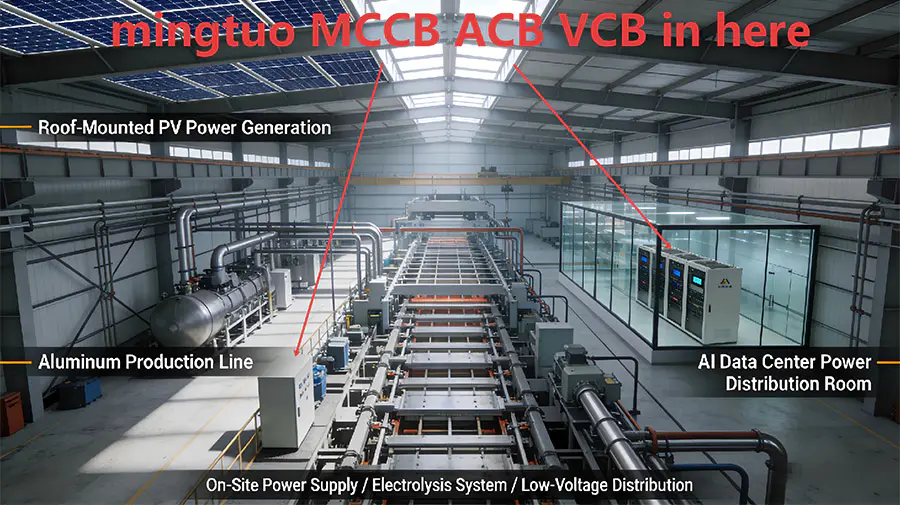

Application Scenario Footage
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB

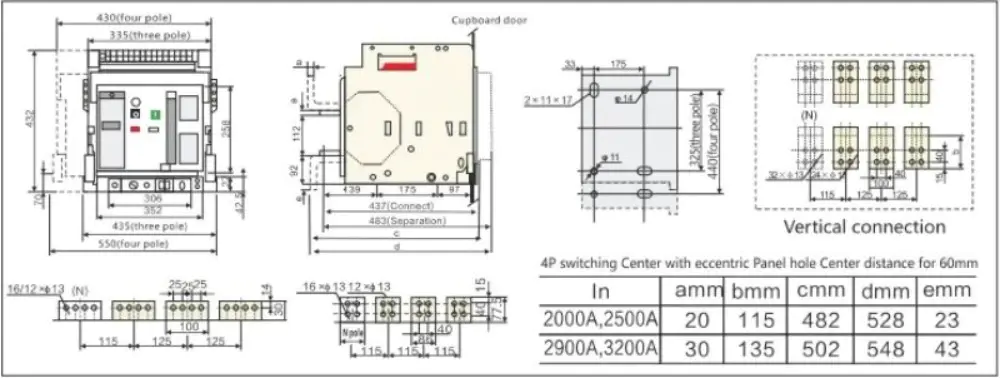

| モデル | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| シェル電流 | インチ(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| 極数 | - | 3P・4P | 3P・4P | 3P・4P | 3P・4P | 3P・4P | |
| 定格使用電圧 | 上(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| 定格電流 | イン(A) | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| 定格絶縁電圧 | ウイ(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| 定格インパルス耐電圧 | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| コントローラモデル | - | 長、中、高 | 長、中、高 | 長、中、高 | 長、中、高 | 長、中、高 | |
| 動作周波数 | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| 定格限界短絡遮断容量 | Icu kA (o-co) | 400V | 65 | 100 | 100 | 120 | 120 |
| 690V | 50 | 65 | 75 | 85 | 85 | ||
| 定格運転短絡遮断容量 | Ics kA (オ・コ・コ) | 400V | 40 | 65 | 80 | 100 | 100 |
| 690V | 40 | 50 | 65 | 75 | 75 | ||
| 定格短時間耐電流 | IcwkA(1s) 遅延時間 0.4s o-co | 50 | 65 | 65 | 85 | 85 | |
| 電力損失 | (イン)W | 修正済み | 40、60、90、140、170 | 170,260,320,420 | 430,440,450 | 1.22513E 11 | 1.22513E 11 |
| 引き出し | 80,130,205,310 | 400,510,650,760 | 780,790,800 | ||||
| 標準 | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| 設置方法 | - | 修正済み Type (3/4) | 修正済み Type (3/4) | 修正済み Type (3/4) | 修正済み Type (3/4) | 修正済み Type (3/4) | |
| 引き出し Type (3/4) | 引き出し Type (3/4) | 引き出し Type (3/4) | 引き出し Type (3/4) | 引き出し Type (3/4) |
