アプリケーション:
動作原理:
モーターサーキットブレーカーには過負荷および短絡保護機能があります。過負荷は、バイメタルストリップを加熱して曲げることによって達成され、上部のトリップ機構がトリップし、ラインの保護が実現されます。熱磁性モールドケース遮断器と比較して、高精度、小電流、より正確な保護を備えています。実用的なモーター保護。短絡保護は、コイルを介してローレンツ磁力を発生させることで実現され、磁力によって鉄心が駆動されてトリップ機構が作動し、ブレーカーが開き、回路が切断され、モーターが保護されます。通常、モーター始動時の高電流保護に使用されます。

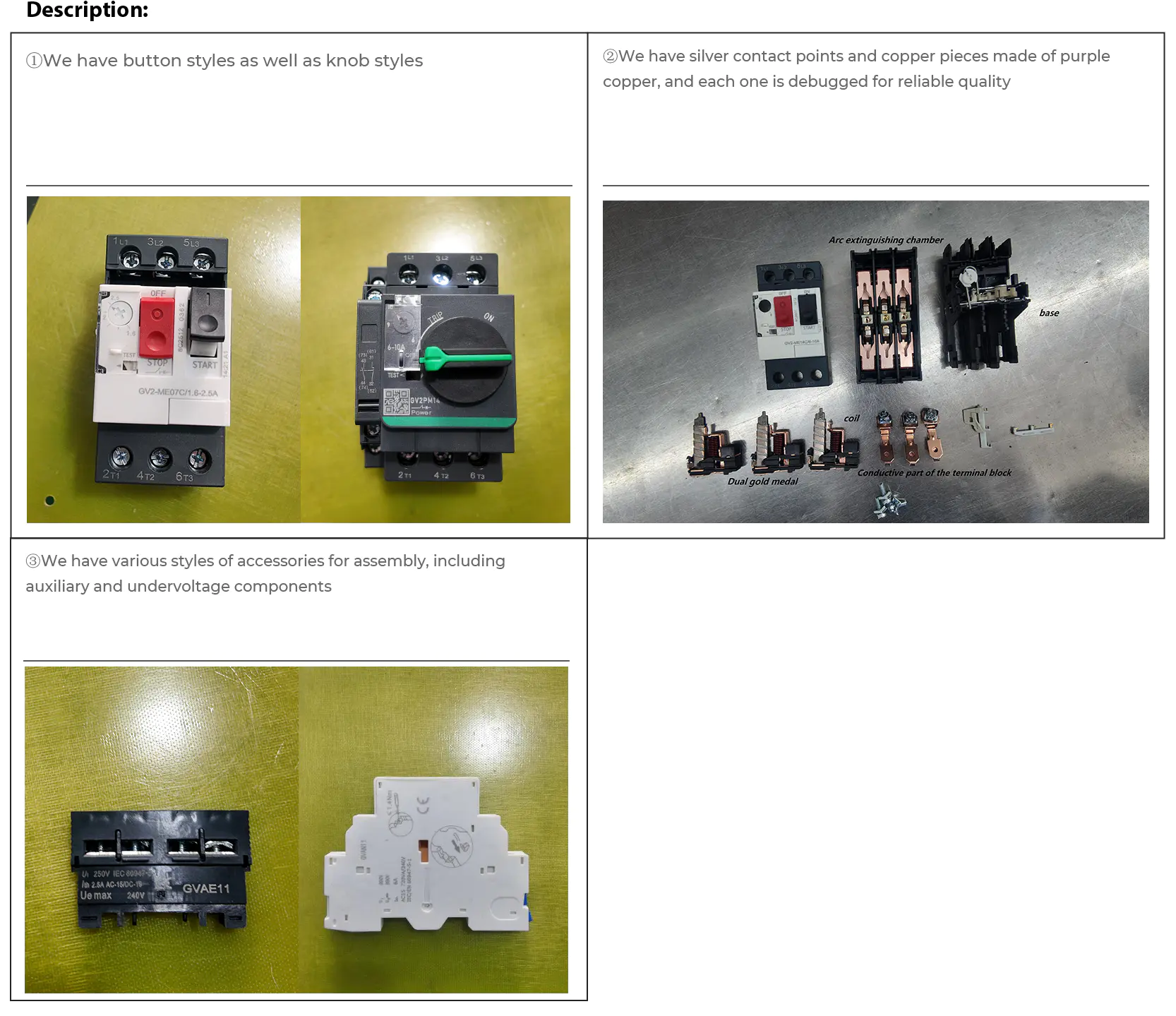

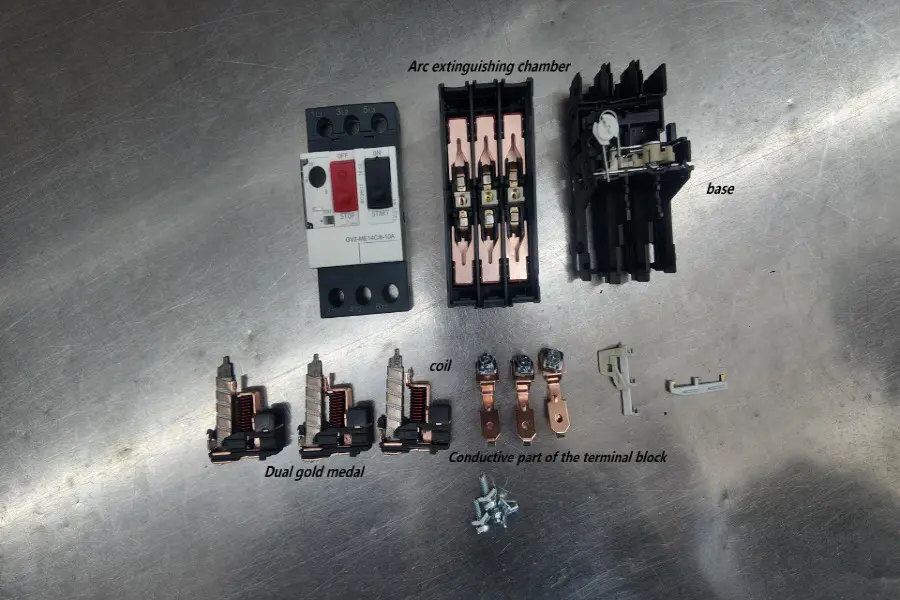

製品アクセサリー

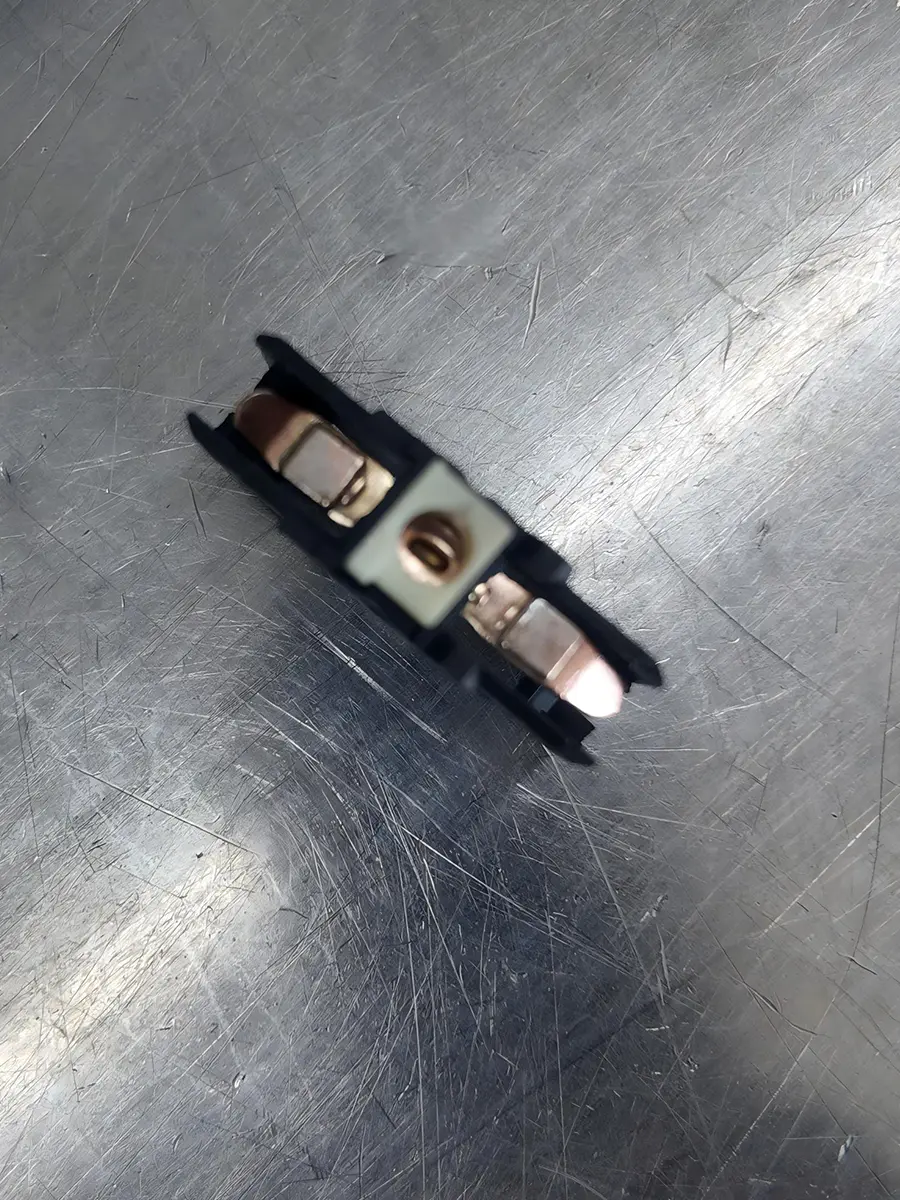

Movingcontact

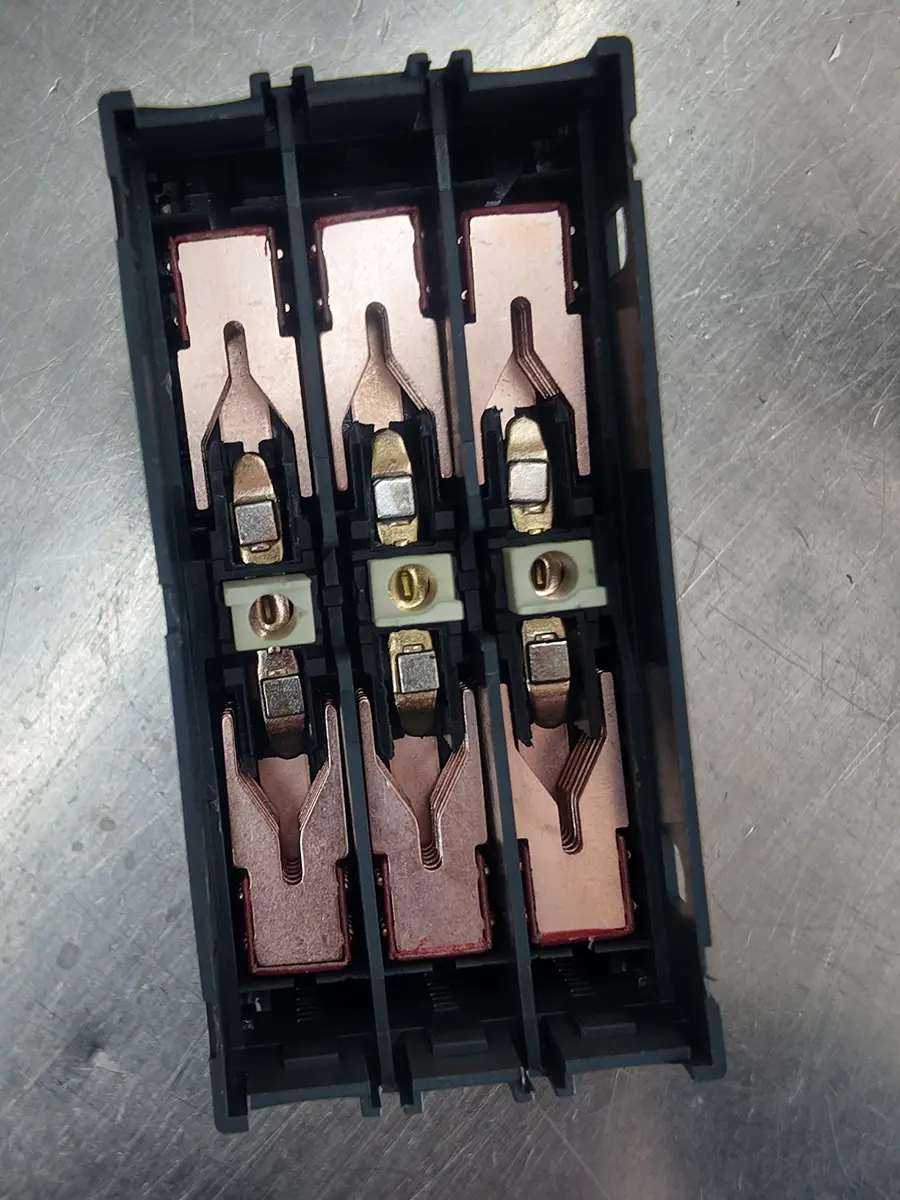

arcextinguishingchamber

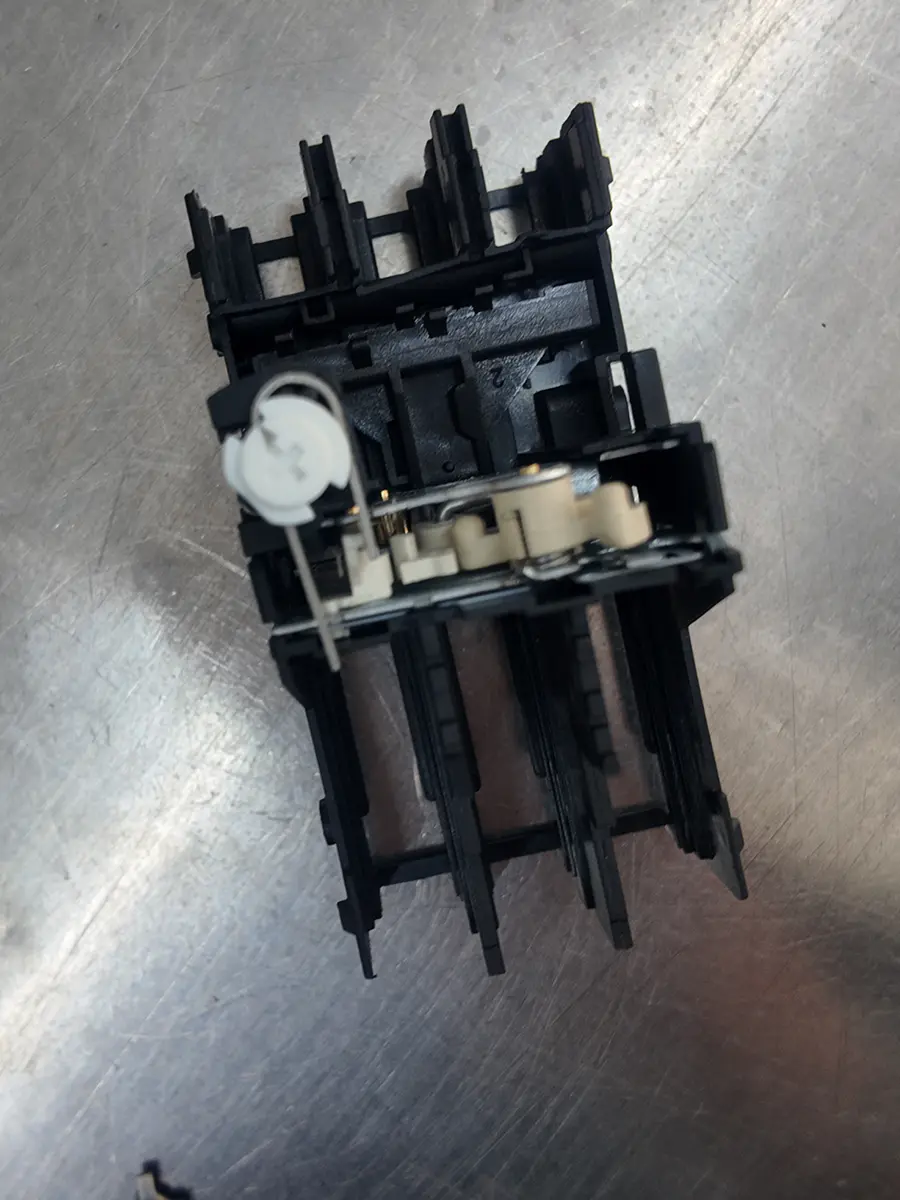

base

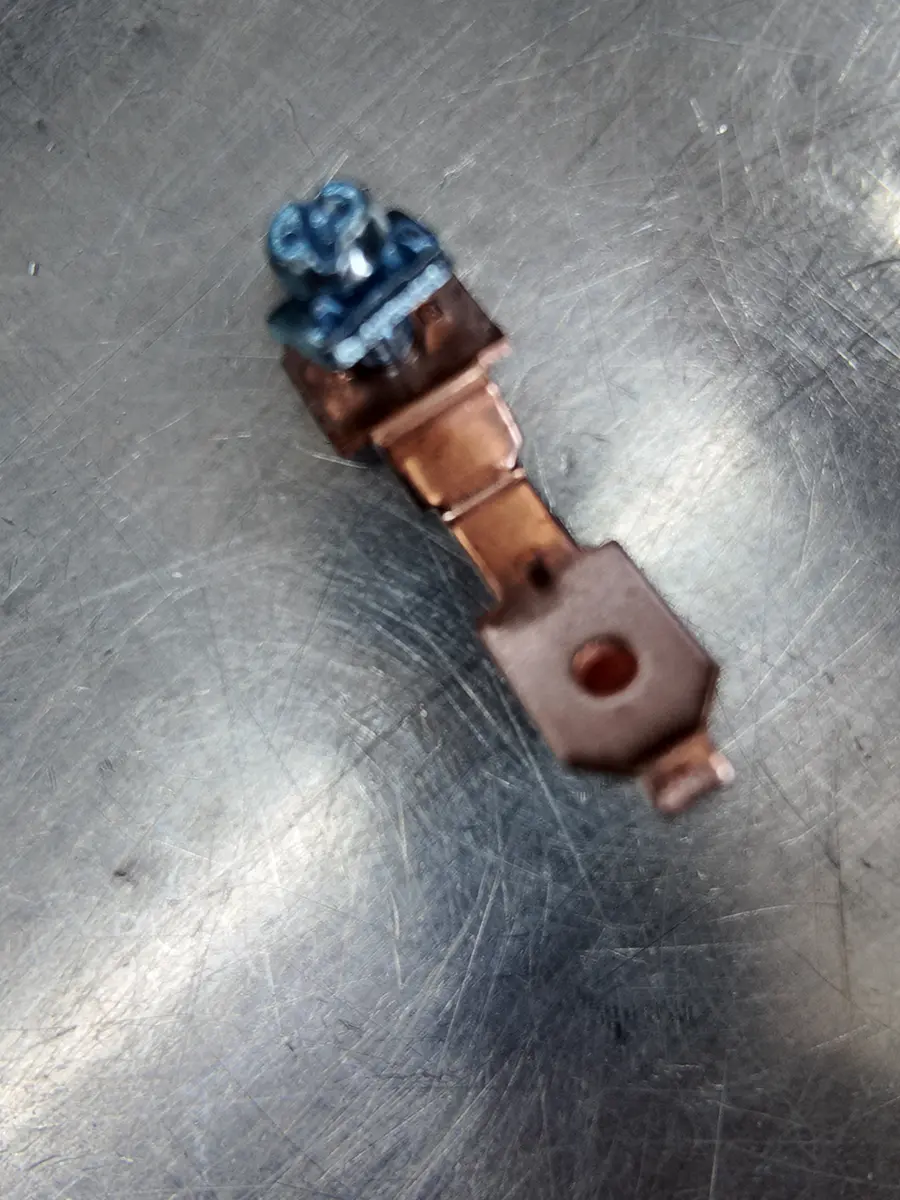

conductivpartoftheterminalblock

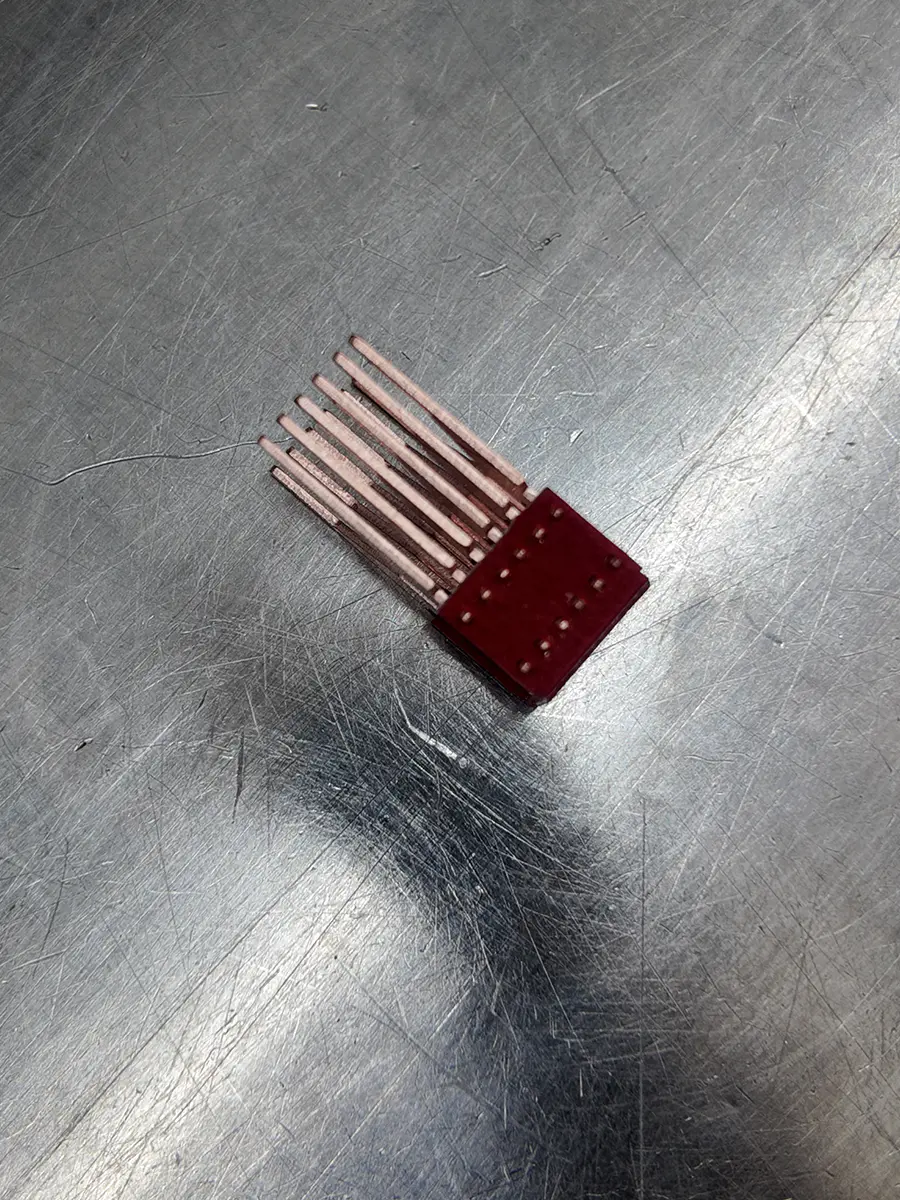

DJI_20260111145146_0084_D

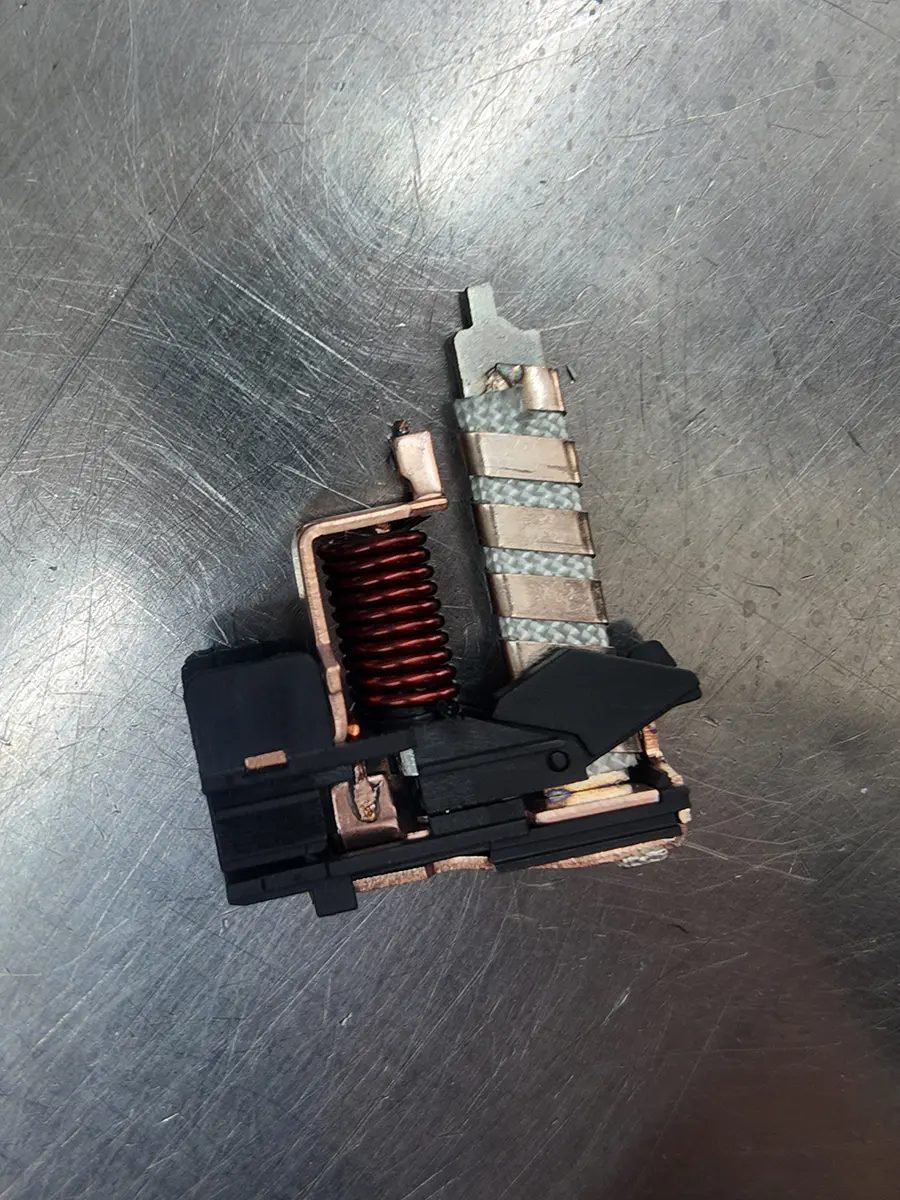

Dualgoldmedalcoil
-
DSC01043 MCCB, Temperature rise test
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-

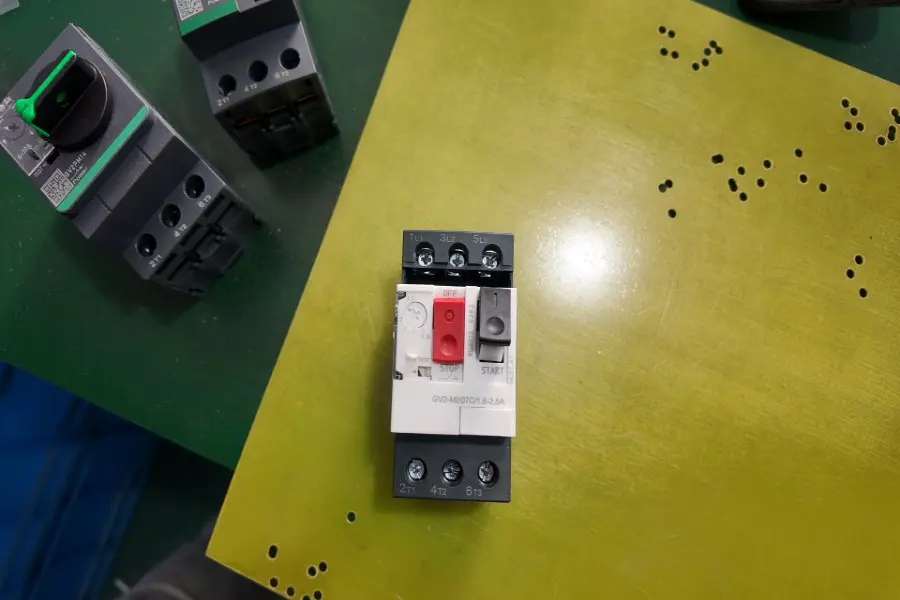

MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench

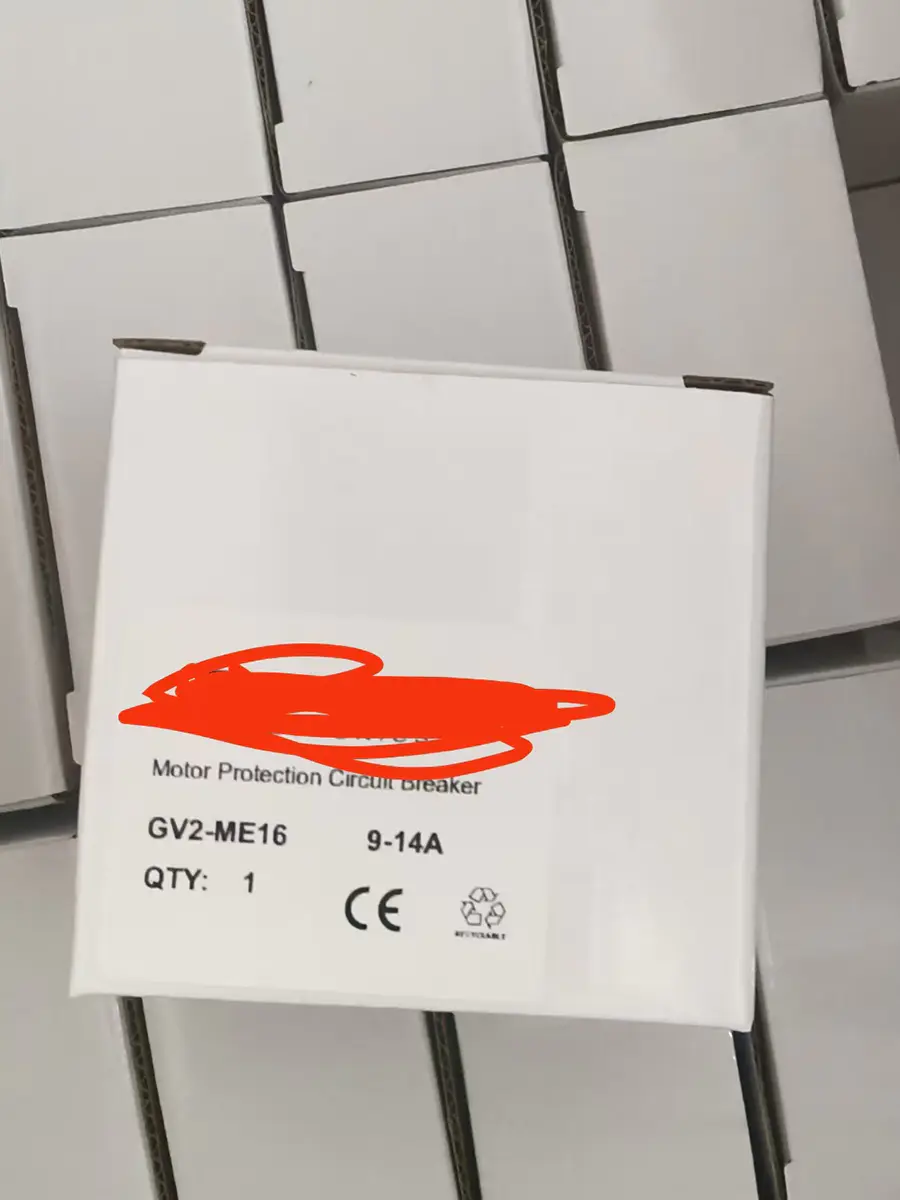

輸送の安全性を確保するため、当社の電気製品は強化木箱に入れて輸出されます。木箱には熱処理が施されており、ISPM-15マークが付いているため、迅速な通関が可能です。盛り上がったベースのデザインはフォークリフトの操作を容易にし、内部の衝撃吸収固定により製品が無傷で到着することを保証します。すべての外装箱には明確なラベルが付けられ、国際物流基準に準拠しています。
-
Power transmission successful
-

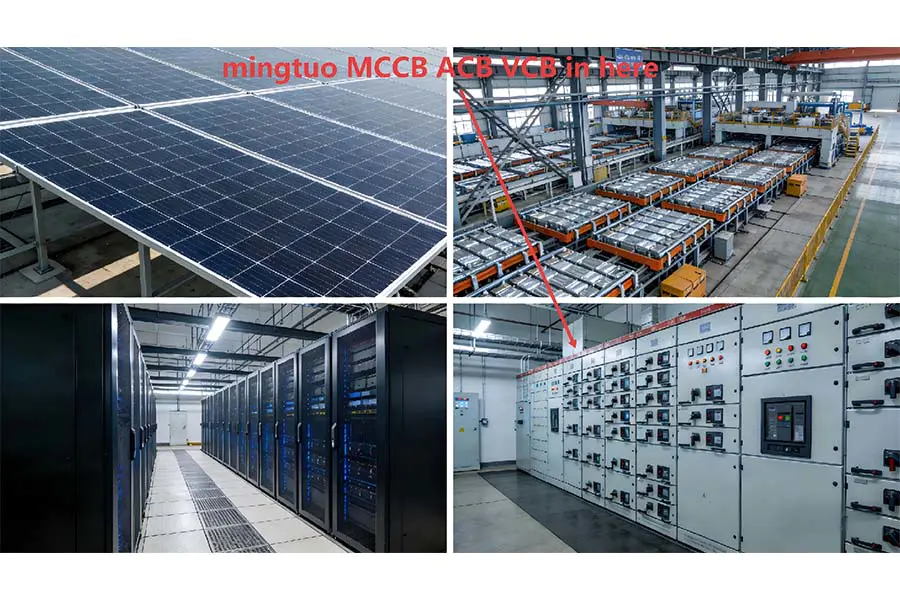

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

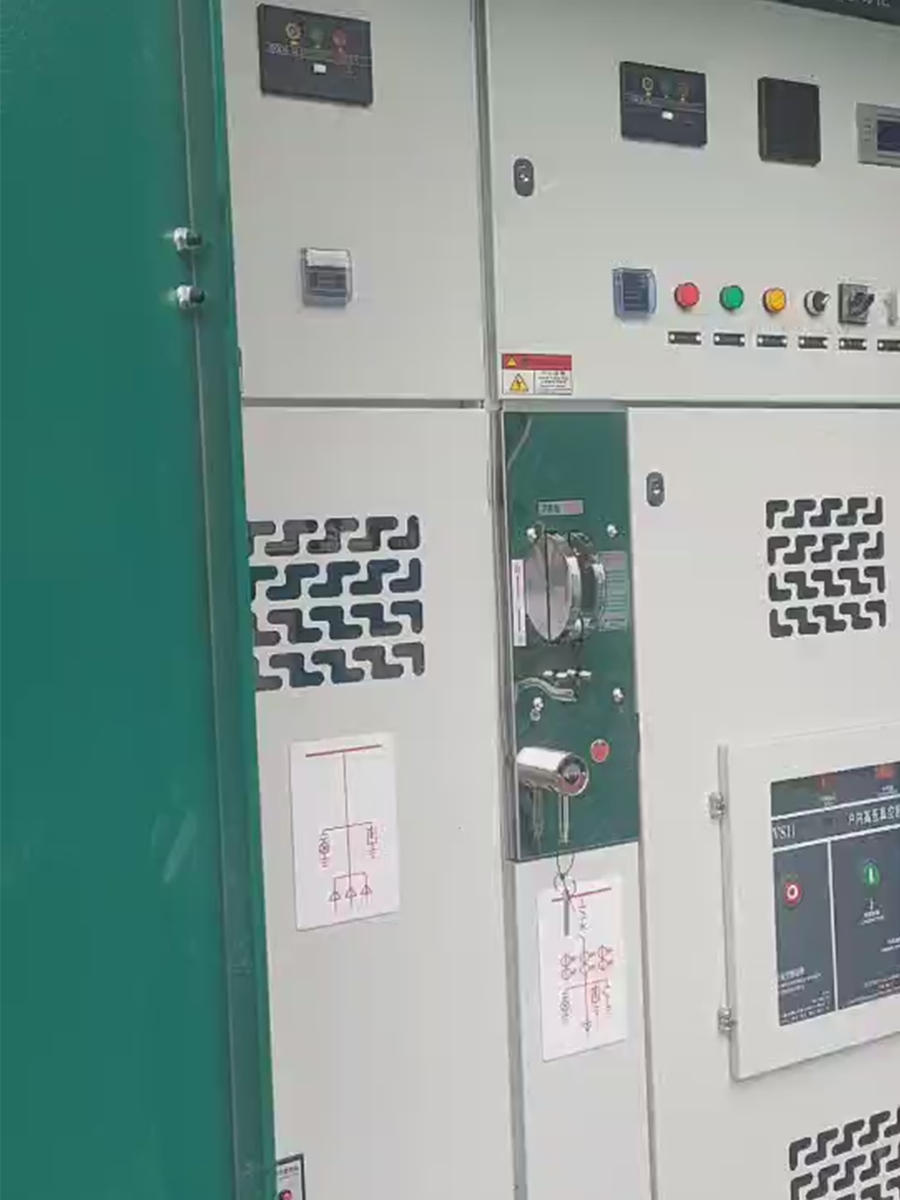

Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | 製品型式 | 電流範囲 | 三相モーター |
| GV2-ME01C | 0.1～0.16A | - | |
| GV2-ME02C | 0.16～0.25A | - | |
| GV2-ME03C | 0.25～0.4A | - | |
| GV2-ME04C | 0.4～0.63A | - | |
| GV2-ME05C | 0.63～1A | - | |
| GV2-ME06C | 1～1.6A | 0.37KW | |
| GV2-ME07C | 1.6～2.5A | 0.75KW | |
| GV2-ME08C | 2.5～4A | 1.5KW | |
| GV2-ME10C | 4～6.3A | 2.2KW | |
| GV2-ME14C | 6～10A | 4KW | |
| GV2-ME16C | 9～14A | 5.5KW | |
| GV2-ME20C | 13～18A | 7.5KW | |
| GV2-ME21C | 17～23A | 11KW | |
| GV2-ME22C | 20～25A | 11KW | |
| GV2-ME32C | 24～32A | 15KW |
| モデル | 電流範囲 | トリップ電流 | サポートする 付属品 |
| GV2-ME01C | 0.1A～0.16A | 1.5A | サイドマウント接点: GV-AE1 |
| GV2-ME02C | 0.16A～0.25A | 2.4A | |
| GV2-ME03C | 0.25A～0.4A | 5A | |
| GV2-ME04C | 0.4A～0.63A | 8A | |
| GV2-ME05C | 0.63A～1A | 13A | |
| GV2-ME06C | 1A～1.6A | 22.5A | |
| GV2-ME07C | 1.6A～2.5A | 33.5A | |
| GV2-ME08C | 2.5A～4A | 51A | |
| GV2-ME10C | 4A～6.3A | 78A | |
| GV2-ME14C | 6A～10A | 138A | |
| GV2-ME16C | 9A～14A | 170A | |
| GV2-ME20C | 13A～18A | 223A | |
| GV2-ME21C | 17A～23A | 327A | |
| GV2-ME22C | 20A～25A | 327A | |
| GV2-ME32C | 24A～32A | 416A |

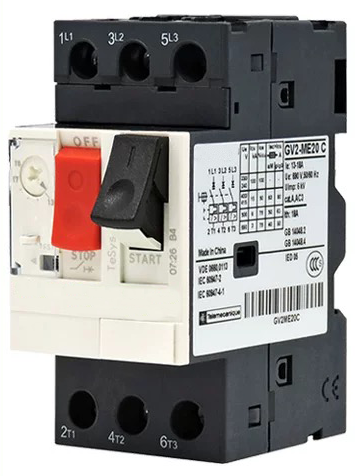

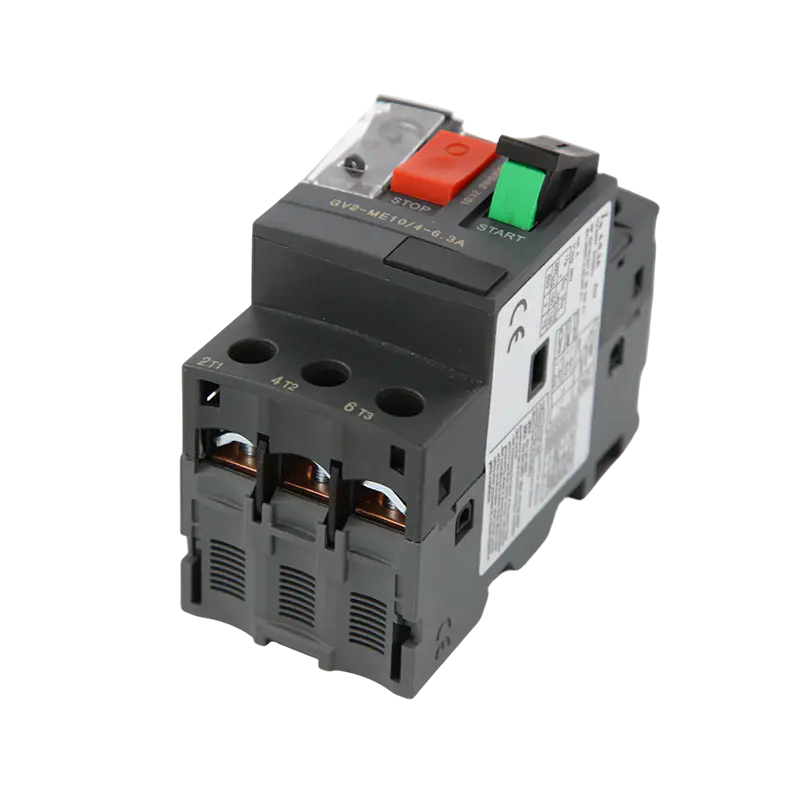

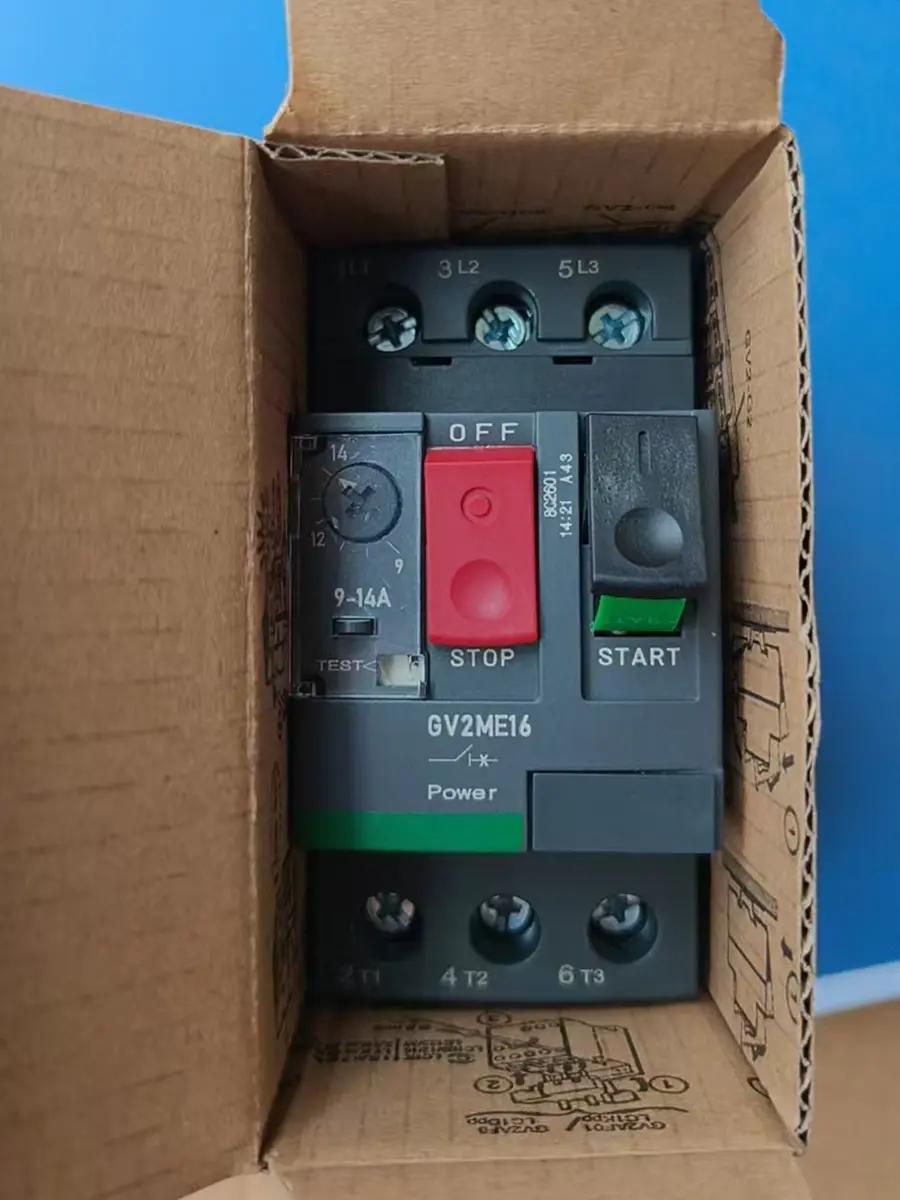

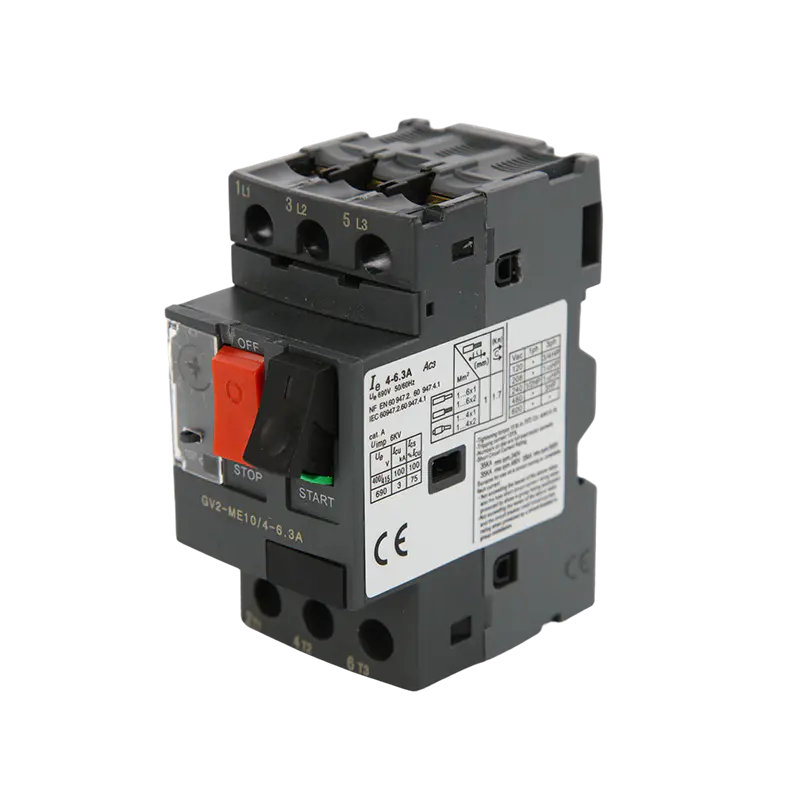

熱磁気保護付き GV2ME モーターサーキットブレーカー
| 50/60Hz、AC-3クラス 三相モーターの標準定格電力 | ホットレリーズ設定範囲(A) |
電磁引外し電流 ID ±20% (A) | ケーシングありの電流(A) | モデル | 重量(kg) | |||
| 230V(kW) | 400V(kW) | 415V(kW) | 440V(kW) | |||||
| - | - | - | - | 0.1…0.16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0.16…0.25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0.25…0.40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0.40…0.63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0.63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1.6…2.5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2.5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
