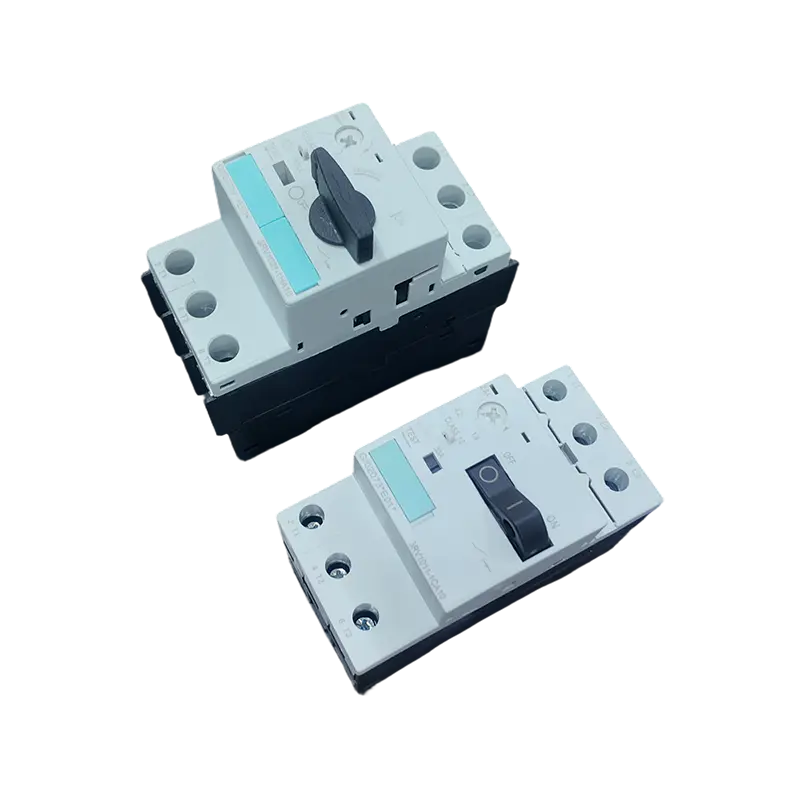

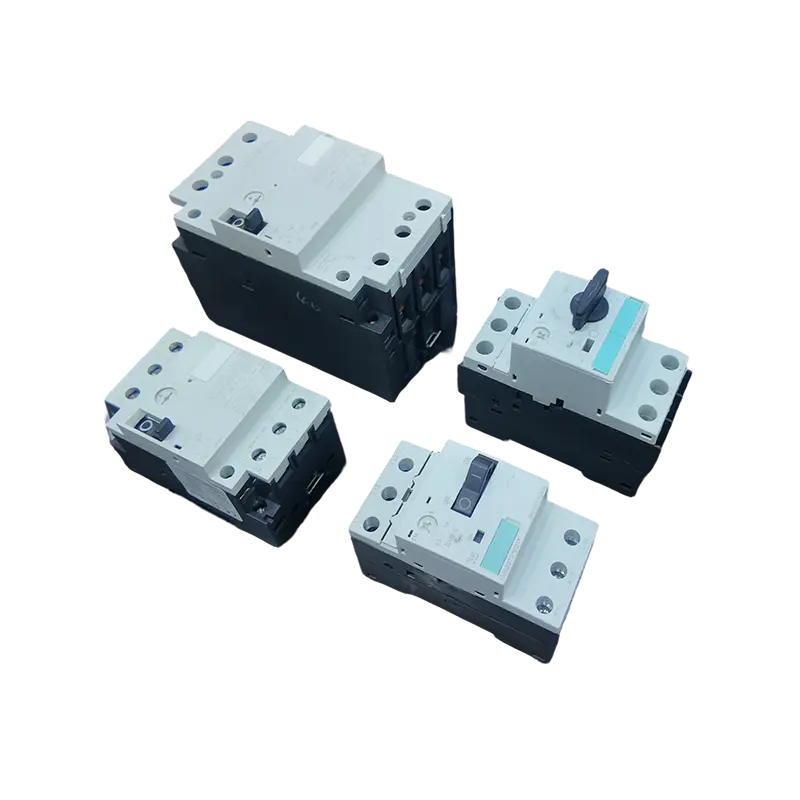

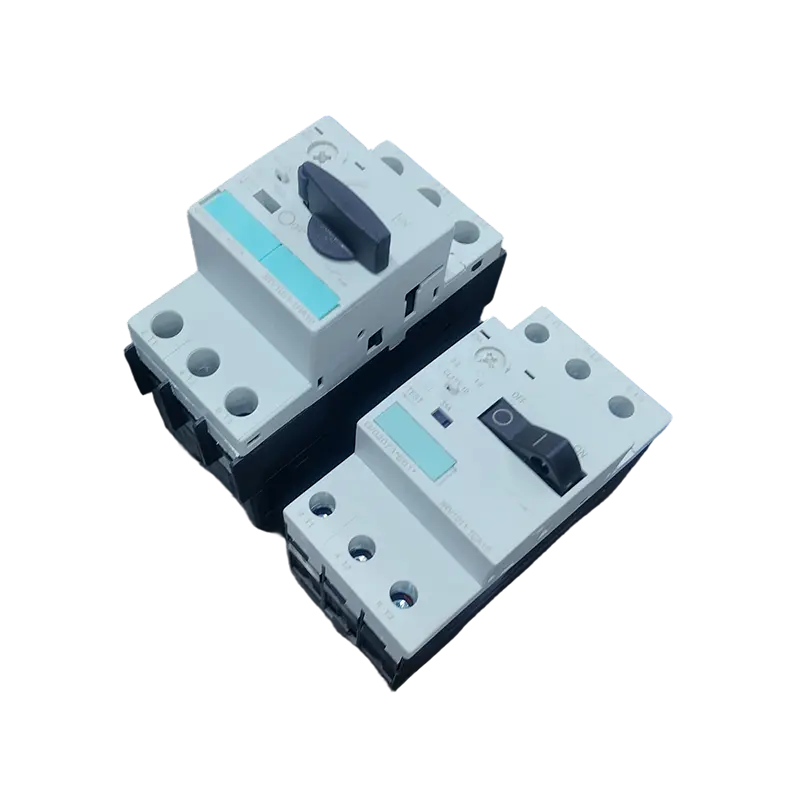

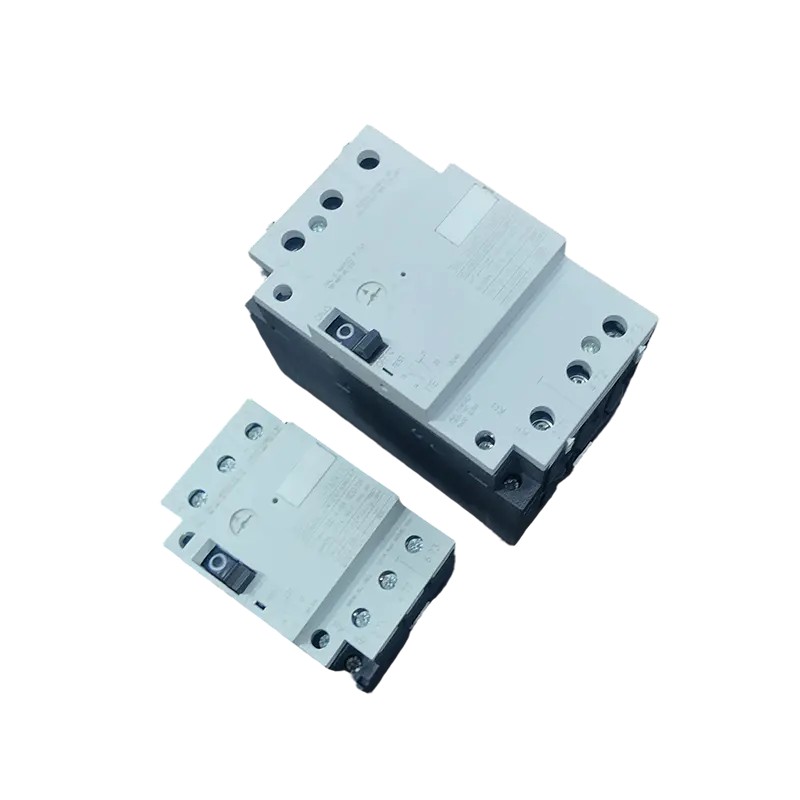

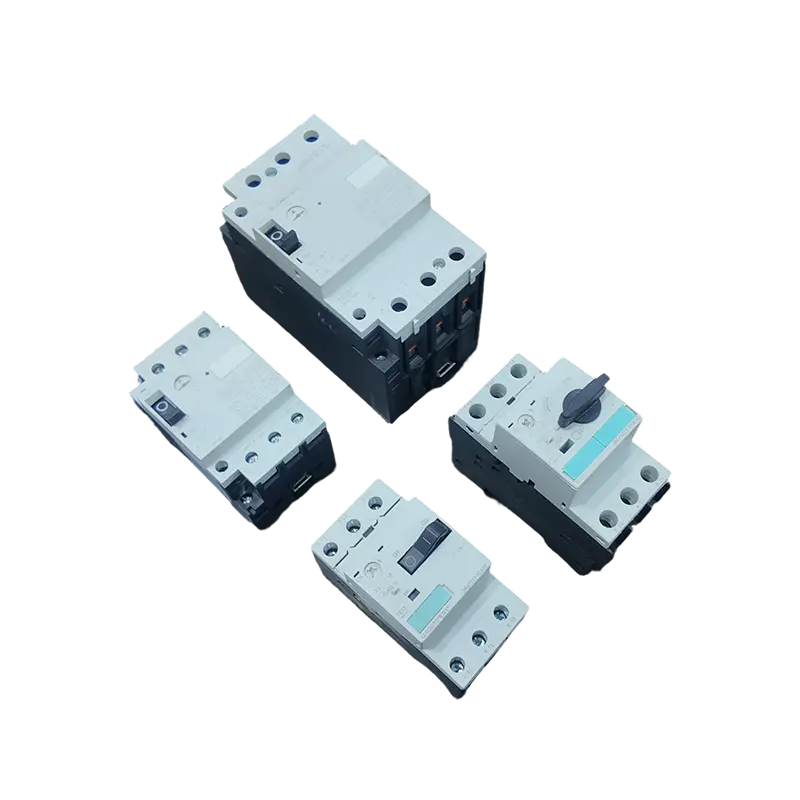

モーターサーキットブレーカーには過負荷および短絡保護機能があります。過負荷は、バイメタルストリップを加熱して曲げることによって達成され、上部のトリップ機構がトリップし、ラインの保護が実現されます。熱磁性モールドケース遮断器と比較して、高精度、小電流、より正確な保護を備えています。実用的なモーター保護。短絡保護は、コイルを介してローレンツ磁力を発生させることで実現され、磁力によって鉄心が駆動されてトリップ機構が作動し、ブレーカーが開き、回路が切断され、モーターが保護されます。通常、モーター始動時の高電流保護に使用されます。
製品アクセサリー
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories
| 1.ボタンスタイルとノブスタイルがあります | |
 | |
| 2.銀製の接点と紫銅製の銅片があり、それぞれが信頼できる品質のためにデバッグされています | |
 | |
| 3. 補助部品や不足電圧部品など、組み立て用のさまざまなスタイルのアクセサリを用意しています | |
| | |
-
Transient test
-
Steady-state test
-
Steady-state test
-
Steady-state test
-
Temperature rise test
輸送の安全性を確保するため、当社の電気製品は強化木箱に入れて輸出されます。木箱には熱処理が施されており、ISPM-15マークが付いているため、迅速な通関が可能です。盛り上がったベースのデザインはフォークリフトの操作を容易にし、内部の衝撃吸収固定により製品は無傷で到着します。すべての外装箱には明確なラベルが付けられ、国際物流基準に準拠しています。
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | 製品型式 | 電流範囲 | 三相モーター |
| GV2-ME01C | 0.1～0.16A | - | |
| GV2-ME02C | 0.16～0.25A | - | |
| GV2-ME03C | 0.25～0.4A | - | |
| GV2-ME04C | 0.4～0.63A | - | |
| GV2-ME05C | 0.63–1A | - | |
| GV2-ME06C | 1～1.6A | 0.37KW | |
| GV2-ME07C | 1.6～2.5A | 0.75KW | |
| GV2-ME08C | 2.5～4A | 1.5KW | |
| GV2-ME10C | 4～6.3A | 2.2KW | |
| GV2-ME14C | 6～10A | 4KW | |
| GV2-ME16C | 9～14A | 5.5KW | |
| GV2-ME20C | 13～18A | 7.5KW | |
| GV2-ME21C | 17～23A | 11KW | |
| GV2-ME22C | 20～25A | 11KW | |
| GV2-ME32C | 24～32A | 15KW |
| モデル | 電流範囲 | トリップ電流 | サポートする 付属品 |
| GV2-ME01C | 0.1A～0.16A | 1.5A | サイドマウント接点: GV-AE1 |
| GV2-ME02C | 0.16A～0.25A | 2.4A | |
| GV2-ME03C | 0.25A～0.4A | 5A | |
| GV2-ME04C | 0.4A～0.63A | 8A | |
| GV2-ME05C | 0.63A～1A | 13A | |
| GV2-ME06C | 1A～1.6A | 22.5A | |
| GV2-ME07C | 1.6A～2.5A | 33.5A | |
| GV2-ME08C | 2.5A～4A | 51A | |
| GV2-ME10C | 4A～6.3A | 78A | |
| GV2-ME14C | 6A～10A | 138A | |
| GV2-ME16C | 9A～14A | 170A | |
| GV2-ME20C | 13A～18A | 223A | |
| GV2-ME21C | 17A～23A | 327A | |
| GV2-ME22C | 20A～25A | 327A | |
| GV2-ME32C | 24A～32A | 416A |
熱磁気保護付き GV2ME モーターサーキットブレーカー
| 50/60Hz、AC-3クラス 三相モーターの標準定格電力 | ホットレリーズ設定範囲(A) |
電磁引外し電流 ID ±20% (A) | ケーシングありの電流(A) | モデル | 重量(kg) | |||
| 230V(kW) | 400V(kW) | 415V(kW) | 440V(kW) | |||||
| - | - | - | - | 0.1…0.16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0.16…0.25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0.25…0.40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0.40…0.63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0.63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1.6…2.5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2.5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
