動作原理: 配電ネットワークの保護: 柱に設置されたフィーダー線、地方の電化、配電回路の自動区分化。
変電所: 送電線、変圧器保護、バスタイブレーカー。
産業用電源システム: 工場の主入力線、大型モーター保護、産業用負荷回路。

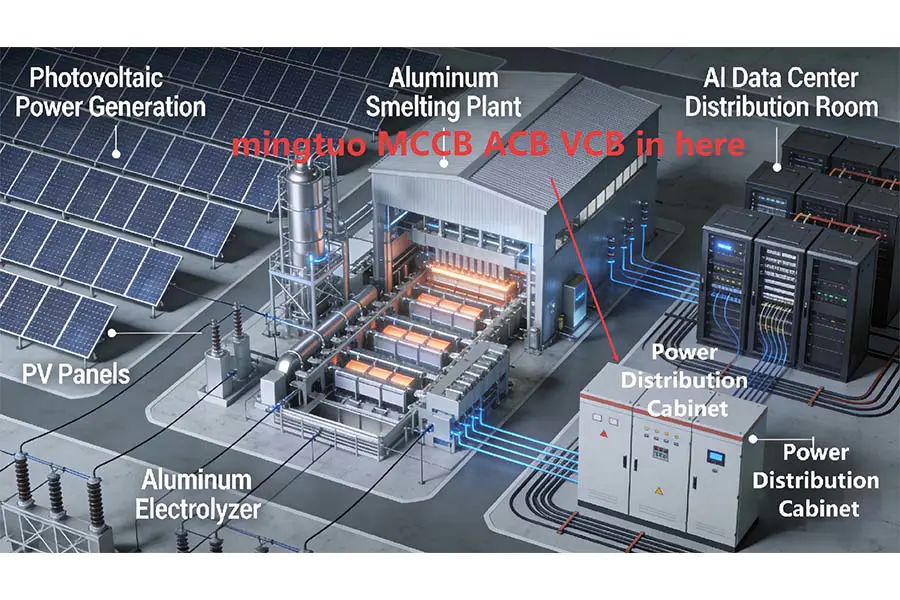

インフラストラクチャ プロジェクト: 再生可能エネルギー接続、鉄道電化、鉱山電力システム。
特殊なシナリオ: 頻繁な負荷切り替え、コンデンサ バンク制御、およびケーブル充電電流の安全な遮断。
 |  |  |
 |  |  |

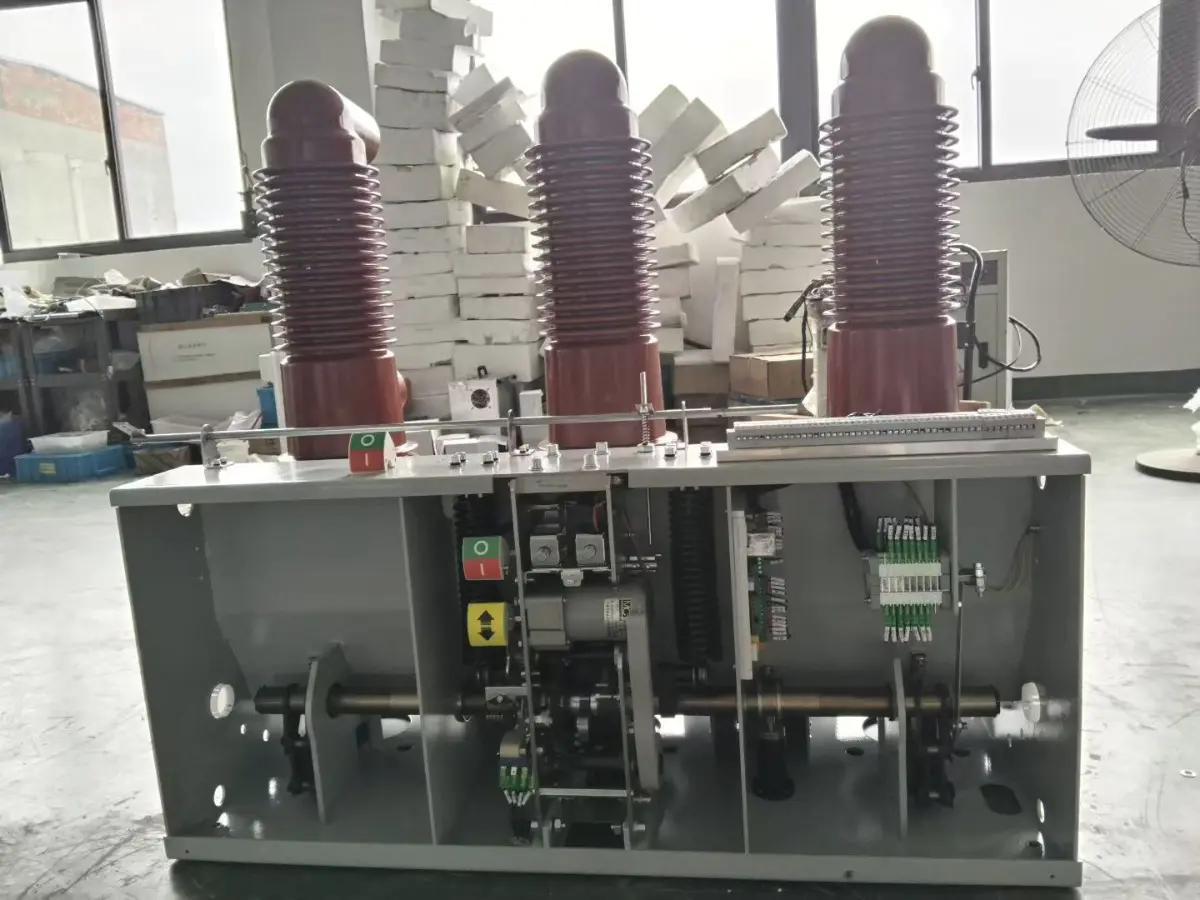

真空遮断技術: 密封された遮断器は、高い絶縁耐力、消弧性、および長い耐用年数にわたって一貫した性能を提供します。
機械的操作: バネ操作機構により手動操作と遠隔操作の両方が可能で、過負荷または短絡時に接点を迅速に切り離すことができます。
環境保護: 耐腐食性素材を使用した IP54 定格のケーシングにより、高湿度、風、塵などの極端な気象条件下でも耐久性を確保します。
コンパクトなモジュール式レイアウト: 変流器や保護リレーなどの必須の補助機器を統合しながら、設置、検査、メンテナンスを簡素化します。
10,000回の機械耐久性を誇る高い信頼性
最小限のメンテナンスを実現する高度な真空遮断器技術
屋外環境に適したコンパクトで耐腐食性の設計
IP54保護により過酷な条件下でも動作を保証
統合されたスマート監視およびリモート制御機能
GB/T 11022 および IEC 62271 規格への準拠
特定のプロジェクト要件に合わせてカスタマイズ可能な構成
 |  |  |
 |  | |

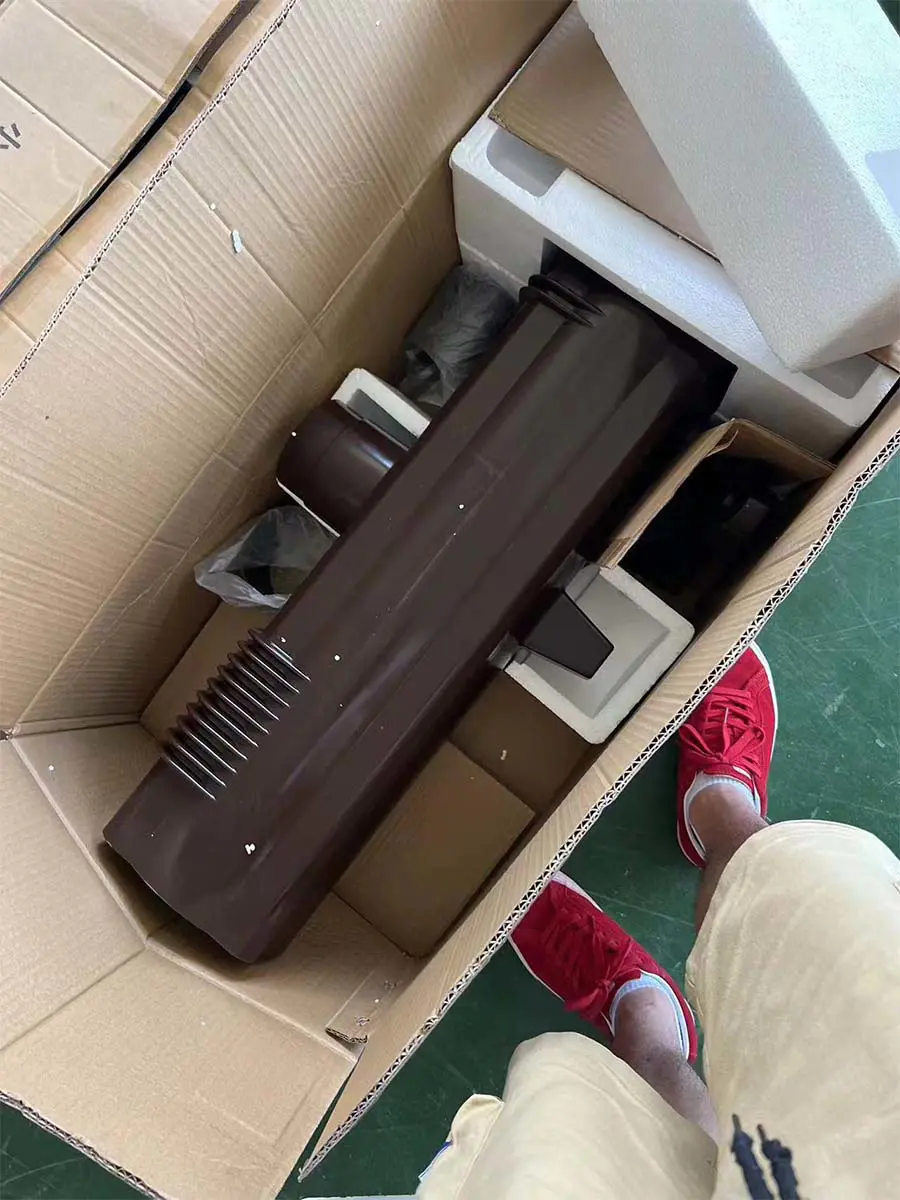

輸送の安全性を確保するため、当社の電気製品は強化木箱に入れて輸出されます。木箱には熱処理が施されており、ISPM-15マークが付いているため、迅速な通関が可能です。盛り上がったベースのデザインはフォークリフトの操作を容易にし、内部の衝撃吸収固定により製品が無傷で到着することを保証します。すべての外装箱には明確なラベルが付けられ、国際物流基準に準拠しています。
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-

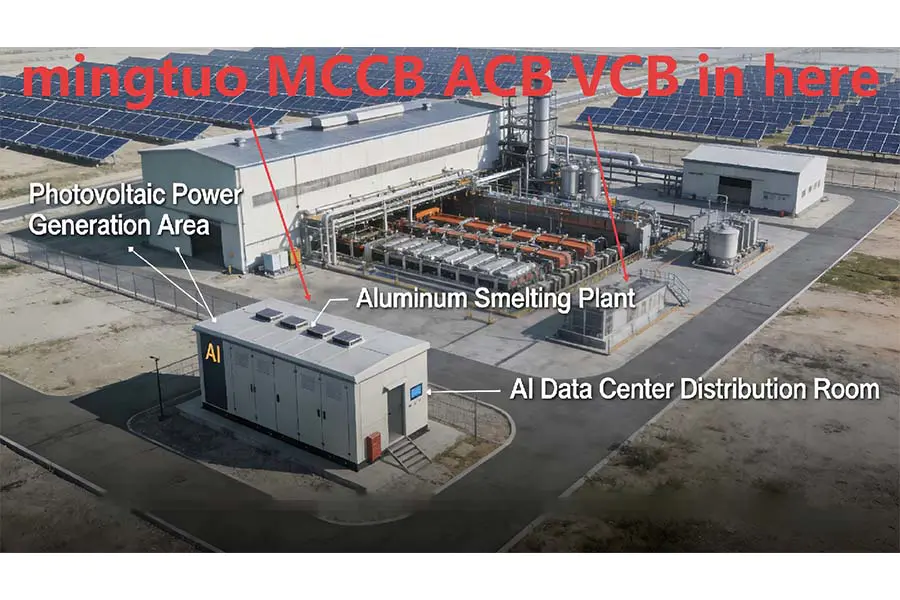

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-

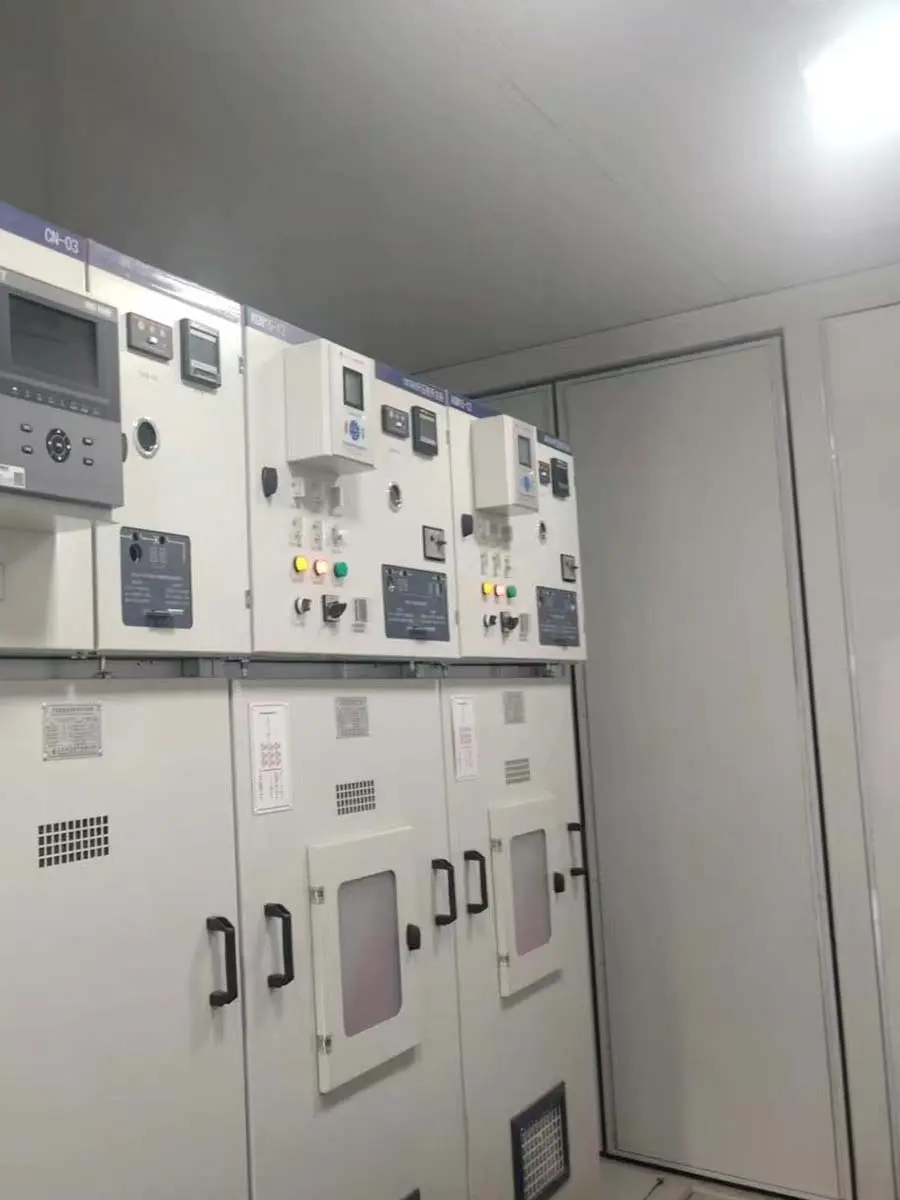

35kV high-voltage switchgear, power transmission successful
-

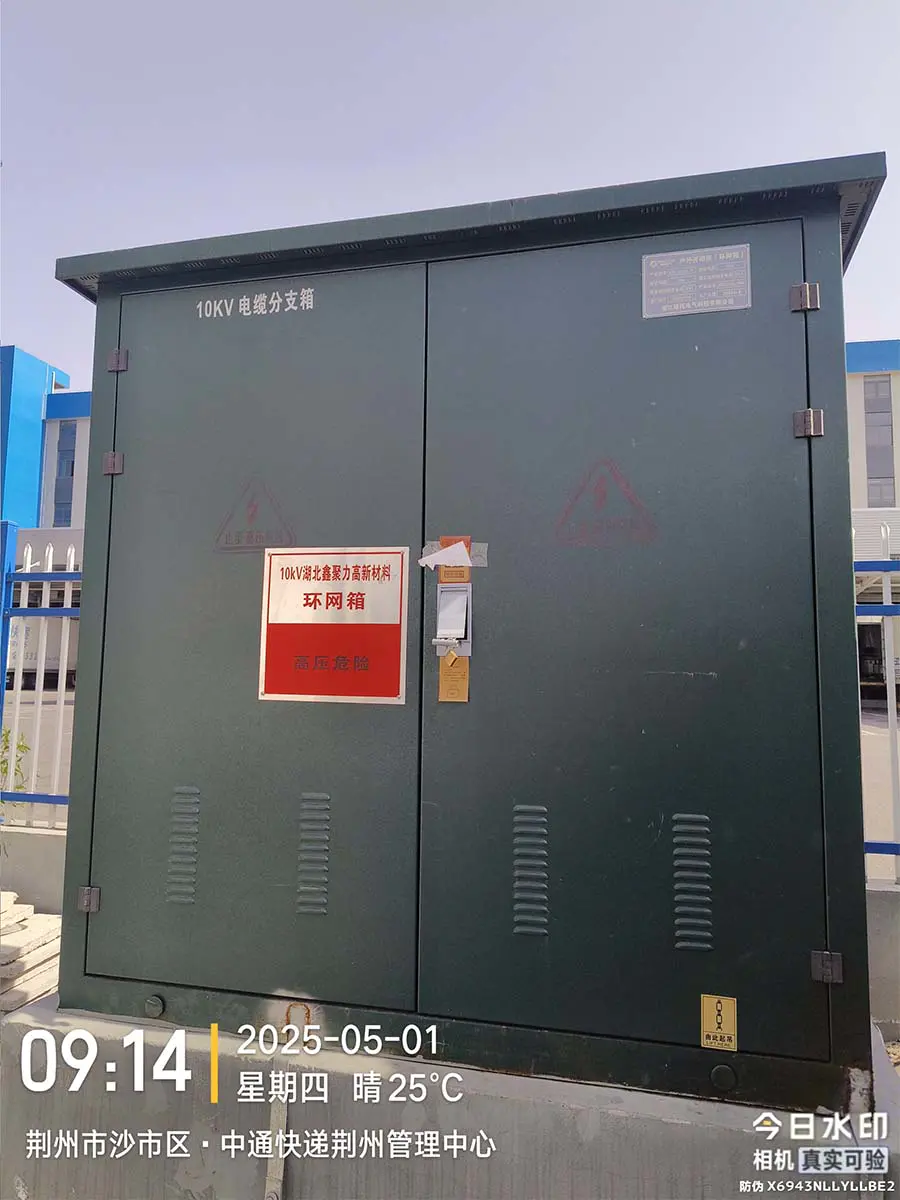

10kV ring main unit, VCB
-

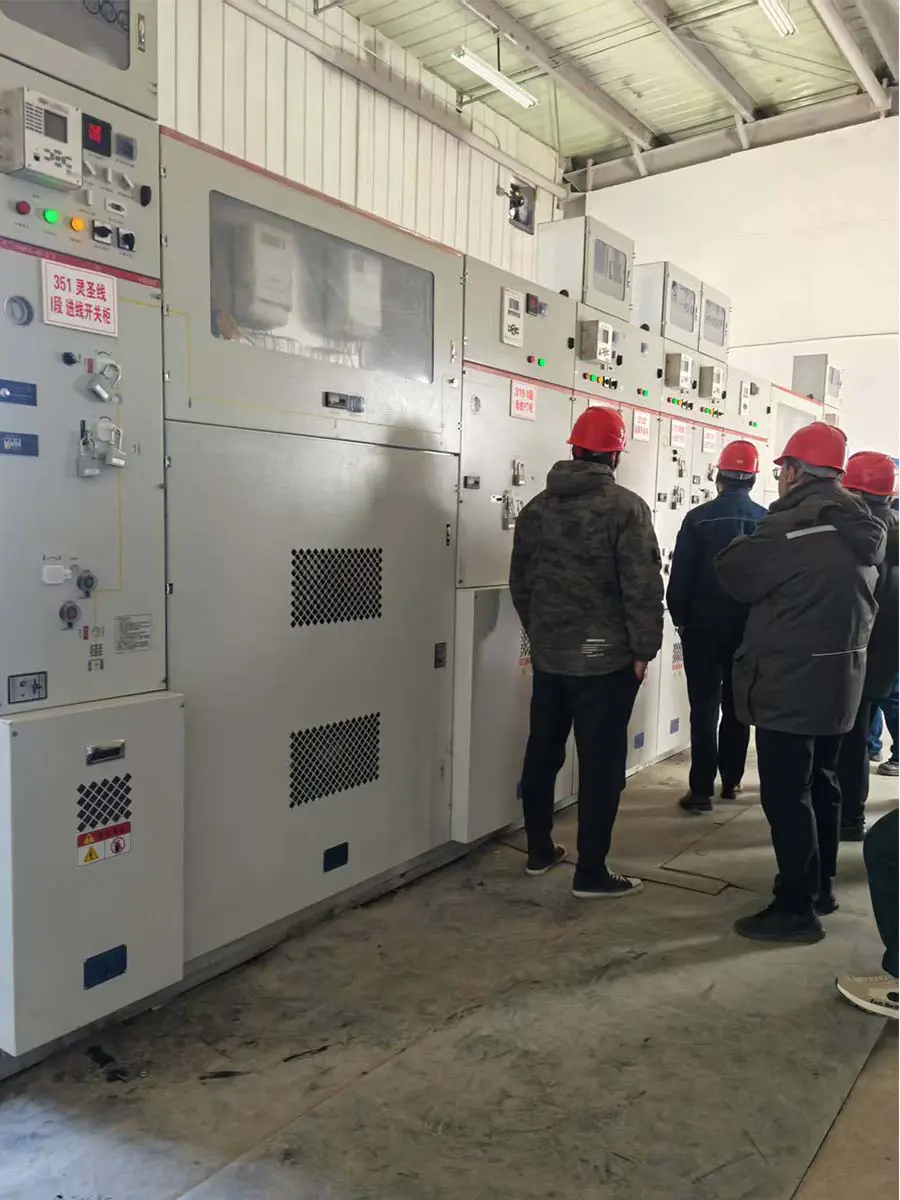

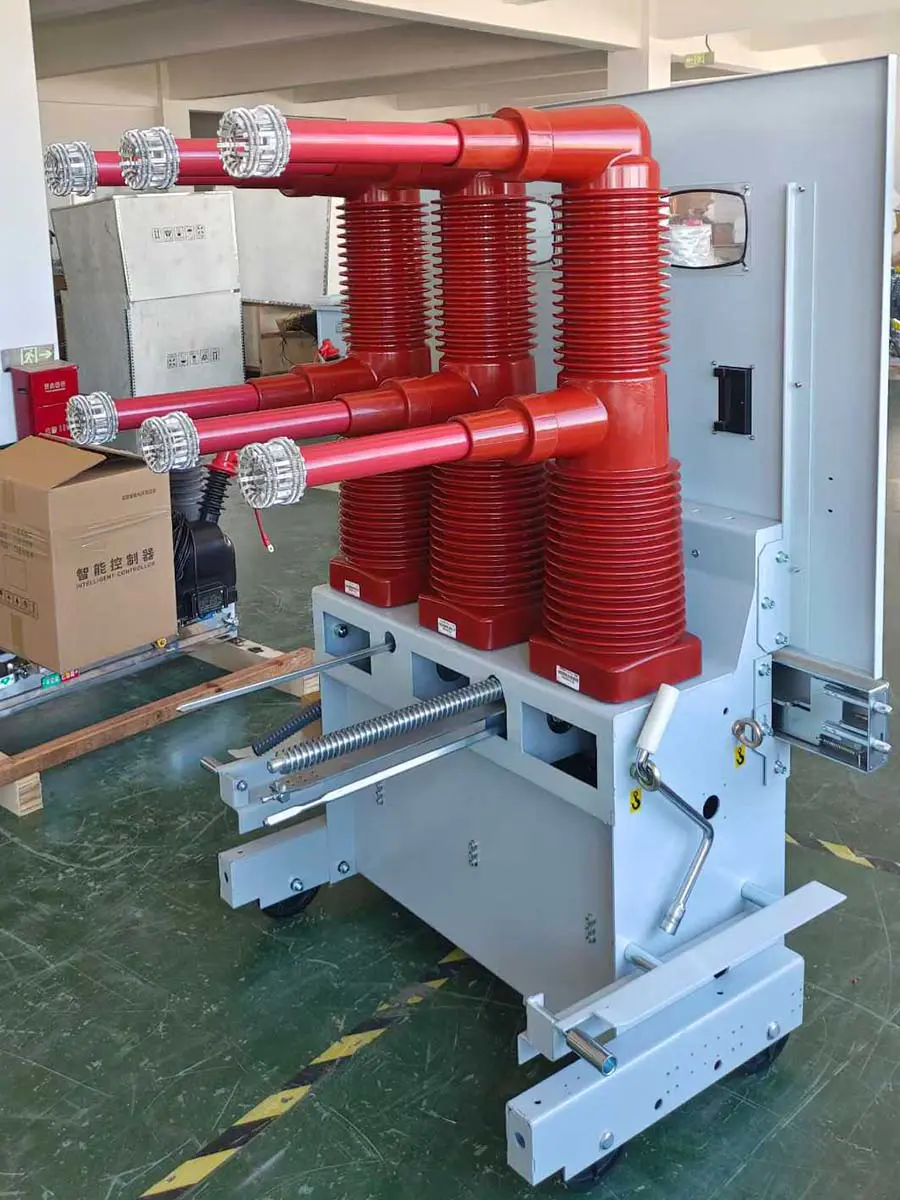

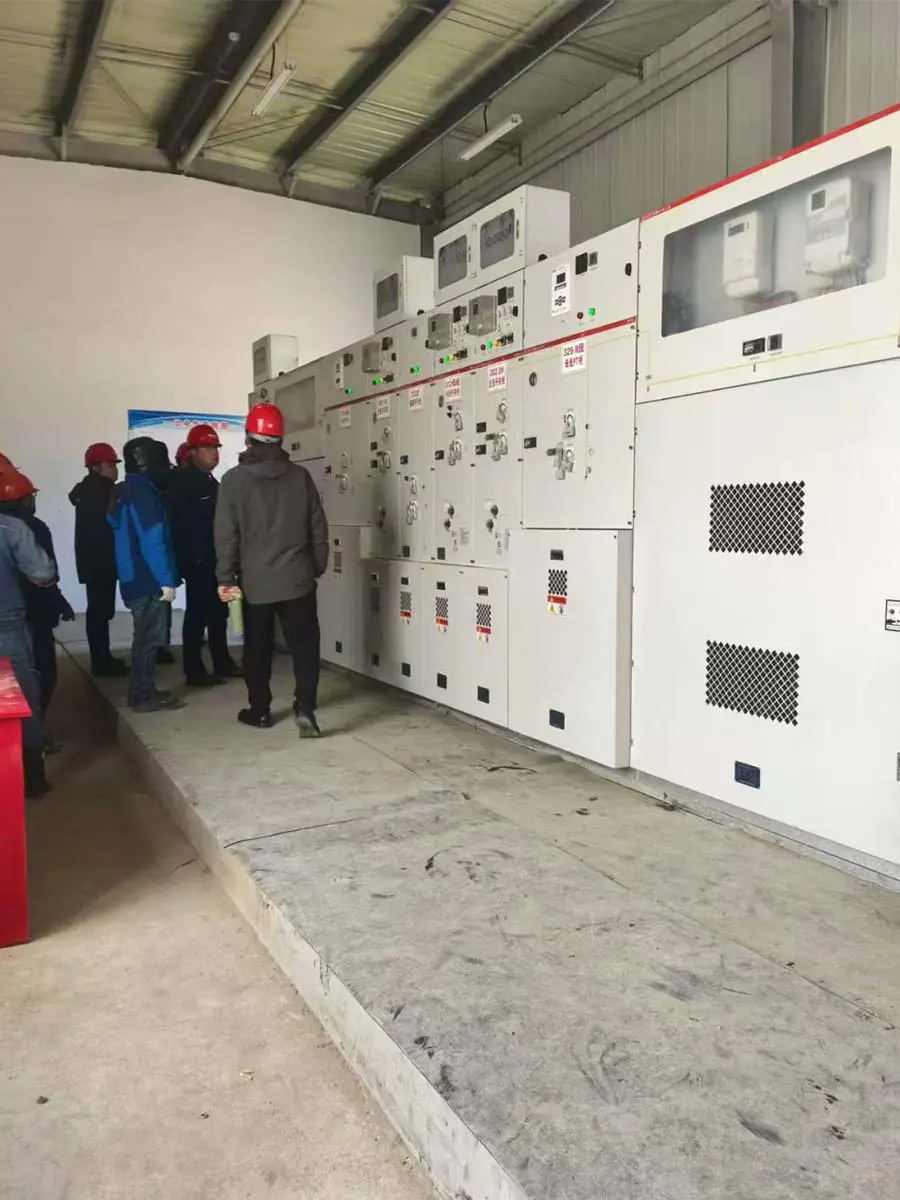

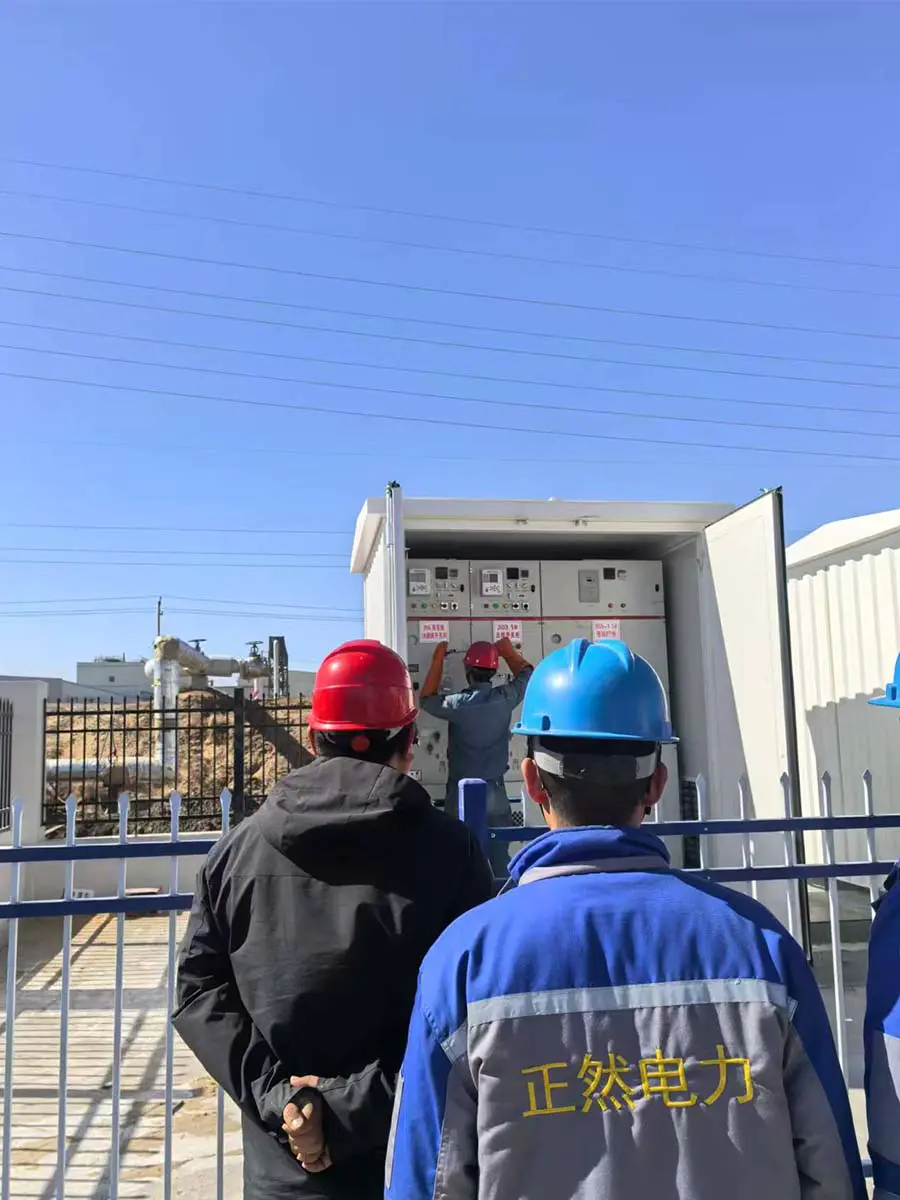

35kV gas-insulated switchgear, VCB
-

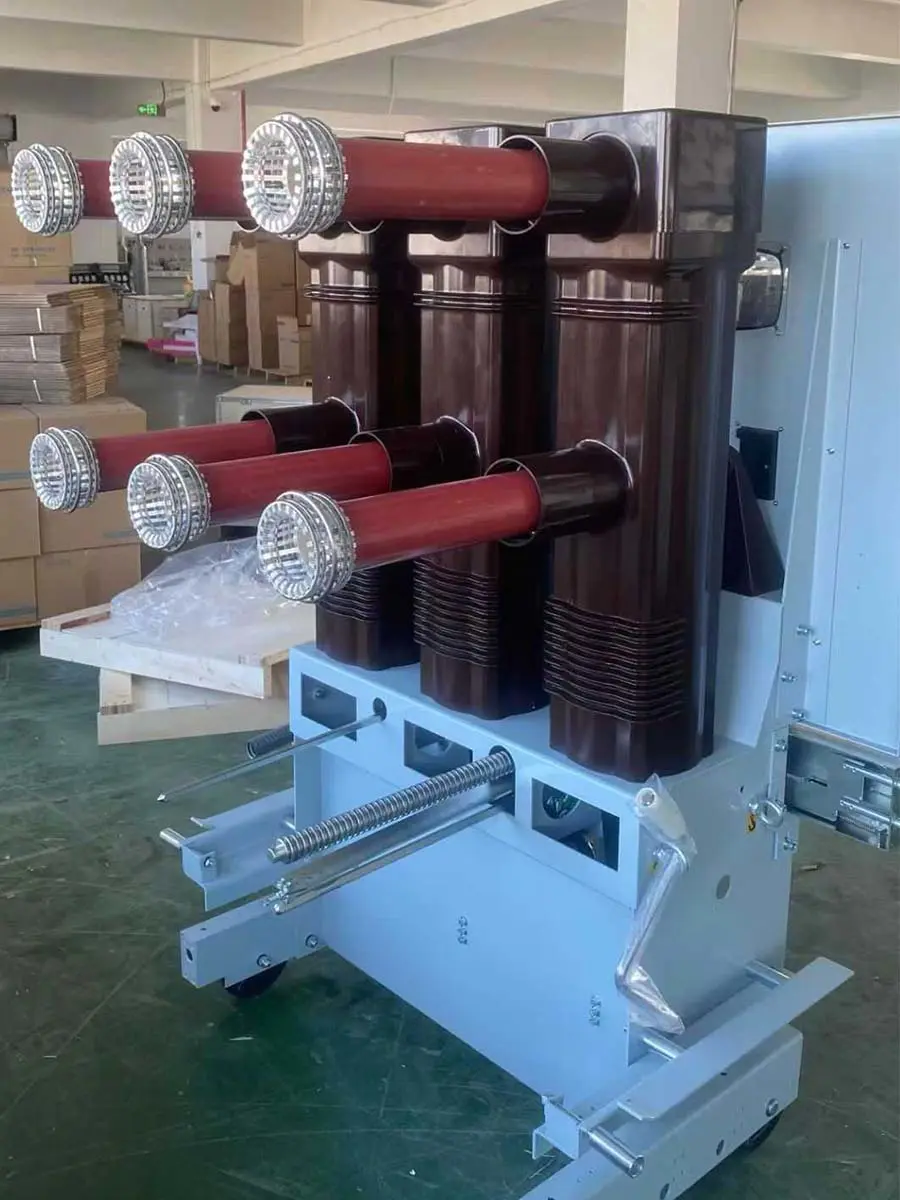

35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| パラメータのカテゴリ | 仕様 | 注意事項 |
| 定格電圧 | 12kV | 配信ネットワークの標準 |
| 定格電流 | 400A、630A、1250A | 共通の評価が利用可能 |
| 定格短時間耐電流 | 16kA、20kA、25kA | |
| 定格短絡遮断電流 | 16kA、20kA、25kA | |
| 定格ピーク耐電流 | 40kA、50kA、63kA | |
| 定格絶縁レベル | 電力周波数: 42 kV / 雷インパルス: 75 kV | (1分) |
| 機械的寿命 | 10,000 回の操作 | 最小値 |
| 電気的寿命 | 10,000 回の操作 (at rated current) | |
| インタラプタ媒体 | 真空 | セラミックボトルに密封されています |
| 作動機構 | スプリング・電磁 | |
| 制御電圧 | AC/DC110V、220V | 共通オプション |
| 全体寸法（約） | 900×800×1200mm（高さ×幅×奥行き） | 構成によって異なります |
| 設置方法 | ポールマウント / 地上マウント | 屋外用 |
| 周囲温度 | -30°C ～ 40°C |
