- High Voltage Vacuum Circuit Breaker

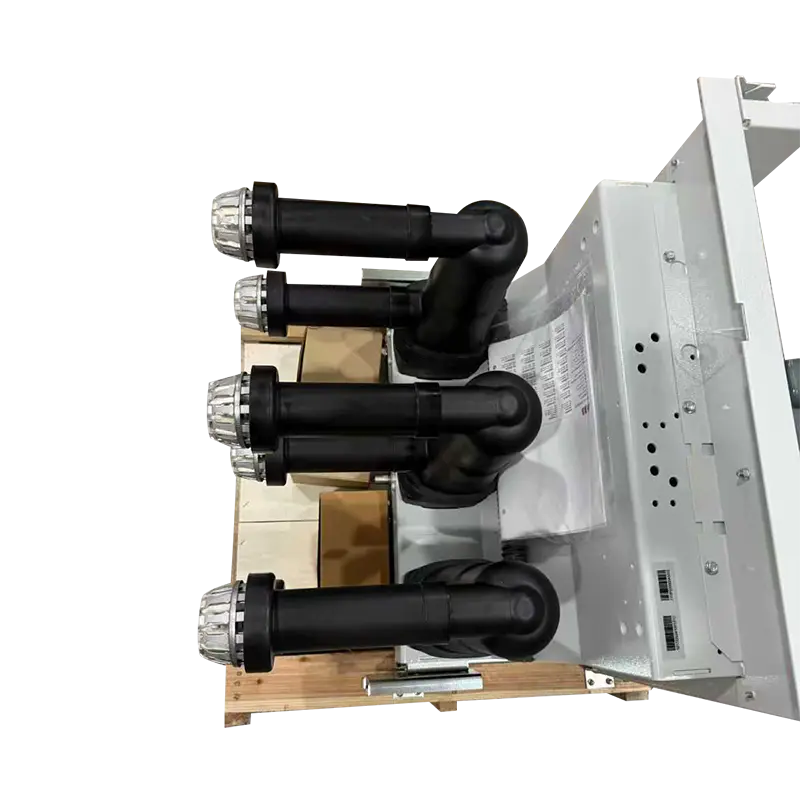

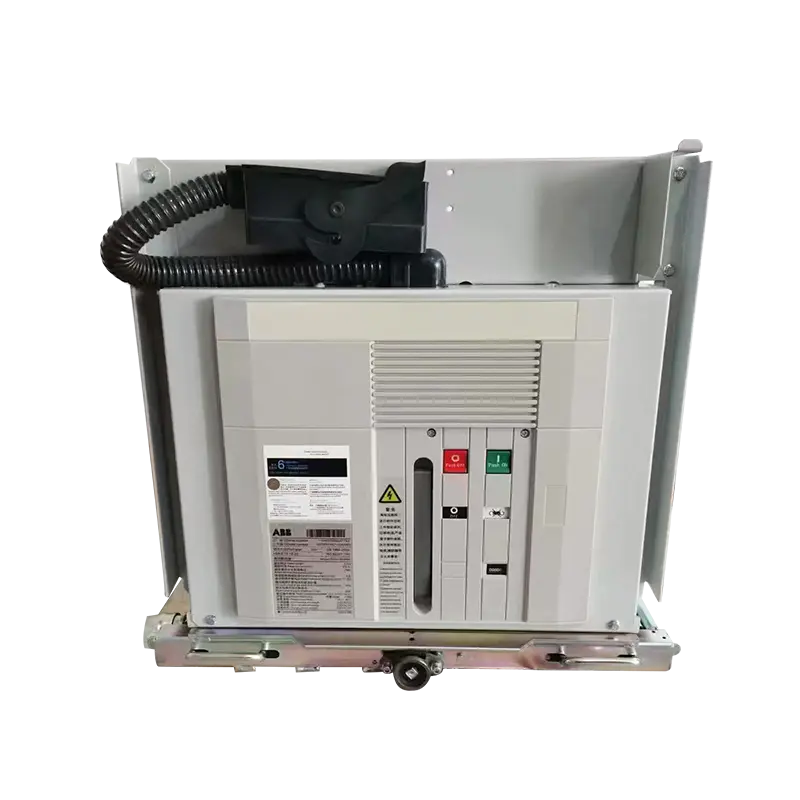

- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

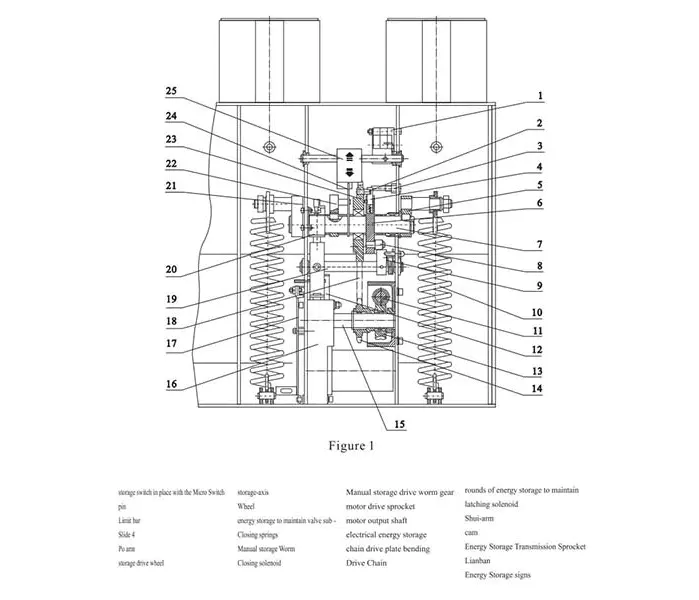

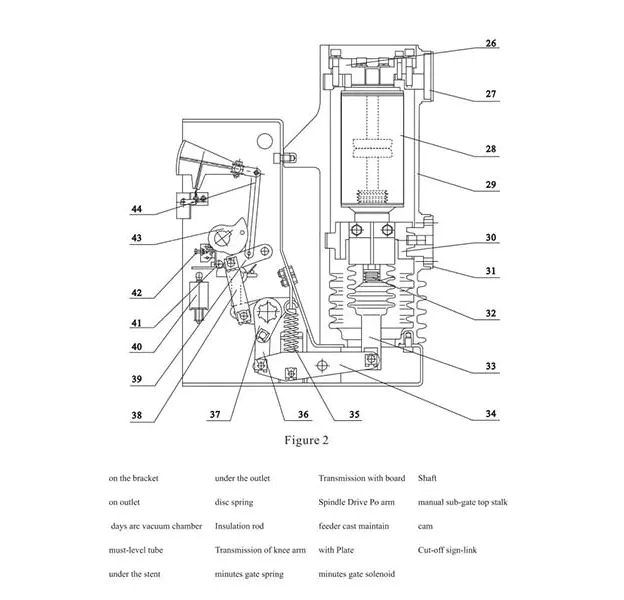

- VCB Composition
通常の状態では、主接点は閉じたままとなり、継続的に電流が流れます。過電流または短絡を検出すると、バネ機構が接点を素早く切り離し、真空遮断器内にアークが発生します。アークは冷却されて消滅し、障害のある回路を安全に分離し、下流の機器への損傷を防ぎます。これにより、高い動作信頼性が確保され、メンテナンスの必要性が最小限に抑えられます。
 |  |
製品アクセサリー
Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact
Main Product
Insulating Cylinder
Vaccum Tube

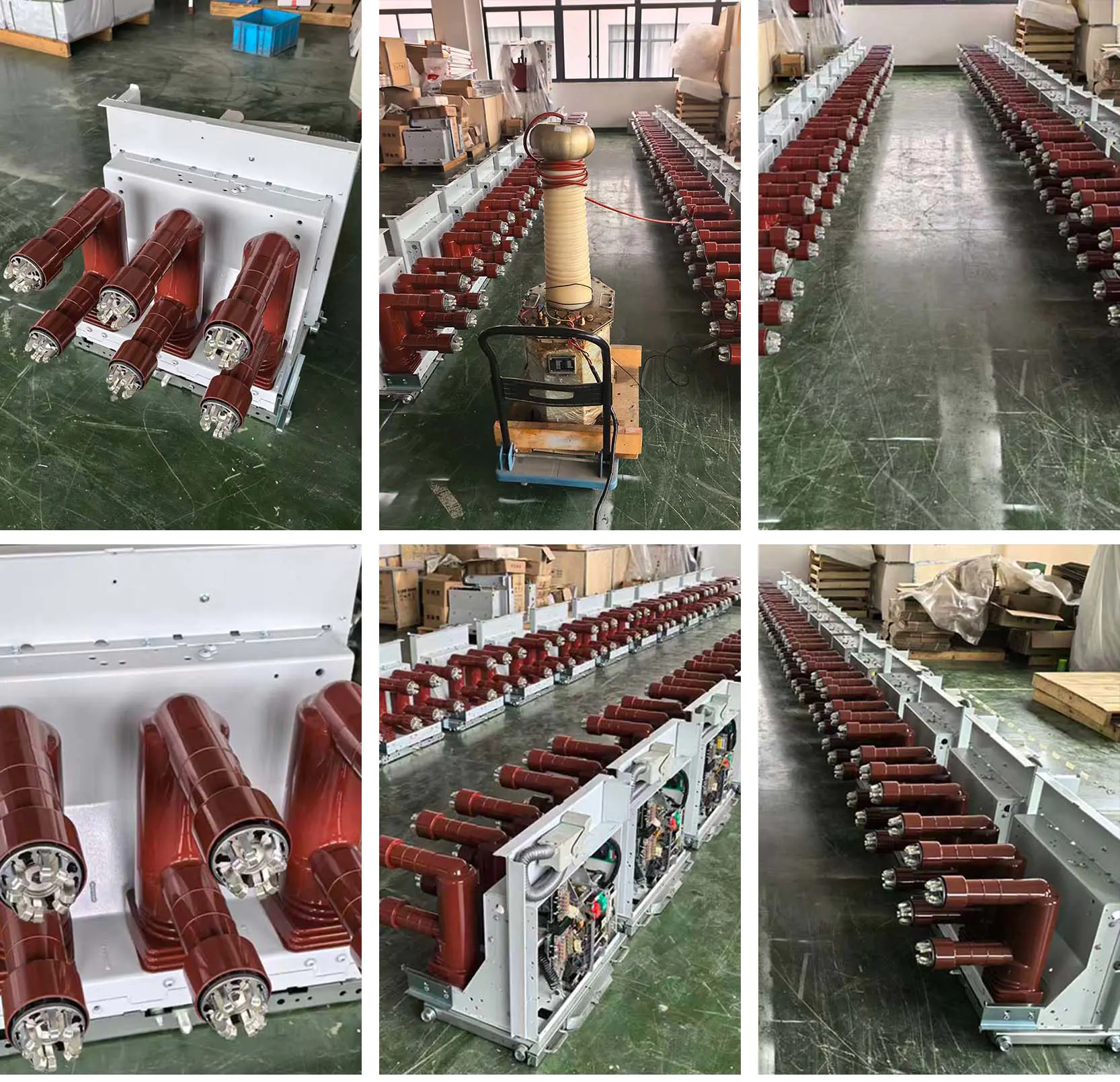

- Withstand Voltage Test
- Product Debugging
- Product Debugging
- Product Debugging
- Product Debugging
- Withstand Voltage Test
- Mechanical Characteristic Testing
- Product Debugging
- Test the opening and closing speed, time, synchron
- High Voltage Vacuum Circuit Breaker
- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
輸送の安全性を確保するため、当社の電気製品は強化木箱に入れて輸出されます。木箱には熱処理が施されており、ISPM-15マークが付いているため、迅速な通関が可能です。盛り上がったベースのデザインはフォークリフトの操作を容易にし、内部の衝撃吸収固定により製品が無傷で到着することを保証します。すべての外装箱には明確なラベルが付けられ、国際物流基準に準拠しています。
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| いいえ | アイテム | 単位 | カウント値 |
| 1 | 定格電圧 | - | 12 24 35 |
| 2 | 定格電圧 (short-term frequency tolerance 1min) | kV | 42 |
| 3 | 定格電圧 tolerance lightning shocks peak | - | 75 |
| 4 | 定格周波数 | Hz | 50 |
| 5 | 定格電流 | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | 定格短絡開放電流 | kA | 20/25、31.5、40 |
| 7 | 定格電圧 short tolerance | kA | 20/25、31.5、40 |
| 8 | 定格短時間 | s | 4 |
| 9 | 定格電流 peak tolerance | kA | 50/63、80、100 |
| 10 | 定格短絡電流 クローズ | kA | 50/63、80、100 |
| 11 | 二次回路周波数電圧許容差 1min) | V | 2000 |
| 12 | 定格シングルバック コンデンサ設定開回路電流 | A | 630/400 (40kA 800/400) |
| 13 | 定格コンデンサ設定閉電流 | kA | 12.5 (周波数 1000Hz 以下) |
| 14 | ブレーキブレーキ時間（定格電圧） | ミリ秒 | ≤50 |
| 15 | 給電時間（定格電圧） | ミリ秒 | ≤100 |
| 16 | 機械的寿命 | - | 20000 |
| 17 | 定格電流 open circuit times (life) | スイッチング | 20000 |
| 18 | 定格短絡電流 開放回路 | - | 50(40kA≦30) |
| 19 | 動的および静的接触により摩耗厚さが許容されます | mm | 3 |
| 20 | 定格使用電圧フィーダ | - | - |
| 21 | 定格電圧 break-brake operations | V | AC110/220 DC110/220 |
| 22 | 蓄電モーター定格電圧 | - | - |
| 23 | ストレージモーター定格出力 | W | 70 |
| 24 | 保管時間 | s | ≤10 |
| 25 | 接点開離距離 | mm | 11±1 |
| 26 | スーパートリップ | - | 3.5±0.5 |
| 27 | 閉接点バウンス時間 | ミリ秒 | ≤240(A≤3) |
| 28 | 性的段階のさまざまな段階で終了する 3 段階のポイント | - | ≤2 |
| 29 | 平均ゲート速度 (コンタクト間隔 - 6mm) | メートル/秒 | 0.9～1.2 |
| 30 | 平均閉止速度（6mm接点閉止） | メートル/秒 | 0.5～0.8 |
| 31 | 主要な電気回路抵抗 | μΩ | ≤50(630a)、≤45(1250A) ≦35(1600～2000A)、≦250(2400) |
| 32 | コンタクタフィーダ接触圧 | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA) |
| 33 | 定格動作シーケンス | - | ポイント - 0.3秒 - およびポイント 180 年代 - そして - |
