- High Voltage Vacuum Circuit Breaker

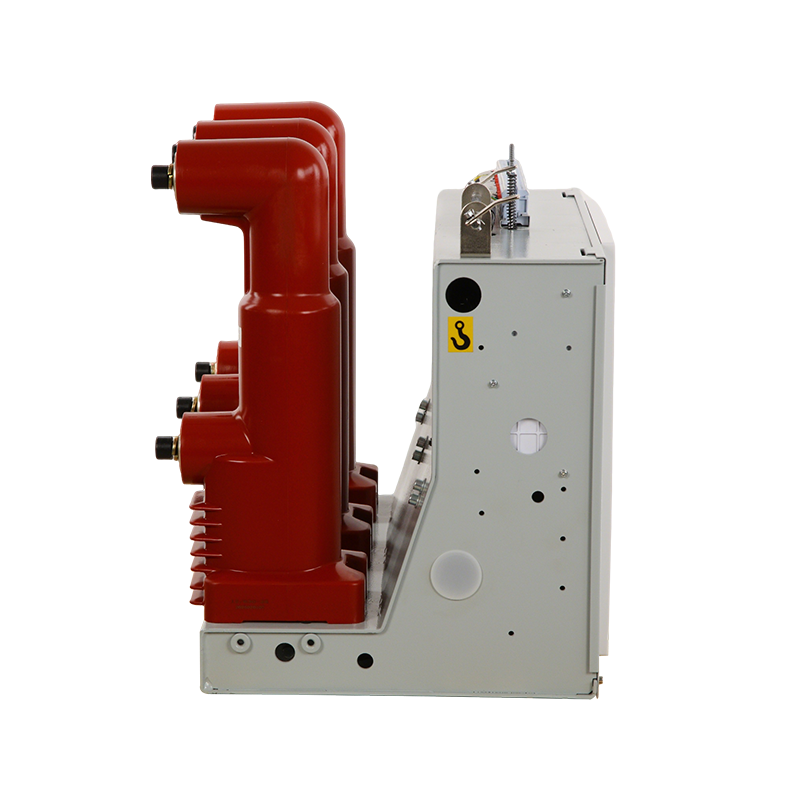

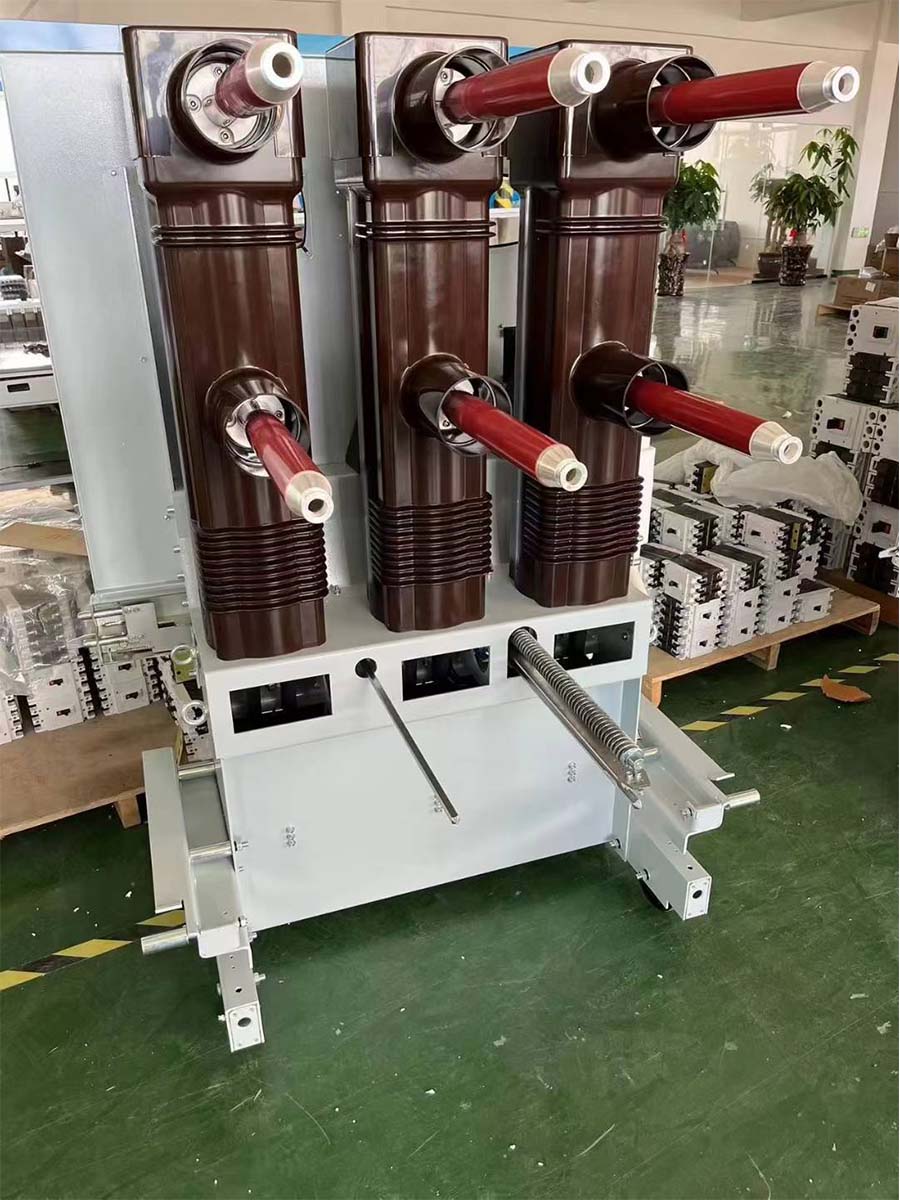

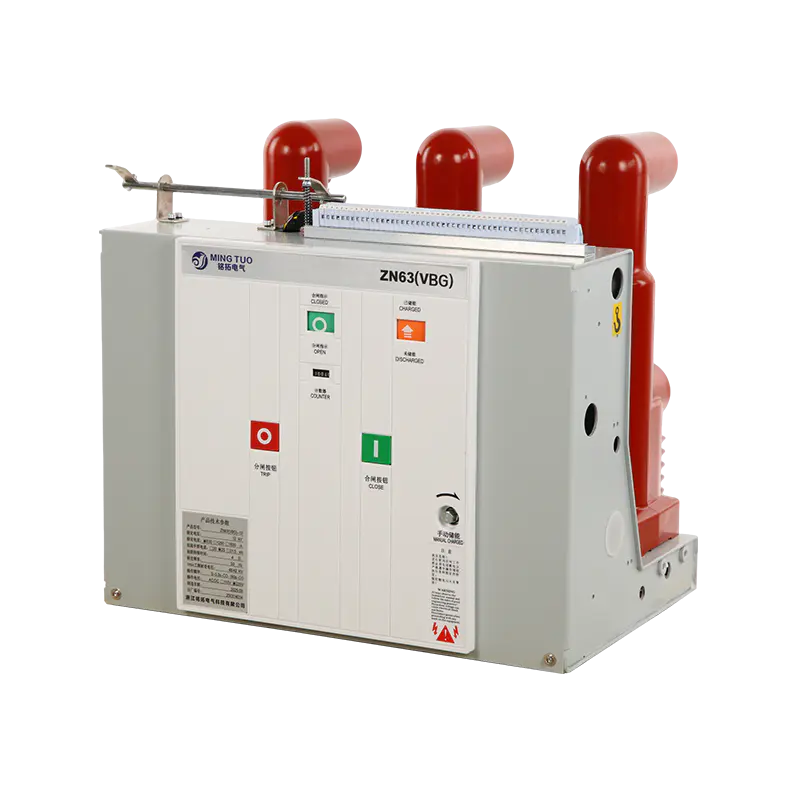

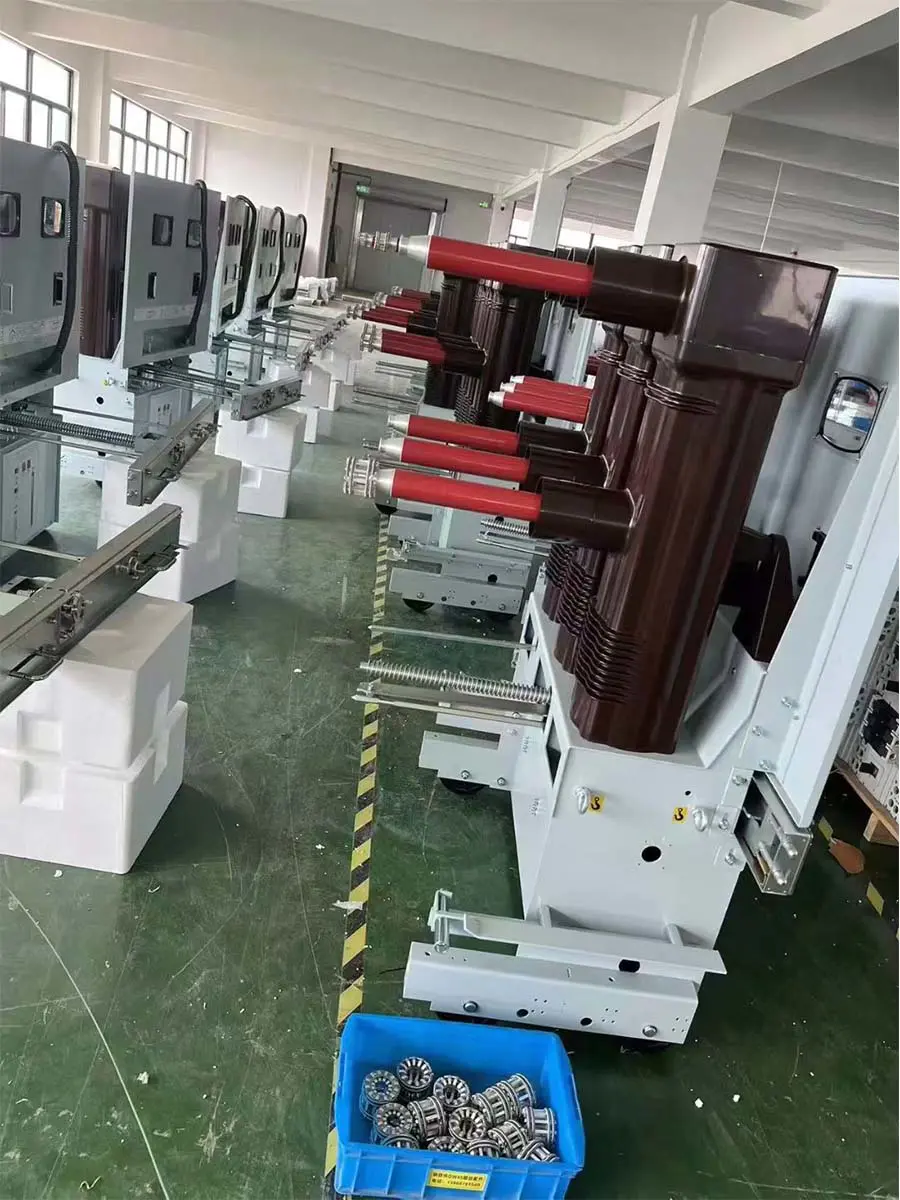

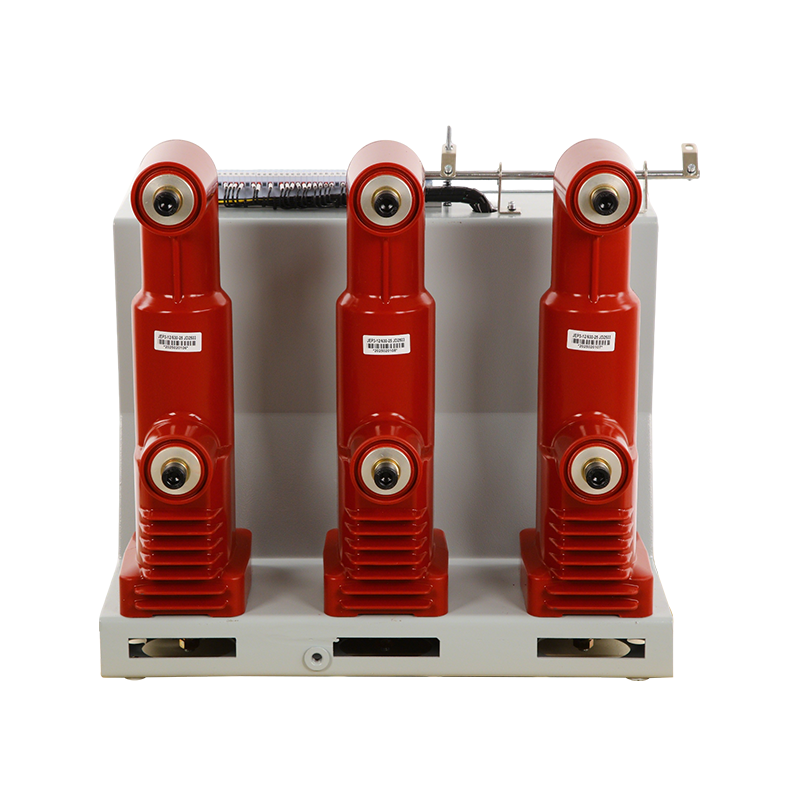

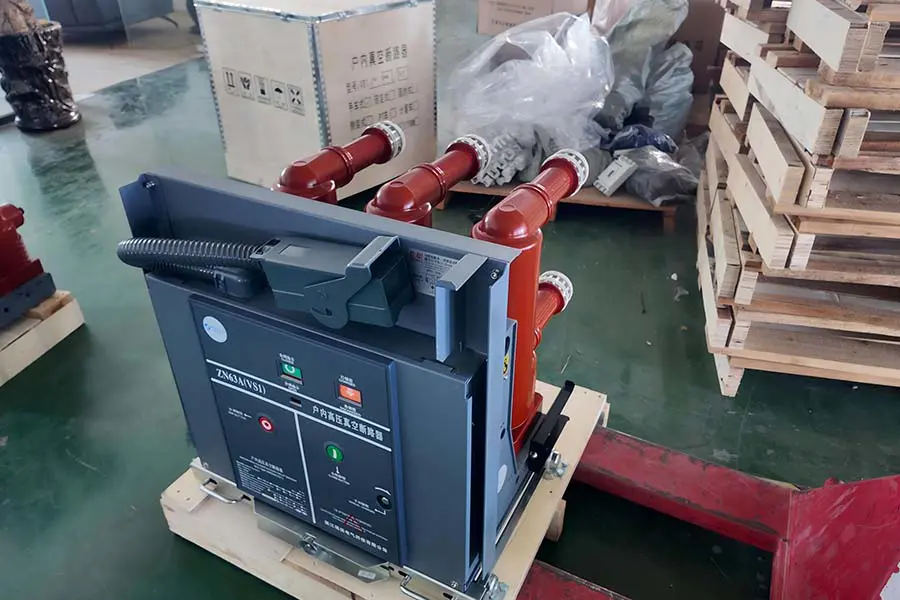

- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

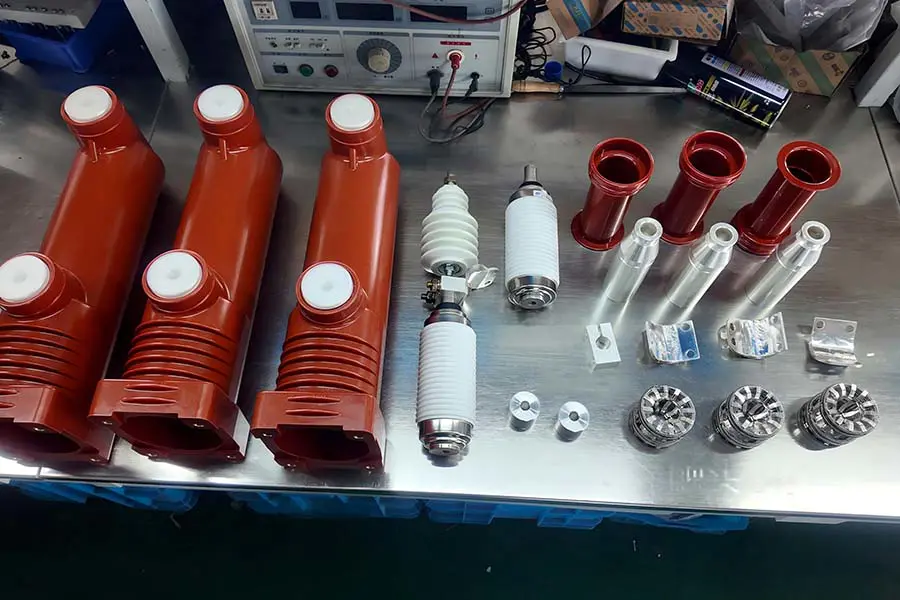

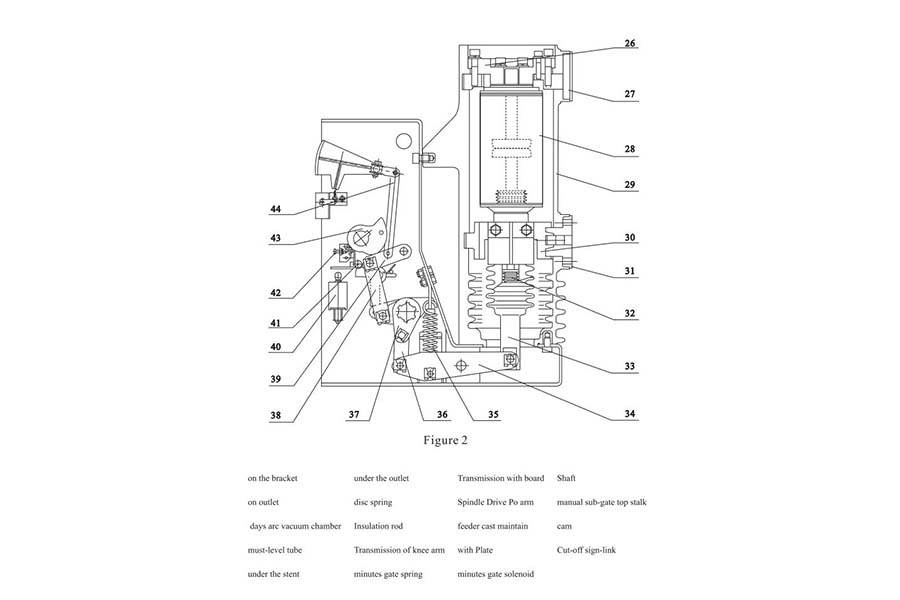

- VCB Composition
通常の動作では、ブレーカーの主接点は閉じたままになり、電流が途切れることなく流れます。過負荷または短絡が発生すると、熱または磁気トリップ機構が作動します。スプリング機構により接点が迅速に分離され、制御された電気アークが生成されます。このアークは直ちに真空遮断器に導かれ、そこで冷却され、分割されて消滅します。このプロセスにより、障害のあるセクションが分離され、下流の機器が保護され、システム全体の損傷が防止されます。その結果、迅速な障害解決、安全な操作、最小限のメンテナンス要件が実現します。

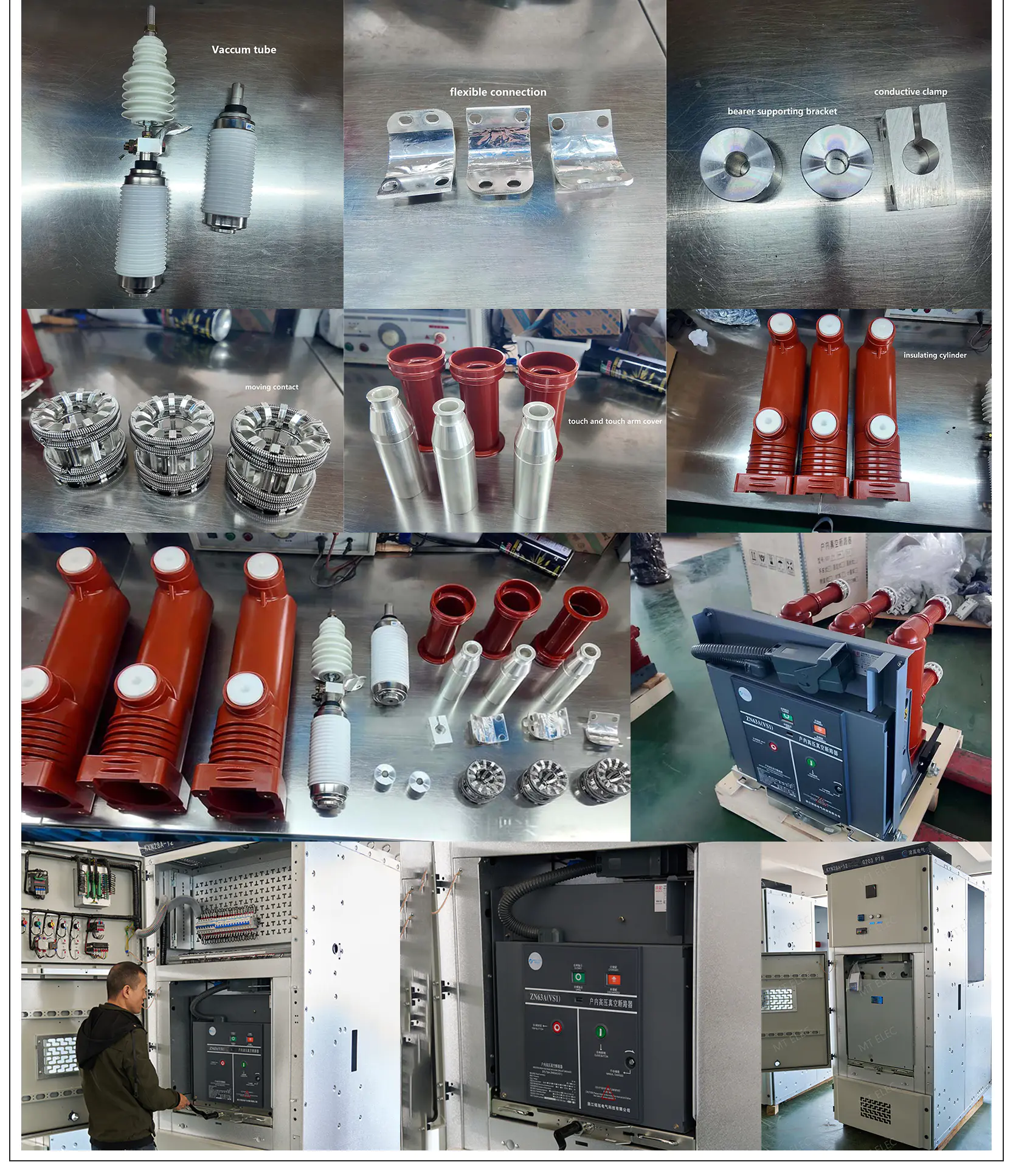

製品アクセサリー

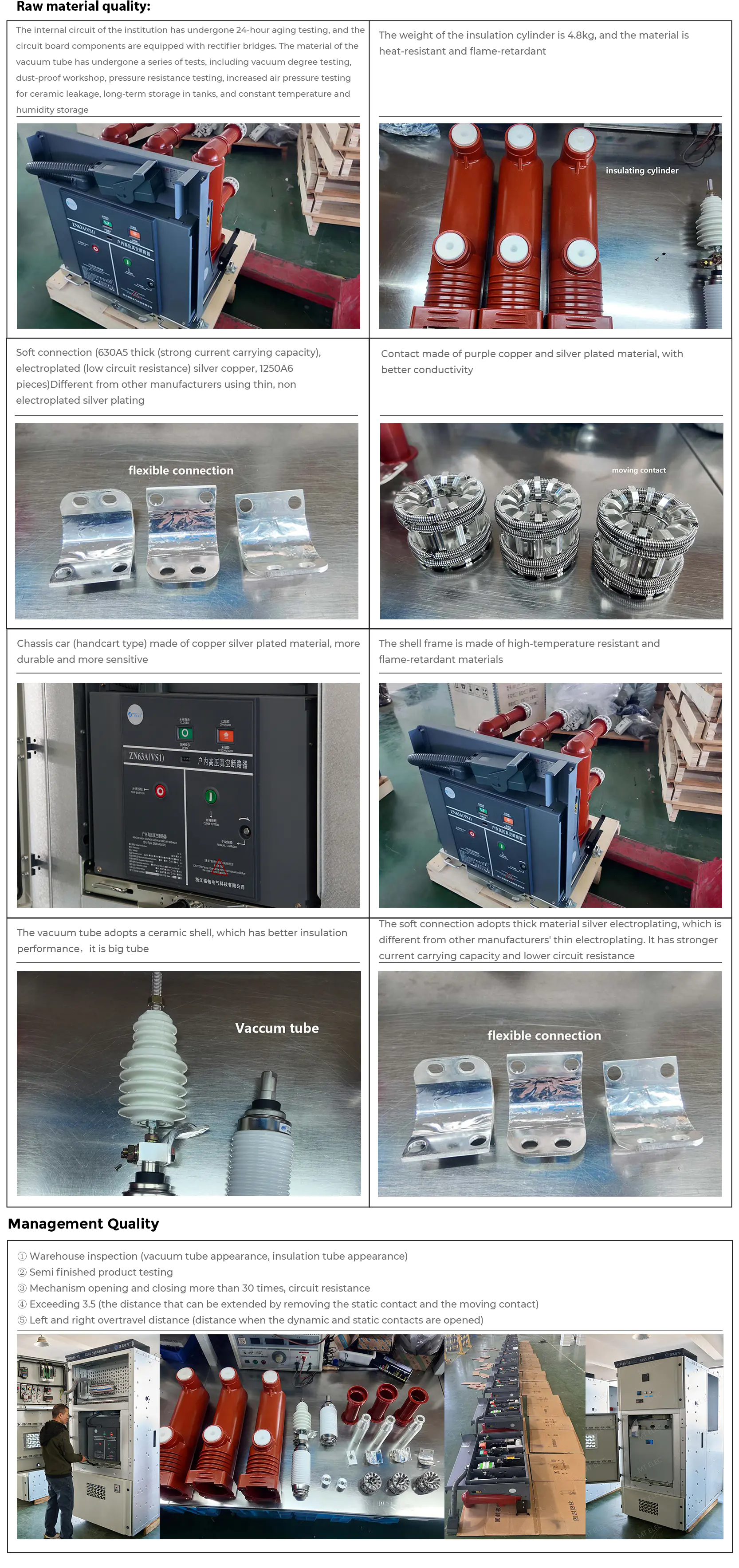

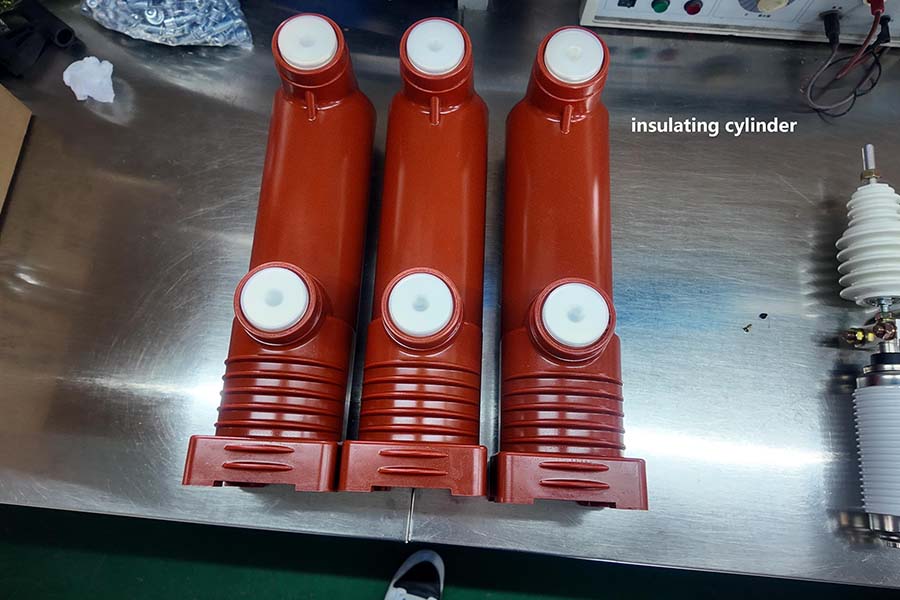

Insulating Cylinder

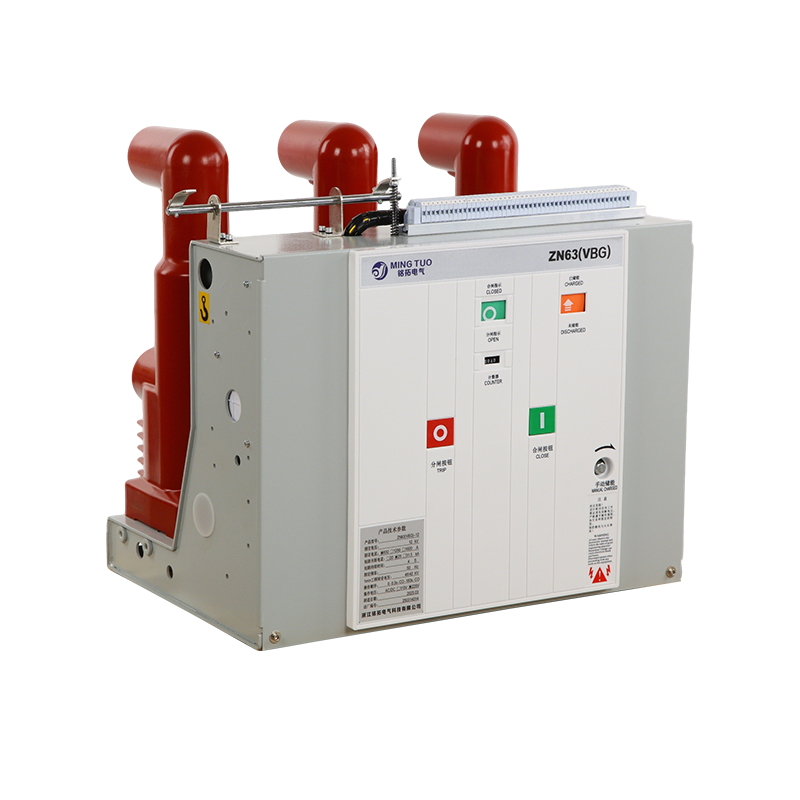

Main Product

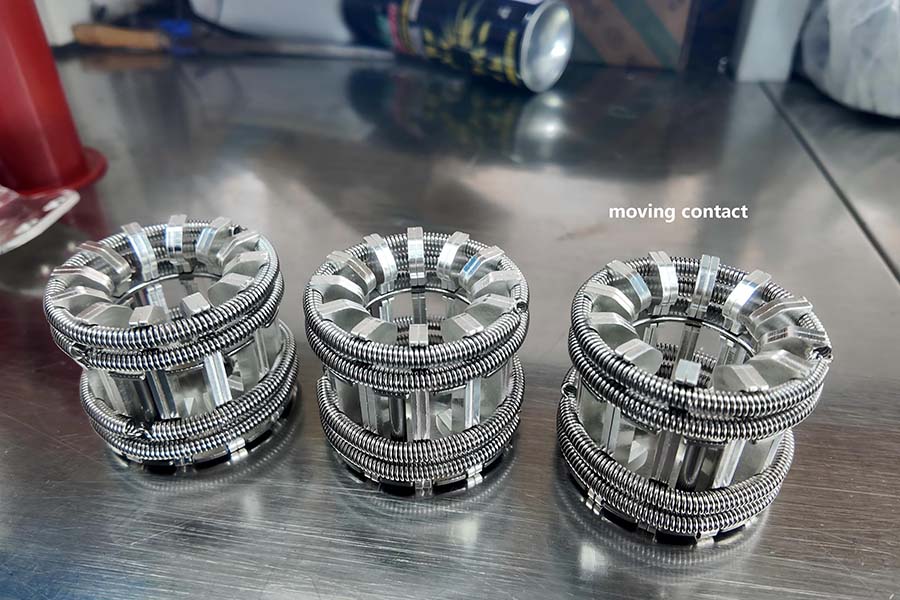

Moving Contact

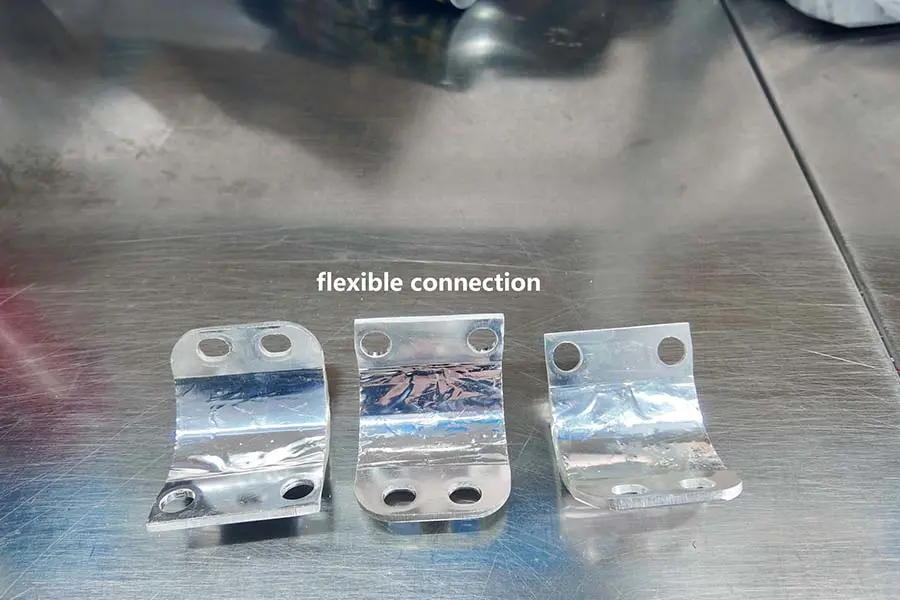

Flexible Connection

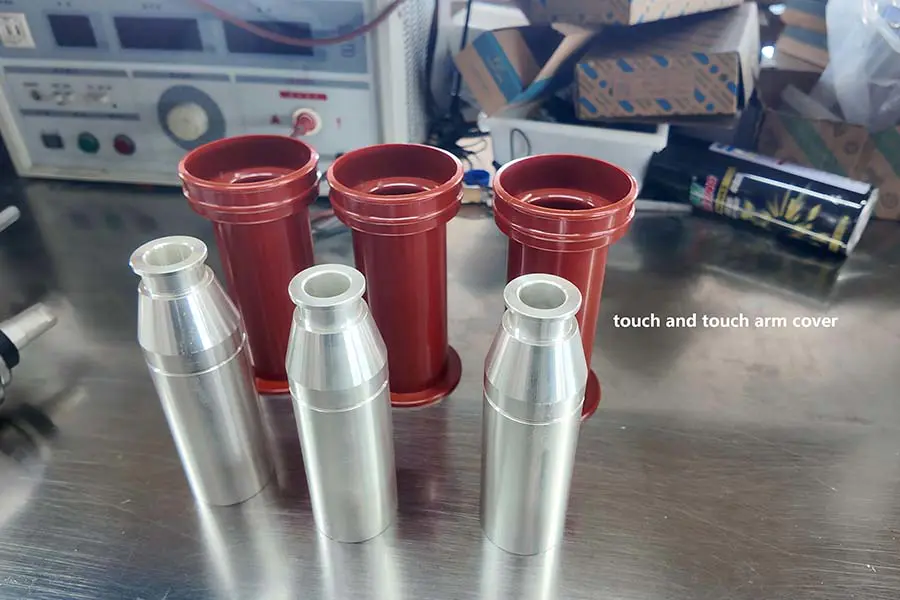

Touch And Touch Arm Cover

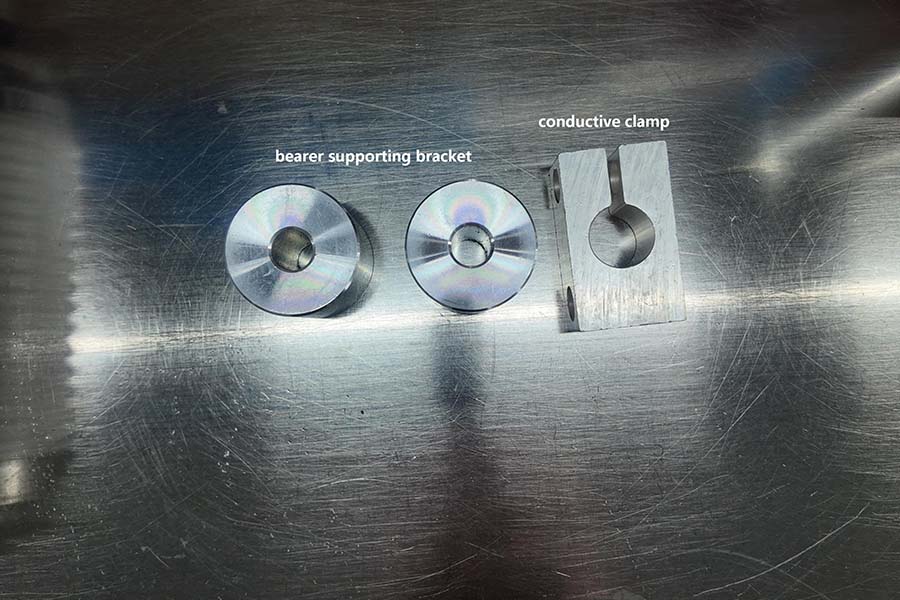

Bearer Supporting Bracket
Insulating Cylinder

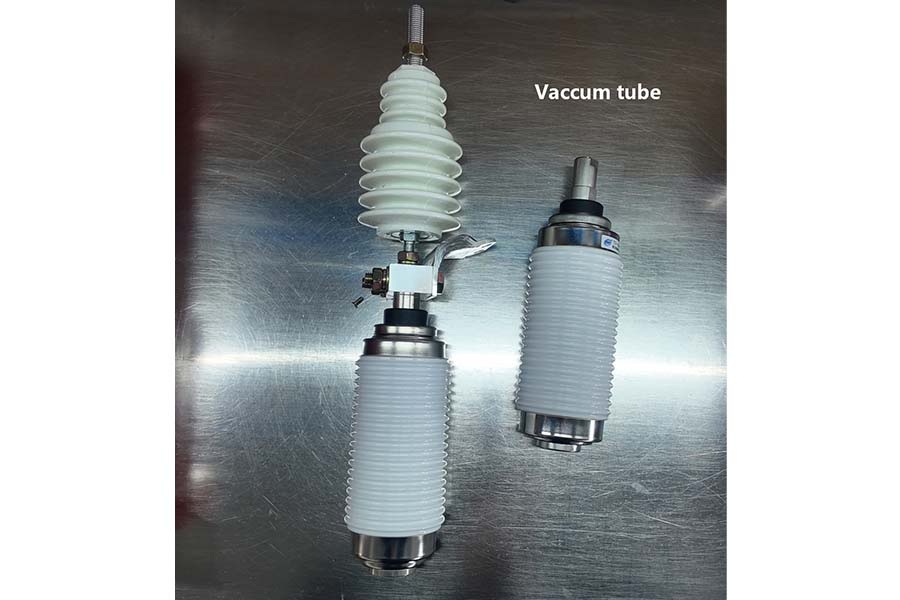

Vaccum Tube
-
1
-
2
_0010_a412801fb401b68fe4de3d978b4eaae4

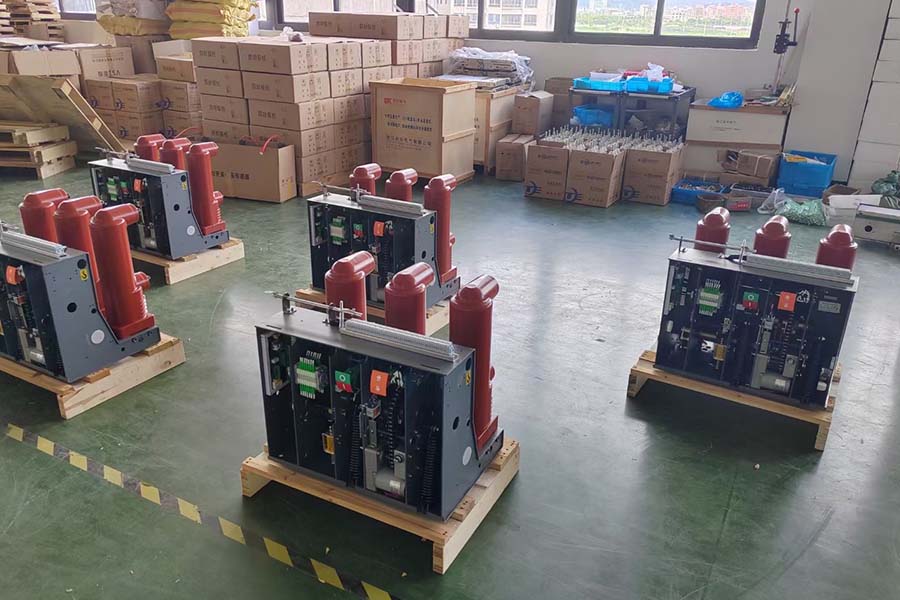

輸送の安全性を確保するため、当社の電気製品は強化木箱に入れて輸出されます。木箱には熱処理が施されており、ISPM-15マークが付いているため、迅速な通関が可能です。盛り上がったベースのデザインはフォークリフトの操作を容易にし、内部の衝撃吸収固定により製品は無傷で到着します。すべての外装箱には明確なラベルが付けられ、国際物流基準に準拠しています。
-
Power transmission successful
-

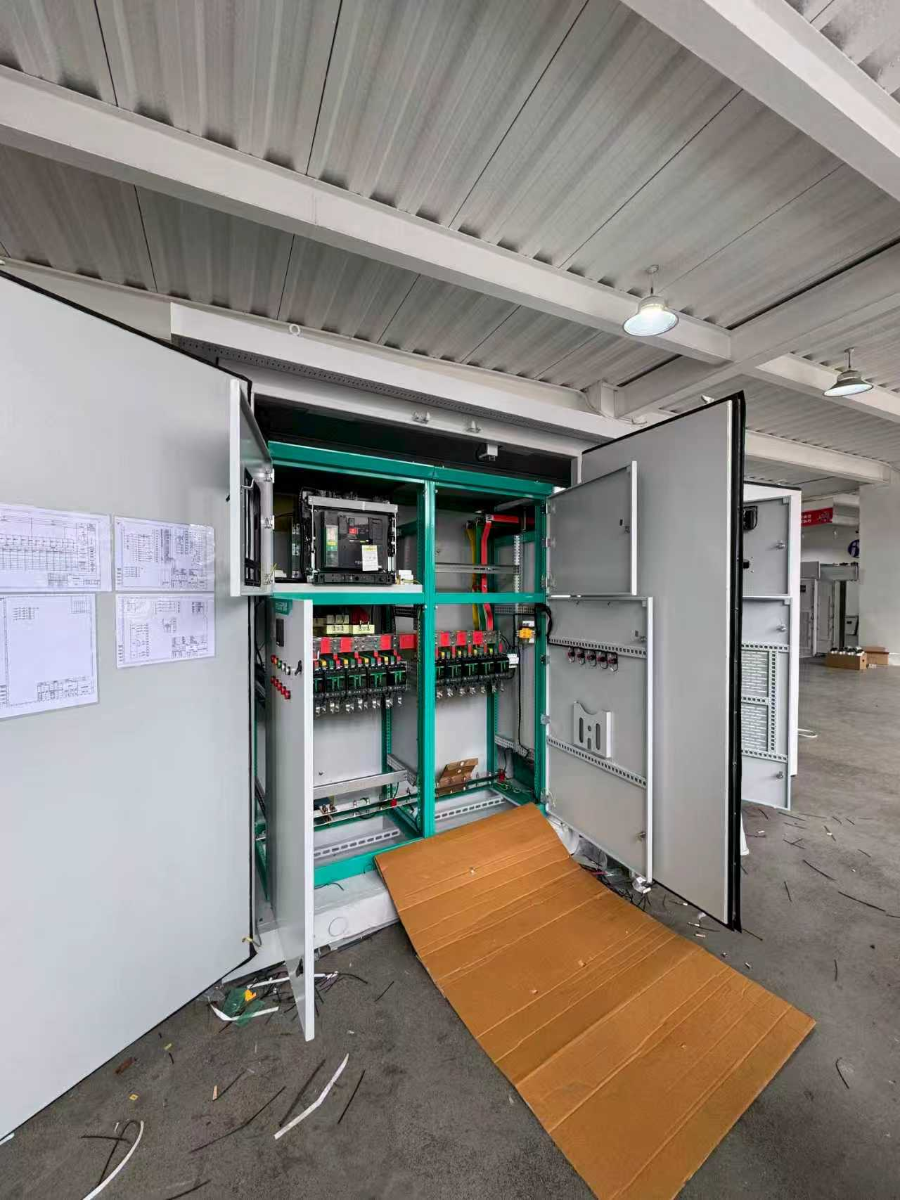

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| いいえ | アイテム | 単位 | カウント値 |
| 1 | 定格電圧 | - | 12 24 35 |
| 2 | 定格電圧 (short-term frequency tolerance 1min) | kV | 42 |
| 3 | 定格電圧 tolerance lightning shocks peak | - | 75 |
| 4 | 定格周波数 | Hz | 50 |
| 5 | 定格電流 | A | 630、1250 |
| 630、1250、1600、2000、2500、3150 | |||
| 1250、1600、2000、2500、3150、4000 | |||
| 6 | 定格短絡開放電流 | kA | 20/25、31.5、40 |
| 7 | 定格電圧 short tolerance | kA | 20/25、31.5、40 |
| 8 | 定格短時間 | s | 4 |
| 9 | 定格電流 peak tolerance | kA | 50/63、80、100 |
| 10 | 定格短絡電流 クローズ | kA | 50/63、80、100 |
| 11 | 二次回路周波数電圧許容差 1min) | V | 2000 |
| 12 | 定格シングルバック コンデンサ設定開路電流 | A | 630/400 (40kA 800/400) |
| 13 | 定格コンデンサ設定閉電流 | kA | 12.5 (周波数 1000Hz 以下) |
| 14 | ブレーキブレーキ時間（定格電圧） | ミリ秒 | ≤50 |
| 15 | 給電時間（定格電圧） | ミリ秒 | ≤100 |
| 16 | 機械的寿命 | - | 20000 |
| 17 | 定格電流 open circuit times (life) | スイッチング | 20000 |
| 18 | 定格短絡電流 開放回路 | - | 50(40kA≦30) |
| 19 | 動的および静的接触により摩耗厚さが許容されます | mm | 3 |
| 20 | 定格使用電圧フィーダ | - | - |
| 21 | 定格電圧 break-brake operations | V | AC110/220 DC110/220 |
| 22 | 蓄電モーター定格電圧 | - | - |
| 23 | ストレージモーター定格出力 | W | 70 |
| 24 | 保管時間 | s | ≤10 |
| 25 | 接点開離距離 | mm | 11±1 |
| 26 | スーパートリップ | - | 3.5±0.5 |
| 27 | 閉接点バウンス時間 | ミリ秒 | ≤240(A≤3) |
| 28 | 性的段階のさまざまな段階で終了する 3 段階のポイント | - | ≤2 |
| 29 | 平均ゲート速度 (コンタクト間隔 - 6mm) | メートル/秒 | 0.9～1.2 |
| 30 | 平均閉止速度（6mm接点閉止） | メートル/秒 | 0.5～0.8 |
| 31 | 主要な電気回路抵抗 | μΩ | ≤50(630a)、≤45(1250A) ≦35(1600～2000A)、≦250(2400) |
| 32 | コンタクタフィーダ接触圧 | N | 2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA) |
| 33 | 定格動作シーケンス | - | ポイント - 0.3秒 - およびポイント 180 年代 - そして - |
