SF6フリーの環境に優しい固体絶縁RMU 12kVリングメインユニット

製品概要

環境に優しいガス絶縁キャビネットは、Mingtuo Electric が独自に開発した新しい統合屋内外 SF₆ フリー配電装置です。従来の六フッ化硫黄温室効果ガスを廃止し、環境に優しい絶縁および消弧媒体として乾燥空気または窒素を採用します。高電圧断路器、接地スイッチ、真空サーキットブレーカー、CT/PT、および二次計測および制御ユニットはすべて密閉されたガスタンクに統合されています。

この装置は、リングネットワーク電源モードとターミナル単一電源モードの両方をサポートします。これは、都市の送電網改修、住宅コミュニティ、商業広場、太陽光発電エネルギー貯蔵発電所、工業団地、仮設電力供給プロジェクトなどに広く応用されています。従来のSF₆ガス絶縁キャビネット、アメリカのパッドマウント変圧器、ヨーロッパのプレハブ変電所に代わる、低炭素で環境に優しい代替品として機能します。

製品の主な利点

3.1 温室効果ガス排出ゼロ、低炭素で環境に優しい

密閉ガスタンクは、絶縁および消弧媒体として乾燥空気または高純度窒素を使用しており、SF6 温室効果ガスやフッ素含有有害物質は使用せず、地球温暖化係数はほぼゼロです。国の二重炭素政策とグリーン電力網の入札基準に準拠しています。断熱媒体は機器の廃止後に直接排出してリサイクルできるため、有害廃棄物の処理コストが削減され、ライフサイクル全体の低炭素運転が実現します。

3.2 占有面積の小さい小型一体型密閉型ガスタンク

すべての主要な高電圧コンポーネントは、密閉されたステンレス鋼のガスタンク内に統合されています。キャビネット全体のサイズは、同じ容量のヨーロッパのボックス変電所や従来の空気絶縁開閉装置よりもはるかに小さくなります。統合されたモジュラー設計により、土木基礎コストが大幅に削減され、海上および陸上輸送が簡素化され、現場での迅速な設置と位置決めが可能になります。

3.3 完全絶縁の安全構造、低メンテナンス

すべての通電高電圧部品は金属密閉ガスタンク内に密閉されており、通電部品が露出することはありません。完全に密閉された絶縁設計により、キャビネット表面の帯電がゼロになり、安全なタッチ操作が保証されます。独立した接地回路とマルチメカニカルインターロック（投入・アース・キャビネット扉インターロック）により、誤操作による感電事故を防止します。

密閉されたガスタンクは湿気、塵、結露を隔離して絶縁媒体の酸化や劣化を防ぎ、通常の動作条件下での長期メンテナンスフリーの動作をサポートします。標準のプラグイン変圧器と二次端子により、メインのガスタンクを分解せずに、故障したコンポーネントを迅速に交換できます。

3.4 過酷な環境にも適応する防食屋外キャビネット

キャビネットは屋外用特殊防錆静電スプレー塗装を施した厚い冷間圧延鋼板でできており、雨、砂、高湿度、極端な温度に耐性があります。傾斜した上部デザインにより雨水の排水が促進され、IP 定格保護を備えたマルチシールキャビネットドアは、雨の多い南部地域、極寒の北部地域、沿岸の塩霧環境に適応します。

3.5 カスタマイズ可能な低電圧コンパートメントとインテリジェントな拡張

低圧コンパートメントには豊富な取り付けレールがあらかじめ取り付けられており、オプションのモールドケース回路ブレーカー、多機能電力計、ATS 自動転送スイッチ、無効電力補償モジュール、インテリジェント監視デバイスをサポートします。標準 RS485 通信インターフェイスにより、スマート配電および PV エネルギー貯蔵リモート監視システムとのシームレスな接続が可能になり、リモート測定、リモート信号、およびリモート制御が実現します。

3.6 低損失・高信頼性主回路

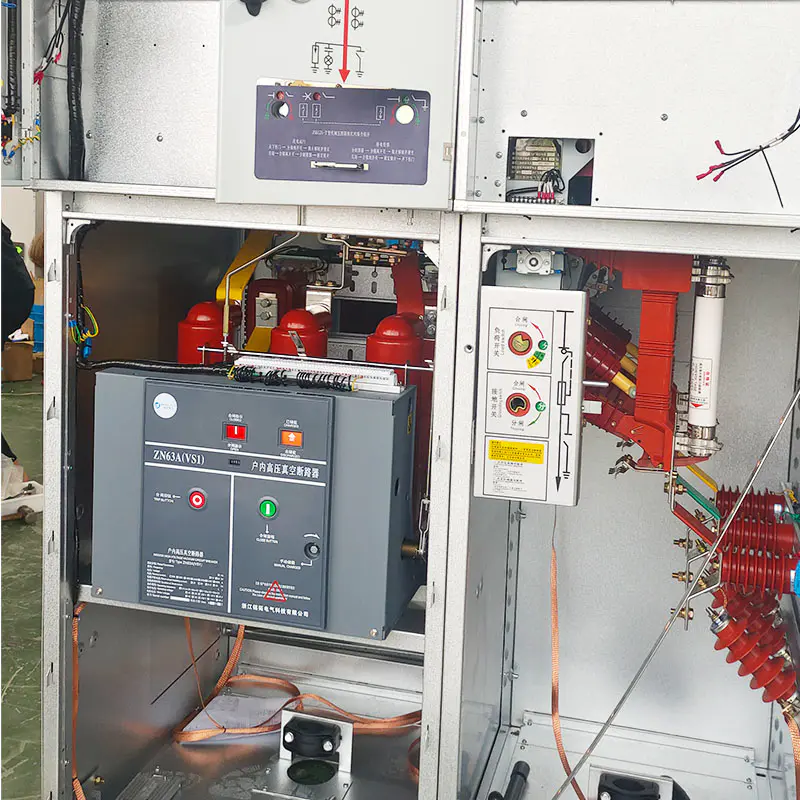

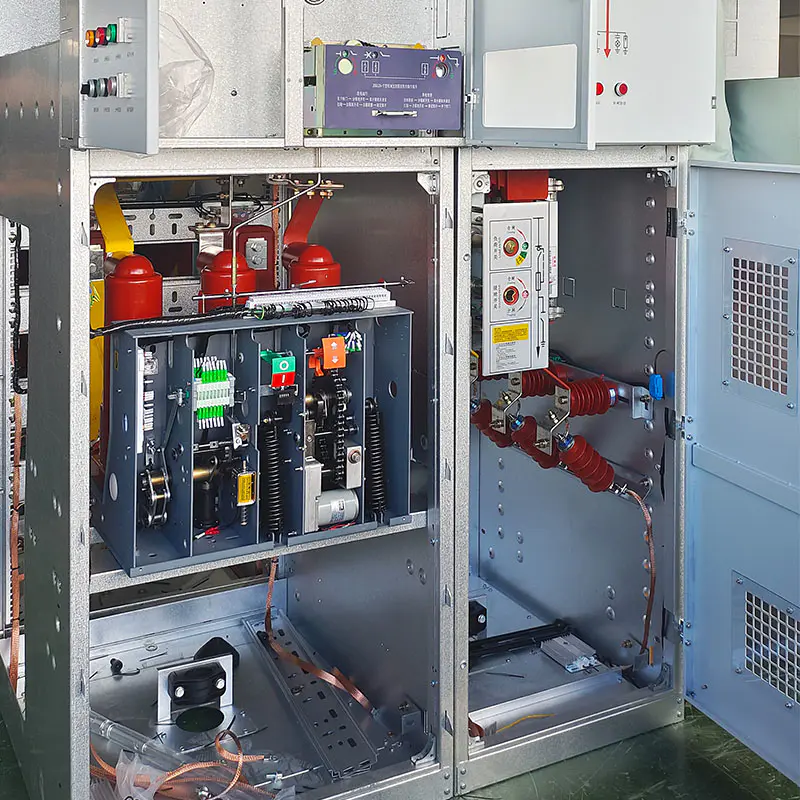

真空遮断器を内蔵しており、短絡や過負荷に強く、安定した遮断性能を発揮します。最適化された銅バスバー構造により、回路損失と走行ノイズをカットします。このキャビネットは長時間の重負荷連続運転をサポートし、工場やエネルギー貯蔵ステーションなどの高負荷シナリオに最適です。

機械的パラメータ表

構造

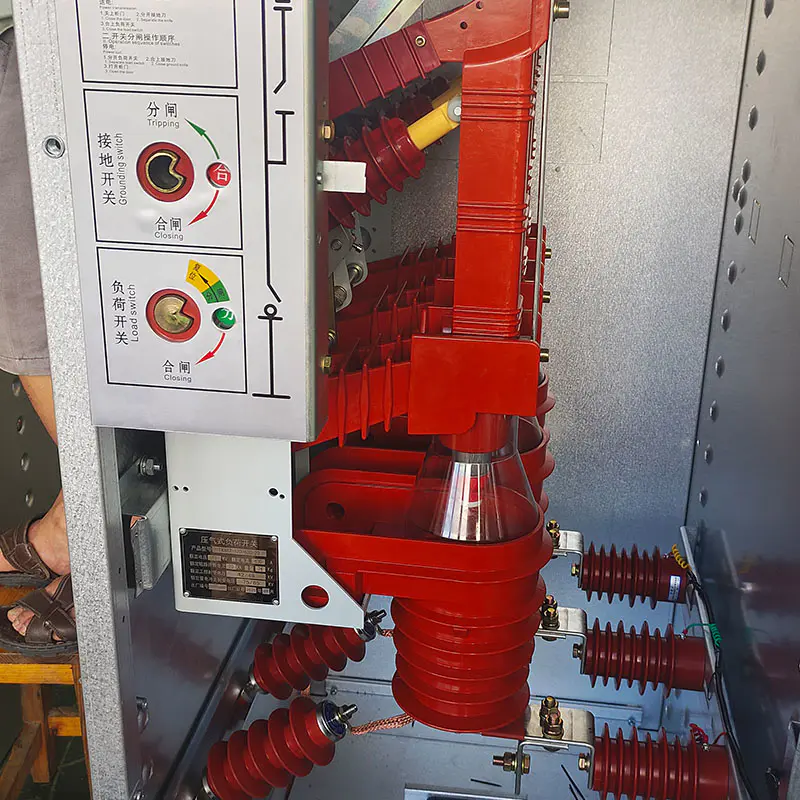

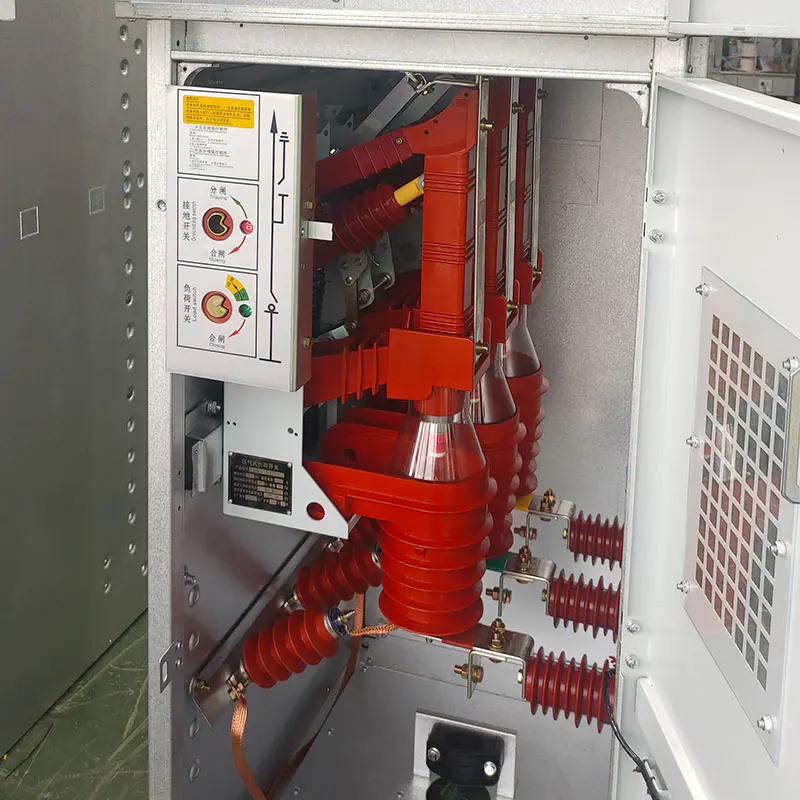

完全に密閉されたステンレス鋼のガスタンクには、真空遮断器、断路器、接地スイッチ、ガス圧力計、防爆圧力リリーフ装置が組み込まれています。すべての通電高電圧コンポーネントは、外部の湿気や塵埃を隔離するために、乾燥空気/窒素媒体内に密閉されています。圧力監視およびガス漏れ検出インターフェースはオンライン検査用に予約されています。負荷がかかっているときに接地スイッチが閉じたり、メインキャビネットのドアが生きたまま開いたりするなど、危険な誤操作を回避するための完全な5つの防止機械的インターロックが装備されています。

5.1 独立した低電圧出力コンパートメント（右側）

高圧ガスタンクとは鋼製隔壁により物理的に分離されています。標準化されたレールレイアウトにより、MCCB、多機能メーター、ATS、無効電力補償、インテリジェント通信モジュールの設置が可能になります。独立した二次配線端子コンパートメントにより、配線が整然とし、メンテナンスが容易になります。

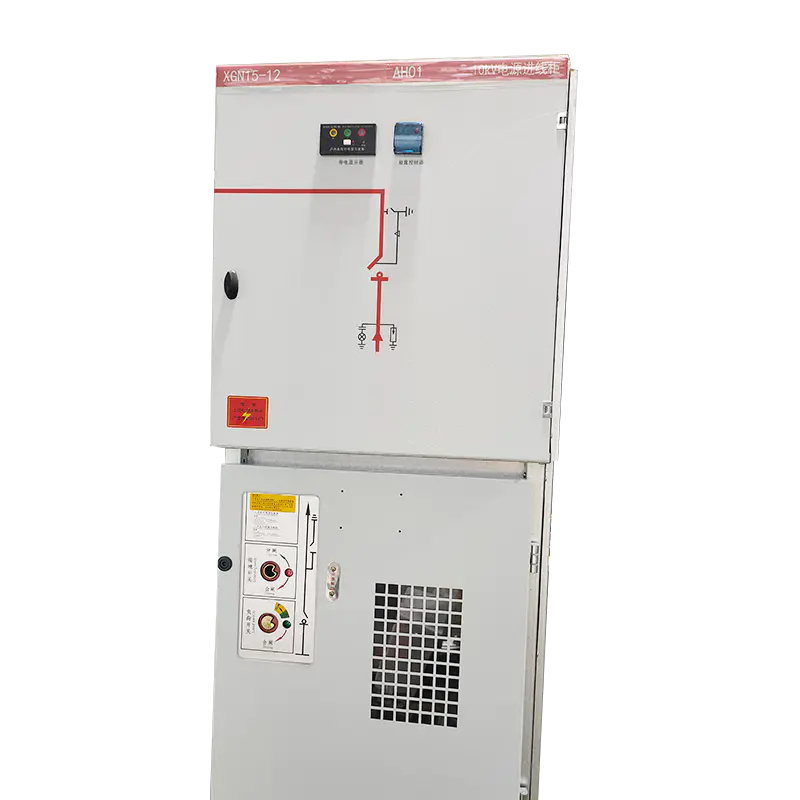

5.2 操作および監視コンパートメント (左側)

操作ハンドル、ライブディスプレイインジケーター、ガス圧監視ゲージ、温湿度コントローラーを集中レイアウト。視覚観察ウィンドウにより、5.3 外部一体型キャビネットを開けずにスイッチの開閉状態を直接確認できます。

一体型の冷間圧延鋼製キャビネットは傾斜した上部を備えており、雨水を素早く排水します。全体に防錆・防食塗装を施しています。独立してロック可能な複数のキャビネットドアにより、高電圧コンパートメント、低電圧コンパートメント、および操作コンパートメントが分離され、ゾーン分けされたメンテナンスがより安全になります。

アプリケーションシナリオ

自治体プロジェクト: 都市送電網改修、高速道路トンネル、鉄道輸送、都市工学用の仮設電源、集中街路照明配電

商業ビルおよび住宅ビル: 住宅コミュニティ、学校、病院、商業ショッピングモール、オフィスビル

新エネルギー産業：分散型太陽光発電所、風力発電所、配電を支えるエネルギー貯蔵

工業団地: 工場作業場、鉱山企業、工業地帯の集中電源供給

低炭素実証プロジェクト: 政府のゼロカーボンパーク、SF₆ フリー要件を義務付けた配電プロジェクトをサポートするカーボンニュートラル

地方の配電網のアップグレード
